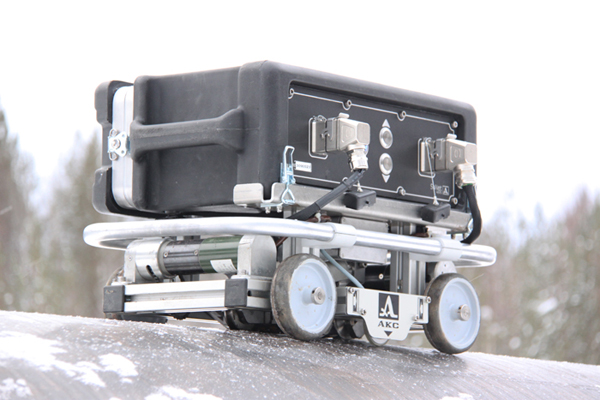

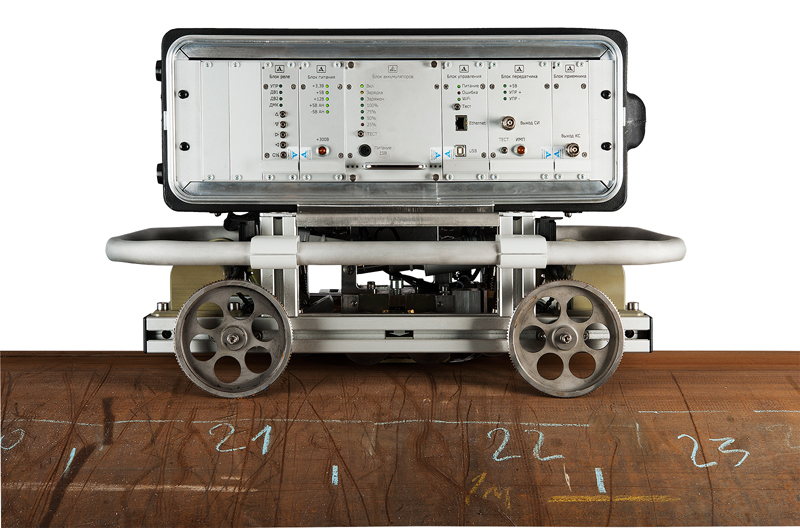

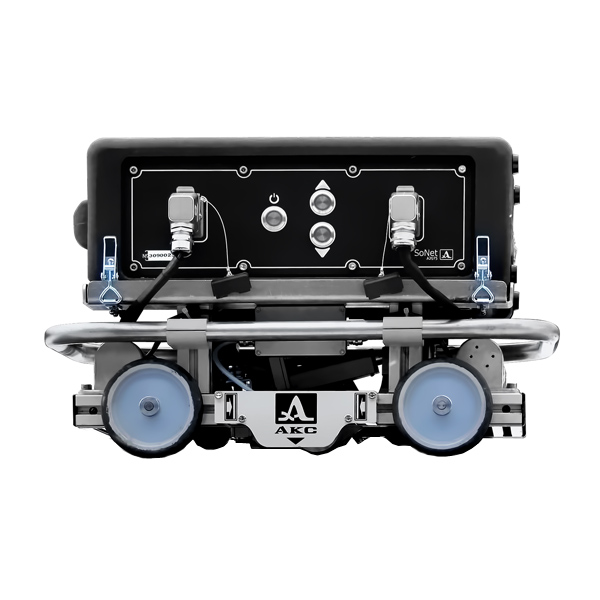

Сканер-дефектоскоп А2075 SoNet

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Новая разработка от отечественного производителя – сканер-дефектоскоп А2075 SoNet вобрал все преимущества современных приборов. Устройство на высоком уровне проводит дефектоскопию бесконтактным способом, при этом предназначено для автоматизированных процессов контроля. Контролируемым изделием служат трубы разного диаметра и назначения. Такой инструмент станет неотъемлемой частью профессионального и эффективного дефектоскопического комплекса. Среди основных областей применения – строительство и ремонт. Процесс исследования реализуется за счет последовательного перемещения сканирующего устройства вдоль трубы по ее внешней части. Таким образом происходит стопроцентное прозвучивание тела объекта по всей окружности, эффективное выявление всех дефектов, регистрация их координат и дополнительных характеристик. В основе действия устройства лежит эхо-импульсный метод.

А2075 SoNet обладает широким спектром преимуществ. Прибор легко устанавливает связь с персональным компьютером оператора посредством Wi-Fi, что гарантирует мобильность установки и возможность дистанционного управления всем процессом. Данные получаются специалистами в on-line режиме, что позволяет оперативно реагировать на обстановку и своевременно принимать важные решения. Также в ходе работы непрерывно происходит протоколирование полученных данных в разных форматах, удобных для последующего анализа. Обратите внимание, что несмотря на широкие возможности в процессе диагностики, подготовка устройства к исследованию происходит в считанные минуты. В отличие от аналогов, для управления сканером достаточно одного-двух операторов, которые справляются со всеми поставленными задачами. В заключение отметим способность работы в широком диапазоне температур без потери производительности.

Ультразвуковой бесконтактный сканер-дефектоскоп «А2075 SoNet» предназначен для решения задачи автоматизированного поиска дефектов в стенках металлических труб диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм. Основной областью его применения является работа в составе дефектоскопических комплексов, предназначенных для решения задачи диагностики газопроводов, нефтепроводов, продуктопроводов при выполнении работ по строительству или ремонту.

Возможности

  • производительность сканирования составляет до 7 м/мин.
  • высокая чувствительность позволяет обнаруживать КРН глубиной от 1 мм.
  • Сканер работает на трубе после предварительной очистки газопровода от старой изоляции согласно ВСН 51-1-97 («Правила производства работ при капитальном ремонте магистральных газопроводов») и обеспечивает 100% повторяемость результатов.
  • сканер-дефектоскоп обеспечивает более высокий процент выявляемости дефектов типа КРН и расслоений по сравнению с результатами ВТД.
  • высокая надежность позволяет работать в диапазоне температур от минус 30° до плюс 50°С;

Наименование

Количество, шт.

Персональный компьютер (ПК) Panasonic Toughbook CF-U1 (Блок компьютера)

1

Зарядное устройство для ПК с кабелем

1

Блок приемопередатчика (БПП)

1

Зарядное устройство блока аккумуляторов БПП с кабелем

1

Транспортная платформа

1

Блок ЭМАП

1

Транспортная упаковка для сканирующего устройства

1

Транспортная упаковка для БПП, ПК и ЗИП

1

Чехол для ПК

1

Паспорт

1

Руководство по эксплуатации

1

Методика проведения ультразвукового контроля основного металла тела
труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet

1

Тестовый образец для A2075 SoNet

1

Компакт-диск с документацией и ПО

1



Перечень запасных частей и инструментов (ЗИП) приведен в таблице

Наименование

Количество, шт.

Индуктор ЭМАП

3

Тестер универсальный

1

Отвертка крестовая

1

Отвертка шлицевая

1

Набор ключей шестигранных

1

Ключ шестигранный для датчика пути

1



Сканер-дефектоскоп может быть укомплектован следующими дополнительными устройствами, оборудованием и документацией:

  • Аккумуляторный блок питания БПП;
  • Аккумулятор для ПК;
  • Индуктор ЭМАП.



Параметр

Значение

Установленная скорость ультразвука, м/с

3020

Рабочая частота, МГц

0,5

Диапазон перестройки калиброванного усилителя, дБ

0 - 40

Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм, не более

±100

Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм, не более

±20

Максимальная чувствительность приемника, мкВ, не менее

20

Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более

±1

Источники питания

Аккумуляторные блоки

Номинальное значение напряжения аккумуляторных блоков, В

12

Время непрерывной работы от аккумуляторных блоков при нормальных климатических условиях, ч, не менее

8

Габаритные размеры, мм

407х655х407

Масса, кг, не более

42

Средняя наработка на отказ, ч

30000

Средний срок службы, лет, не менее

4

Условия эксплуатации:



- температура воздуха, ºC

от -40 до +50

- относительная влажность воздуха при температуре плюс 35 °С, %, не выше

95
