Система краскоотметки КО-701
- Высокая скорость срабатывания.
- Комплектуется высококачественными пневматическими компонентами KRAUTZBERGER GmbH.
- Непрерывная работа в автоматических линиях.
Назначение и применение:
Краскоотметчик предназначен для нанесения отметки красящей жидкостью на контролируемое изделие для маркировки дефектных участков выявленных неразрушающим контролем.
Краскоотметчик применяется в автоматизированных линиях производства и контроля, например на линиях производства сварных труб, совместно с дефектоскопическим оборудованием.
Высокая скорость срабатывания краскоотметчика позволяет точно маркировать дефектные места изделий, перемещающихся с большой скоростью.

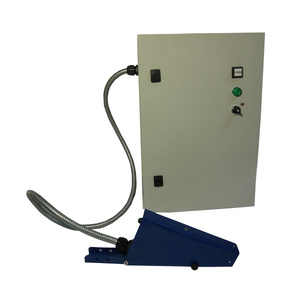

Краскоотметчик состоит из модуля распыления, блок подготовки воздуха и краски и соединительного комплекта шлангов и кабелей.
Модуль распыления: |
1 шт. |
Блок подготовки воздуха и краски: |
1 шт. |
Соединительный комплект шлангов и кабелей: |
1 компл. |
Управляющий кабель: |
1 шт. |
Паспорт: |
1 экз. |
Модуль распыления |
|
Максимальное давление краски, атм: |
3 |
Максимальное давление воздуха, атм: |
10 |
Время срабатывания, не более сек: |
0,05 |
Диаметр пятна, на расстоянии до поверхности изделия 100 мм, мм: |
20 |
Расстояние до поверхности изделия, мм: |
50-250 |
Блок подготовки воздуха и краски |
|
Емкость резервуара для краски, л: |
2 |
Максимальное давление краски, атм: |
3 |
Рабочее давление краски, атм: |
1-2,5 |
Максимальное давление воздуха, атм: |
10 |
Рабочее давление воздуха, атм: |
6 |
Соединительный комплект шлангов и кабелей |
|
Длинна, не более м: |
5 |
Диаметр, не более мм: |
30 |
