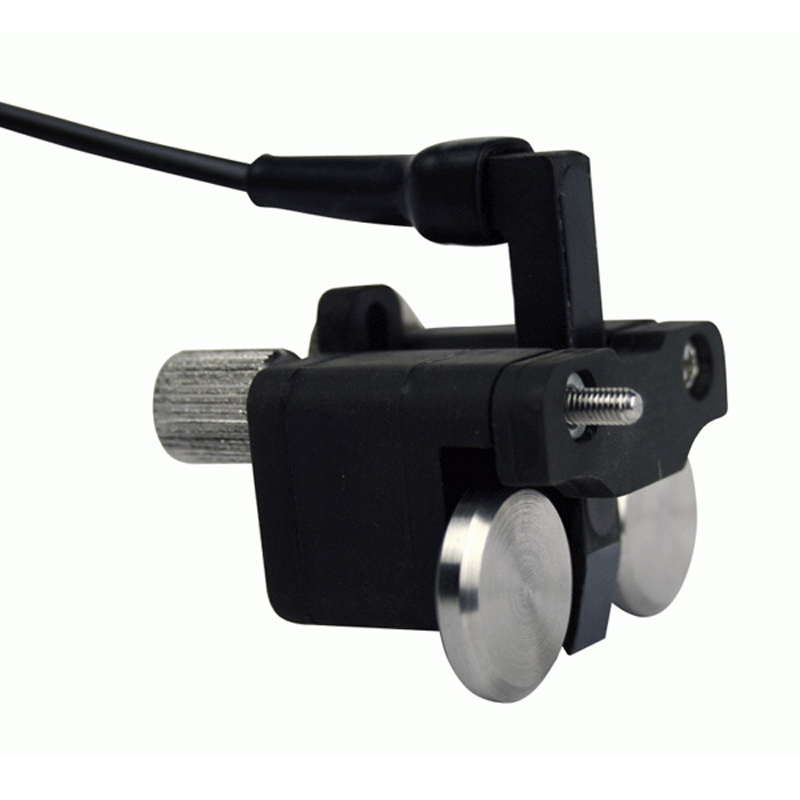

Преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4
Обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы с углом профиля 60°. Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.
Особенности:
- одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
- высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
- отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы, преобразователь зафиксирован в каретке на высоте 1,0 мм от поверхности резьбы;
- возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки, допускаемая толщина загрязнения до 1,0 мм.
- преобразователь ПФ-Р4-1х3-Fe;
- каретка ККЗ-4;
- паспорт;
- упаковка;
- дополнительно может быть поставлен запасной преобразователь ПФ-Р4-1х3-Fe и дополнительный преобразователь ПФ-Р4-1х3-SS-NFM.
Тип преобразователя |
ПФ-Р4-1х3-Fe |
Материал |
сталь ферромагнитная |
Тип контролируемой |
замковая резьба бурового оборудования, с углом профиля 60 |
Шаг контролируемой резьбы |
от 3,175 мм до 6,35 мм |
Минимальный диаметр контролируемой наружной резьбы |
30 мм |
Минимальный диаметр контролируемой внутренней резьбы |
61 мм |
Минимальная длина контролируемой резьбы |
30 мм |
Протяженность зоны контроля |
3 |
Диапазон допускаемого зазора между преобразователем и резьбой |
0…0,75 мм |
Минимальный обнаруживаемый дефект |
0,1 мм |
Диапазон измерения глубины трещины |
0,3…2,0 мм |
Погрешность измерения глубины трещины |
15%+0,15 мм |
Основной контрольный образец |
КО-102Н-IV-3 |
Область применения преобразователей и кареток |
ПФ-Р4-1х3-Fe или |
|
Метрическая резьба |
Шаг резьбы |
|
От 1 до 2,5 мм |
|
|
От 2 до 3,5 мм |
|
|
От 4 до 8 мм |
|
|
Замковая резьба ГОСТ 631-75 |
Шаг 3,175 мм (треугольная закругленная) |
• |
Шаг 5,08 мм (трапецеидальная) |
|
|
Замковая резьба |
Форма профиля I, II, III, IV, V, VI (угол профиля 60°) |
• |
Замковая резьба |
З-81, З-83 (угол профиля 90°) |
|
Резьба обсадных и насосно-компрессорных труб |
Шаг (тип) резьбы |
|
2,54 мм; 3,175 (треугольная закругленная) |
|
|
4,233 мм (трапецеидальная) |
|
|
5,08 мм (трапецеидальная) |
|
|
Трубопроводная резьба |
Шаг резьбы |
|
От 18 до 14 витков на 25,4 мм |
|
|
От 11,5 до 8 витков на 25,4 мм |
|
|
Трубная дюймовая резьба |
Шаг резьбы от 18 до 14 витков на 25,4 мм |
|
