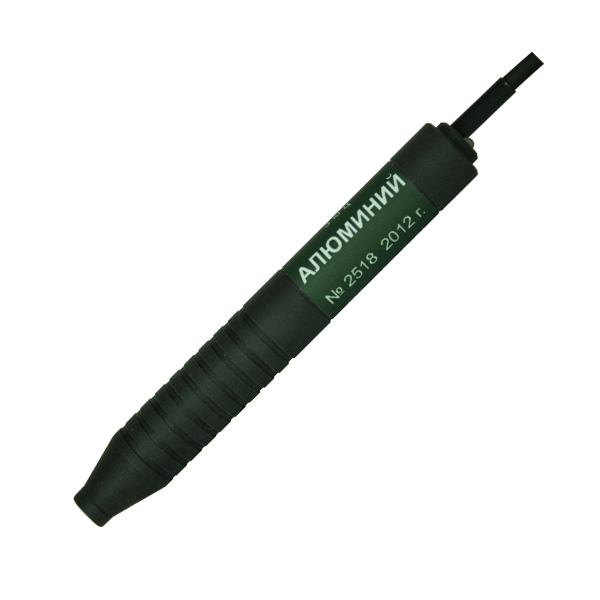

Специализированный преобразователь ПФ-С1Э-6-Al
Специализированный экранированный преобразователь для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под стыком листов металла из алюминиевого сплава. Как частный случай, обнаружение трещин в зубчатой ленте хвостовой балки вертолета Ми-2 под стыком листов обшивки.
Преобразователь поставляется в «Комплекте поставки для контроля вертолетов Ми-2»
Тип |
Материал контролируемых изделий |
Диаметр зоны контроля, мм |
Частота тока возбуждения |
|
Минимальный обнаруживаемый дефект |
Контрольный образец |
ПФ-ГТ-6э-Al |
Алюминиевые и другие сплавы |
7 |
3 кГц |
0÷0,5 |
Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм. |
СОП-205 |
ПФ-С1Э-6-Al |
Алюминиевые и другие сплавы |
7 |
3 кГц |
0÷0,5 |
Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм. |
СОП-207 |
ПФ-ГТ-18э-Al |
Алюминиевые и другие сплавы |
20 |
20 кГц |
0÷1 |
Максимальная остаточная толщина металла: 6мм. |
СОП-206 |
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
ПX |
ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. |
YY |
|
ZZ |
Э – чувствительный элемент Экранированный. |
FF |
|
