Стандартный преобразователь ПФ-C2-4-Fe
Преобразователи для проведения контроля в пазах, углублениях, труднодоступных местах, для обнаружения поверхностных трещин малой протяженности.

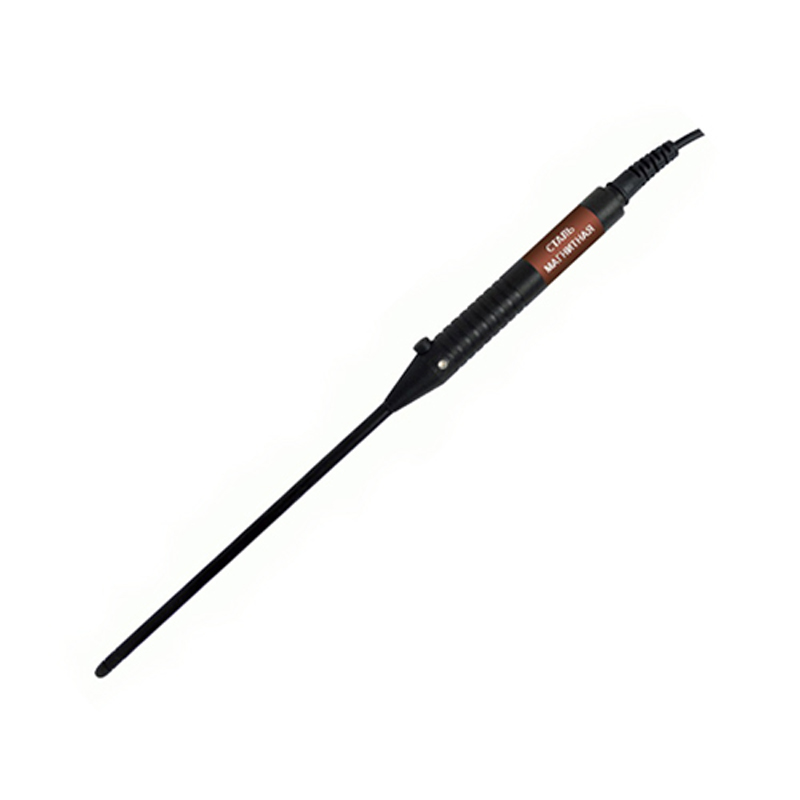

Чувствительный элемент закреплен на длинной (120 мм) трубке соосно с корпусом преобразователя. Диаметр трубки 4 мм, диаметр корпуса чувствительного элемента (вместе с защитным колпачком) 4,7 мм.
Тип |
Материал контролируемых изделий |
Диапазон отстройки от зазора, мм |
Диапазон измерения глубины трещины, мм |
Порог |
Контрольные образцы |
||
А |
В |
Основной* |
Дополнительные |
||||
ПФ-ОН-4-Fe |
Стали ферромагнитные |
0÷0,2 |
0,2÷0,6 |
0,2÷12) |
0,05 |
СО-210.01 (Fe) |
СО-210.10 (SS-FM), |
ПФ-Г1-4-Fe1 |
|||||||
ПФ-Г2-4-Fe1 |
|||||||
ПФ-С2-4-Fe1 |
- Диаметр зоны контроля - 4 мм
- Частота тока возбуждения - 1,8 МГц
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1 – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
ПX |
ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. |
YY |
|
ZZ |
Э – чувствительный элемент Экранированный. |
FF |
|
