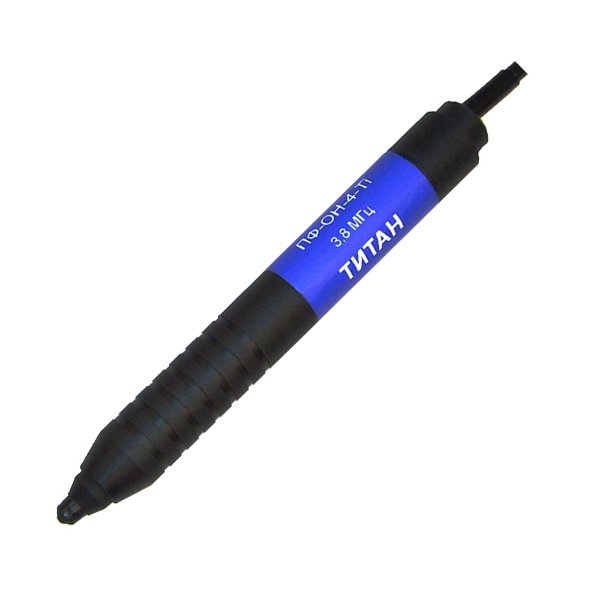

Стандартный преобразователь ПФ-ОН-4-Ti

19 942 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев
  • преобразователи карандашного типа для обнаружения поверхностных трещин малой протяженности;
  • чувствительный элемент закреплен в корпусе преобразователя;
  • светодиод световой сигнализации расположен на тыльной части преобразователя.
  • преобразователь;
  • паспорт;
  • упаковка;
  • запасной защитный колпачок — 4 шт.

Тип

Материал контролируемых изделий

Диапазон отстройки от зазора, мм

Диапазон измерения глубины трещины, мм

Порог
чувстви- тельности, трещина глубиной, мм

Контрольные образцы

А

В

Основной*

Дополнительные

ПФ-ОН-4-Ti

Титановые сплавы, неферромагнитные стали
σ = 0,4÷2,5 МСм/м

0÷0,2

0,2÷0,5

0,2÷12)

0,1

СО-210.03 (Ti)

СО-210.06 (Ti-Lc),
СО-210.07 (Ti-Hc),
СО-210.09(SS-NFM),
ОСО-ВД-В2 (Ti)

ПФ-Г1-4-Ti1

ПФ-Г2-4-Ti1

ПФ-С2-4-Ti1

  • Диаметр зоны контроля - 4 мм
  • Частота тока возбуждения – 3,8 МГц



* Образец, на котором производится поверка преобразователя.

A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1 – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).



Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

  ПX
  Тип преобразователя

          ПФ – Преобразователь фазовый абсолютный.

          ПА – Преобразователь амплитудный абсолютный.

          ПАД – Преобразователь амплитудный дифференциальный.

 YY
  Назначение преобразователя

  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

 ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)



          Э – чувствительный элемент Экранированный.

 FF
  Вариант исполнения преобразователя в серии

  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ = 45 ÷ 59 МСм/м.
