Стандартные образцы предприятия (СОП) трубный

2 940 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Стандартный образец предприятия или СОП трубный, как и другие образцы, активно применяется профессиональными дефектоскопистами с целью оперативной настройки ультразвуковых дефектоскопов. В дальнейшем устройства используются для неразрушающего контроля труб, листовых изделий и других объектов. На СОП нанесены зарубки, с помощью которых осуществляется проверка всех основных параметров приборов. Это в первую очередь касается таких характеристик, как длительность развертки, чувствительность прибора. Изготовление образца происходит в строгом соответствии с нормативными документами, определяющими габариты изделия, его форму, материал и порядок проведения технической диагностики в дальнейшем.

СОП трубный позволяет в короткий срок проверить инструмент, выявить возможные неисправности и осуществить настройку. При этом использование специального образца обеспечит для специалиста полноценный контроль всех основных параметров и тщательную проверку с высокой точностью. В базовый комплект поставки входит свидетельство о калибровке. Поставка осуществляется в специальной упаковке.

Ультразвуковая дефектоскопия представляет собой сложную задачу, для решения которой необходимо использовать только профессиональные средства неразрушающего контроля. Среди всего многообразия измерителей высокой эффективностью выделяются дефектоскопы. Они позволяют точно и быстро установить наличие всех типов дефектов при минимальных затратах на это времени и сил. СОП трубный поможет корректно настроить устройство и получить самые точные результаты в дальнейшем. На нашем сайте заказчик сможет заказать образец по самой низкой цене и без наценки. Кроме этого, можно заказать изделие, которое будет изготовлено по индивидуальному техническому заданию.

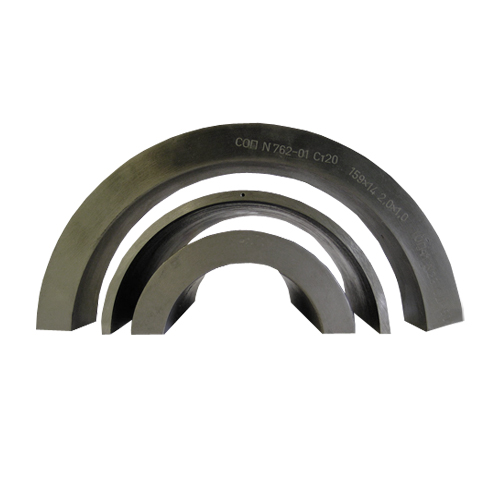

СОП трубный с зарубками

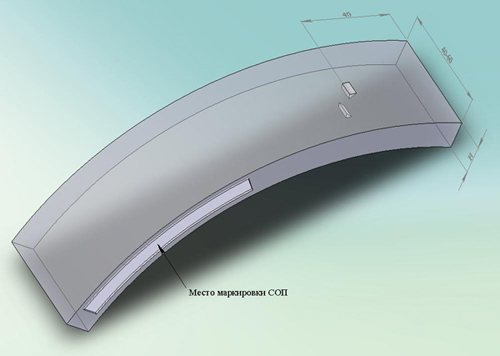

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий.


  • Стандартный образец предприятия
  • свидетельство о калибровке

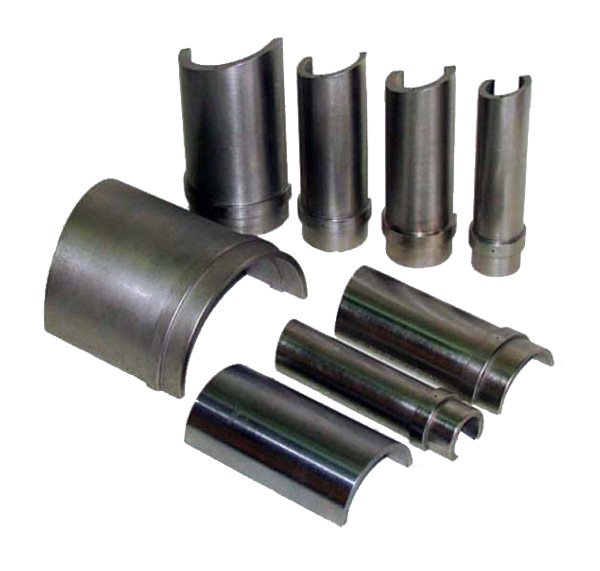

1) СОП с зарубками имеют три варианта исполнения:

  • плоский (для контроля плоских изделий и труб больших диаметров);
  • трубный стыковой (для контроля поперечных стыковых швов труб);
  • трубный продольный (для контроля продольных стыковых швов и гибов труб);

2) плоские СОП изготавливаются с 1 или 2 зарубками, трубные с 2, расположенными на внешней и внутренней поверхностях трубы;
3) геометрические размеры самих СОП (диаметр и толщина труб или толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля;
4) все СОП поставляются со свидетельствами о калибровке (срок действия- 3 года).

Возможно изготовление СОП из материалов заказчика, аналогичных материалам контролируемых изделий;

Существует возможность изготовления до 4-х зарубок на образце, по 4-м документам.

Все образцы изготавливаются в соответстии с ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые." по следующим нормативным документам:

  • РД 34.17.302-97(ОП-501 ЦД-97) "Котлы паровые и водогрейные.Трубопроводы пара и горячей воды,сосуды.Сварные соединения. Контроль качества.Ультразвуковой контроль.Основные положения."
  • РД РОСЭК-001-96 "Машины грузоподъемные.Конструкции металлические.Контроль ультразвуковой.Основные положения."
  • СТО 00220256-005-2005 "Швы стыковых,угловых и тавровых сварных соединений сосудов и аппаратов,работающих под давлением. Методика ультразвукового контроля."
  • СНиП 3.05.03-85 (2000) "Тепловые сети."
  • ВСН 012-88 "Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1."
  • ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов."
  • СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов."
  • РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования."
  • РД "АК Транснефть"-2006 "Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров."
  • РД-19.100.00-КТН-001-10(взамен 046,с 2010 года) "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов."
  • ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов,локомотивов и вагонов."
  • СНиП 3.03.01-87 "Несущие и ограждающие конструкции."
  • ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов,работающих под давлением."
  • РД 153-34.1-003-01(РТМ-1С)"Сварка,термообработка и контроль трубных систем котлов и трубовпроводов при монтаже и ремонте энергетического оборудования."
  • и другим стандартам.
