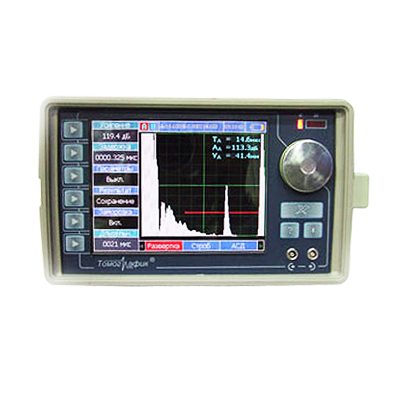

Многофункциональный дефектоскоп ТОМОГРАФИК УД4-Т

Универсальный дефектоскоп "Томографик" УД4-ТМ - технологическая новинка, являющаяся продолжением серийного ряда широко применяемого дефектоскопа-томографа УД4-Т, сохраняющая основные концептуальные и методические решения.

Возможности ультразвукового дефектоскопа УД4-Т Томографик:

• Автоматическая настройка - ВРЧ.
• Паспортизация преобразователей (измерение фактических параметров каждого применяемого ПЭП).
• Измерение акустических свойств материалов контролируемых объектов без использования дополнительного метрологического оборудования.
• Визуализация положения дефекта в слое металла или в сварном шве.
• Прямое измерение эквивалентной площади дефекта.
• Оценка конфигурации и размеров дефектов.

Цифровые технологии, применяемые в дефектоскопе Томографик УД4-Т, позволили в одном приборе реализовать набор различных по назначению дефектоскопов, максимально удовлетворяющих требованиям конкретного пользователя. Выбор и активизация необходимого приложения происходит по аналогии с "Windows" при помощи пользовательского "меню", где каждая задача является самостоятельным прибором неразрушающего контроля (НК): Дефектоскоп, Толщиномер, Тензометр УД4-Т ТОМОГРАФИК и т.п.

В "Томографик" УД4-Т также предусмотрен режим "многозадачности", когда несколько УЗ приложений могут работать одновременно (фоново), скажем оператору, работающему с дефектоскопией доступны все режимы толщинометрии и наоборот.

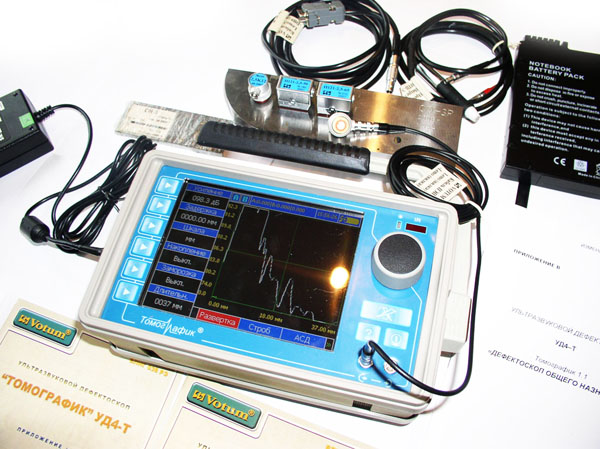

"Томографик" УД4-Т прекрасно сочетается с различным специализированным оборудованием НК, имеет широкий набор сопутствующих аксессуаров: Датчик пути, Акустический сканер, Оптическая система привязки координат ПЭП, а также другие средства сопряжения и визуализации. Реализована в УД4-Т функция видеоскопа, предназначенная для визуализации процесса контроля в труднодоступных местах. Использование видеокамеры предоставляет возможность одновременного отображения на экране прибора контролируемой области и сигнала, полученного от преобразователя.

Гибкая функциональность, простая настройка и удобство в эксплуатации делают "Томографик" УД4-Т незаменимым средством для основных видов ультразвукового и вихретокового контроля, что позволяет отказаться от специализированных дефектоскопов, унифицировать приборный парк, метрологическое обеспечение и в целом повысить достоверность и производительность контроля.

Дефектоскоп УД4-Т "Томографик" обладает следующими особенностями:

• Широкий частотный диапазон с плавной регулировкой от 0,2 до 10МГц.
• Два независимо управляемых строба (A и B).
• Автоматическое или ручное построение кривой ВРЧ (до 256 точек).
• Два вида представления сигналов: детектированный и радио.
• Построение и обработка A, B и D (TOFD) разверток.
• Режимы: огибающей, заморозки и отображения хода луча.
• Windows совместимость прикладного ПО.
• Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК.
• Встроенная система слежения за акустоконтактом для всех выполняемых УЗ приложений.

Преимущества новых технологий:

• Расширенный динамический диапазон до 140дБ, дает возможность выявлять как малые, так и большие дефекты без переключения чувствительности;
• Программируемый генератор (синтезатор) позволяет оптимально подобрать форму зондирующего импульса для датчиков с разными характеристиками, что значительно увеличивает чувствительность и улучшает выявляемость дефектов;
• Цифровая обработка данных позволяет существенно улучшить качество и достоверность контроля:

- Компенсация РШХ для выявления подповерхностных дефектов на малых глубинах;

- Фурье анализ принимаемого сигнала для визуализации параметров акустического тракта;

- Цифровые фильтры и др.

В дефектоскопе "Томографик" УД4-Т предусмотрена поддержка и реализация отраслевых методик контроля, которые входят в состав прибора в виде отдельных приложений, работающих независимо друг от друга:

I группа. Приложения общего назначения:

• "Томографик 1.1." - ультразвуковой дефектоскоп;
• "Томографик 1.2." - ЭМА толщиномер (0,2 мм...1000 мм);
• "Томографик 1.3." - паспортизация ПЭП (АРД диаграммы);
• "Томографик 1.4." - система проектирования методик "Методист".

II группа. Железнодорожные приложения:

• "Томографик 2.1." - методика ультразвукового контроля колесных пар вагонов в соответствии с СТО РЖД 1.11.002-2008;
• "Томографик 2.2." - методика ультразвукового контроля ЖД осей в соответствии с РД 32.144-2000;
• "Томографик 2.3." - методика ультразвукового контроля деталей локомотивов;
• "Томографик 2.4." - методика ультразвукового контроля стрелочных переводов и сварных стыков рельс (ТИ 07.47-2005, ТИ 07.22-2000);
• "Томографик 2.5." - методика вихретокового контроля деталей вагонов (РД 32.150-2000);
• "Томографик 2.6." - методика вихретокового контроля деталей локомотивов.

III группа. Авиационные приложения:

• "Томографик 3.1." - резонансный дефектоскоп (0,2...1,0МГц);
• "Томографик 3.2." - акустический тензометр (метод акустоупругости для определения степени затяжки резьбовых деталей).

IV группа. Вихретоковые приложения:

• "Томографик 4.1." - вихретоковый дефектоскоп;
• "Томографик 4.2." - вихретоковый толщиномер покрытий.

Группа сервисных приложений:

• "Томографик 5.1." - мультимедийный проигрыватель "FlashPlayer";
• "Томографик 5.2." - арифметический калькулятор;
• "Томографик 5.4." - состояние батареи.

Яркий цветной дисплей, высокая информативность

• Цветной TFT дисплей с высоким разрешением дает четкое изображение при различной освещенности;
• Режим полноэкранной развертки позволяет использовать всю площадь экрана;
• Удобное интуитивное меню позволяет оператору быстро настроить прибор и оперативно выполнить контроль.

Интерфейсные возможности:

• Встроенный интерфейс RS232 позволяет осуществить перенос накопленных данных в компьютер, а специальная программа " АРМ Дефектоскописта" представляет информацию в удобном для оператора виде;
• Программно-аппаратная поддержка Ethernet (TCP/IP) обеспечивает взаимодействие с внешним периферийным и технологическим оборудованием;
• Обновление программного обеспечения через интернет (раздел техподдержка) по мере выхода новых версий.
