Роботизированный ультразвуковой сканер-дефектоскоп УСД-60-8К

1 080 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Производительный инструмент для ультразвукового контроля УСД-60-8К разработан для профессиональной диагностики сварных швов ручным методом. При его производстве задействуются только современные материалы повышенного качества, а также применяются инновационные технологии. За счет этого прибор отличается наилучшими техническими параметрами, широкими возможностями и богатым функционалом. В ходе работы оператор сможет построить наглядный C-скан шва, с помощью которого удастся распознать точные координаты залегания дефектов. Специальное расположение преобразователей (с обеих сторон от исследуемого шва) делает возможным проведение максимально эффективной дефектоскопии за один проход.

УСД-60-8К – это повышенный комфорт эксплуатации в сочетании с непревзойденными техническими характеристиками. Модель проста в работе. Имеется полноэкранный просмотр, функция настройки параметров каждого канала в отдельности, калибровки энкодера и т.д. Полученные результаты сохраняются во встроенной памяти. В дальнейшем оператор проводит их анализ с использованием специализированной программы, позволяющей составить подробные отчеты.

Применение качественных материалов позволяет современным разработчикам создавать профессиональные измерители, демонстрирующие высокий уровень работы в любых условиях. Один из них – это представленный дефектоскоп УСД-60-8К. Он стойко переносит резкие скачки температуры, мороз т.д. Дисплей прибора позволяет безошибочно считывать информацию под прямыми солнечными лучами. Кроме этого, оператор может подключать различные сканеры. Для пользователя доступен современный интерфейс Ethernet. Все эти и многие другие преимущества делают данную модель популярной на современном рынке, особенно среди профессионалов.

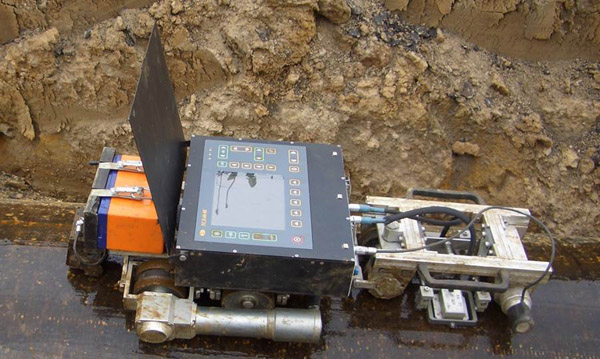

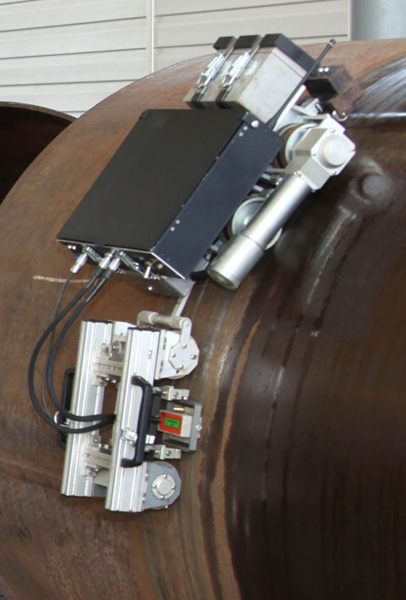

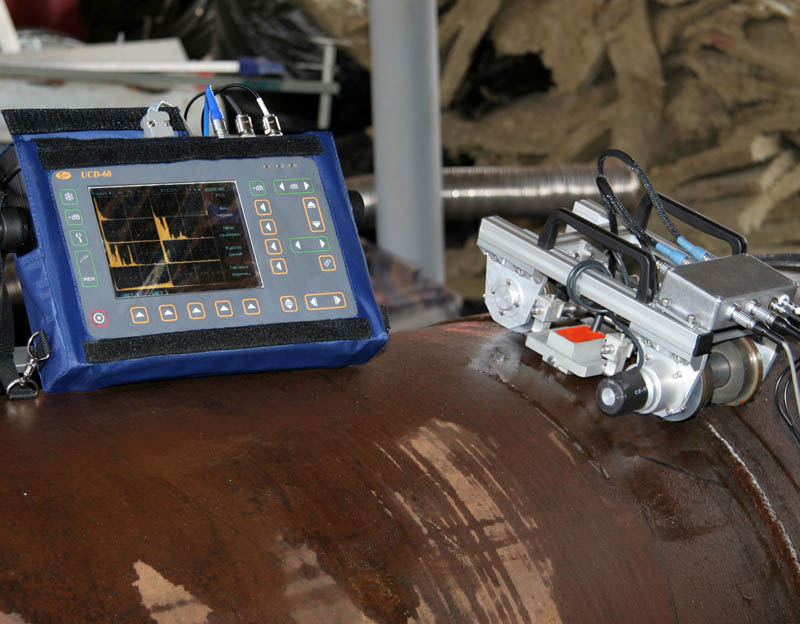

Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного полу-автоматического контроля сварных соединений трубопроводов большого диаметра (ТБД), а также протяженных конструкций листового металла, таких как мостовые конструкции.

Снанер-дефектоскоп УСД-60-8K конструкционно стостоит из двух частей:

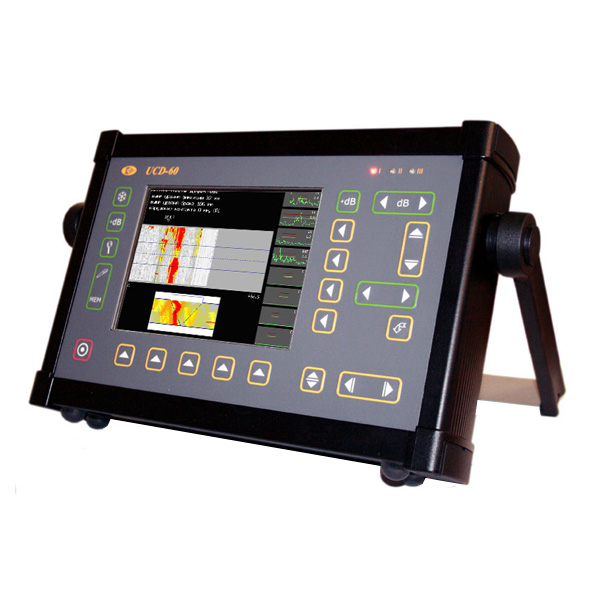

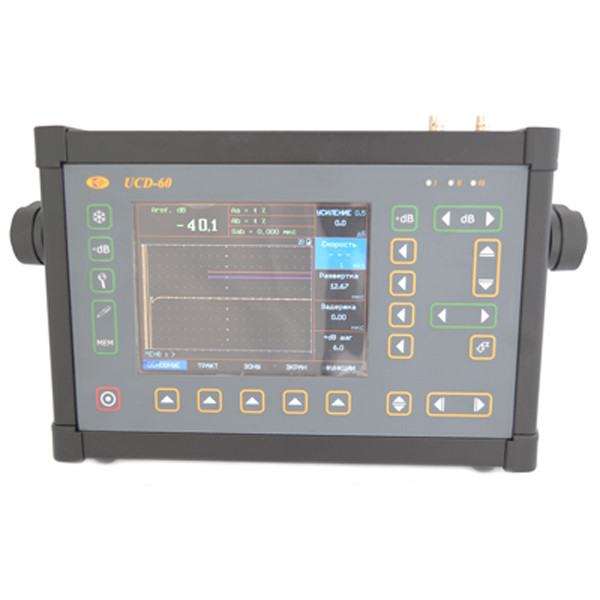

  • Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector - современный промышленный ультразвуковой дефектоскоп позволяющий пользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B,С -сканов, подключать датчик пути для построения координатной развертки изделия, записывать большой объем данных, автоматически формировать отчеты и протоколы

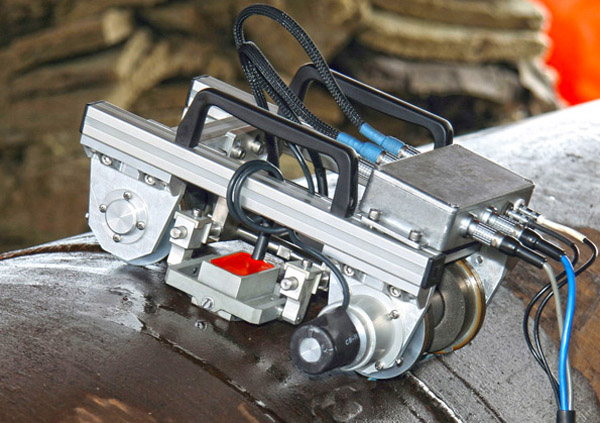

  • Поключаемое сканирующее устройство (сканер) с встроенным датчиком пути (энкодер). В сканере установлены специальные 4-х канальные преобразователи для контроля шва одновременно с обеих сторон. Магнитные колеса обеспечивают устойчивость сканера на любых поверхностях, в том числе потолочных зон на трубах. Модификация сканера обговаривается при заказе, в зависимости от технических задач и условий эксплуатации

Особенности УСД-60-8К

  • высокопроизводительный механизированный контроль сварных соединений до 4м/мин. ТБД и сварных соединений большой протяженности
  • современное программное обеспечение и цифровые технологии позволяют строить наглядный С-скан шва с точным определением координат дефектов
  • мощные магнитные колеса сканера и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку шва с последующей перезаписью массива данных
  • контроль сварного шва за один проход
  • одновременное отображении сигналов во всех каналах контроля в реальном времени
  • полноэкранный просмотр и настройка всех параметров каждого канала
  • независимое ВРЧ в каждом канале
  • полноэкранный просмотр и настройка всех параметров каждого канала
  • функция калибровки энкодера для точного отсчета координат
  • сохранение и просмотр результатов сканирования
  • обработка и анализ проконтролированного участка шва
  • до 6-8 часов работы от аккумулятора
  • автоматическая настройка на заданную толщину шва
  • подключение различных сканеров в завизимости от решаемых задач
  • работа при отрицательных температурах до – 40°С
  • диаметры контролируемых труб от 500 мм
  • максимальная длина записываемого шва не менее 50 м
  • толщины контролируемых изделий от 5 до 24 мм (опционально возможно расширение диапазона)
  • Электронный блок дефектоскопа УСД-60-8К
  • Встроенный Li-Ion аккумулятор
  • Сетевой блок питания /зарядное устройство
  • Кабели СР50-Лемо0 - 2 шт.
  • Преобразователи - 2 шт. (тестирование каналов)
  • Кабель "витая пара" – 2 шт.
  • Ethernet hub (switch)
  • Защитный чехол с поясным и шейным креплением
  • Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500 мм
  • Ультразвуковой многоканальный преобразователь для толщин 5-24 мм - 2 шт.
  • Программное обеспечение для ПК
  • Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски

Развертка



мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка



от -4 мкс до 1000мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальная длина контролируемого материала

до 6000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме



0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс



радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс

Демпфер зондирующего импульса



регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений ЗИ

регулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц

Усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)



диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте

Детектирование



положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля



три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне

Измерение временных интервалов



от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды



в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей



Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет

А-сигнал

480 x 300 точек в стандартном режиме

Память



500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъемы преобразователей

2 СР50 (BNC)

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц  AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

3,5 кг с аккумуляторами

Дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

  • Сертификат соответствия Российского Речного Регистра
  • Разрешение Федеральной Службы по Экологическому, Технологическому и Атомному Надзору
  • Сертификат соответствия Российского Морского Регистра
  • Разрешение на применение ОАО "Газпром"
