Система экспресс диагностики UltraWave LRT
Современная система экспресс диагностики используется для быстрого обнаружения коррозии и других дефектов на протяженных участках подземных и наземных трубопроводов, вертикальных труб, труб с лакокрасочным и изоляционным покрытием. С помощью данной технологии осуществляется также коррозионный мониторинг трубопроводных эстакад, опор и зажимов.
Метод направленных волн применяется для обследования трубопроводов, расположенных в труднодоступных местах. Экспресс диагностика трубопроводов не требует снятия изоляции и лакокрасочного покрытия. Данный метод значительно сокращает затраты на проведение обследования и является оптимальным решением для контроля трубопроводов, не поддающихся чистке скребками:
- Трубопроводы, проходящие под дорогами
- Трубопроводы под изоляцией
- Опоры трубопроводов
- Вертикальные трубопроводы
Преимущества метода
- Высокопроизводительный контроль на больших расстояниях с мгновенным отображением результатов.
- Контроль трубопроводов без снятия изоляции и лакокрасочного покрытия, что значительно сокращает время и затраты на обследование.
- 100%-ый контроль всего тела трубы.
- Высокая информативность и автономность контроля
- Контроль трубопроводов без вывода из эксплуатации

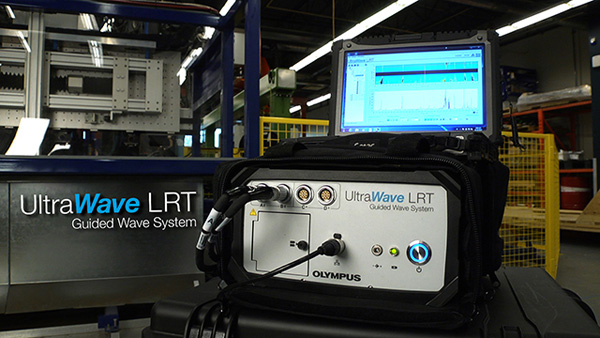

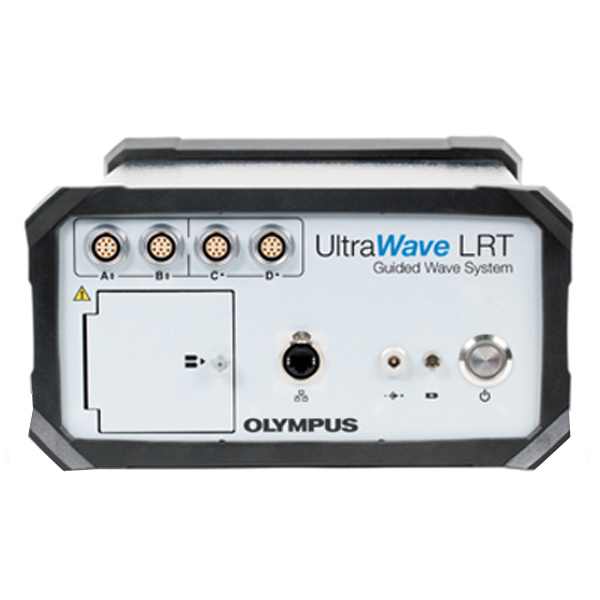

Модуль сбора данных
UltraWave LRT включает 16-канальный модуль сбора данных с регулируемым частотным диапазоном от 15 до 85кГц, с шагом 1 кГц для высокого разрешения. Для сокращения времени обследования и уменьшения размера файла данных, в ПО используется более низкое разрешение. Энергопотребление системы UltraWave LRT осуществляется от двух аккумуляторных батарей с возможностью «горячей замены».
Кольцо с преобразователями
Для защиты от воздействия окружающей среды датчики выполнены в специальном герметичном корпусе. Компактные и легкие датчики плотно прилегают к поверхности трубы и гарантируют устойчивый акустический контакт во время контроля.
- Малогабаритные и легкие датчики
- Абсолютно герметичный корпус
- Износостойкие накладки из нержавеющей стали на контактной поверхности преобразователя
- Конструктивные особенности системы UltraWave LRT обеспечивают надежность и простоту настроек. Основная информация по установке датчиков четко указана на кольце.
Стандартные кольца для контроля трубопроводов диаметром от 50 мм (2 дюйм.).
- Общая высота кольца: 30 мм.
- Гибкие подвижные кольца для выполнения контроля в труднодоступных местах.
- Кольца и кабели с цветовой маркировкой для упрощения подключения.
- Эластичное кольцо с подвижной скобой, манжета со встроенной воздушной камерой, прижимающая преобразователи к трубе, и кевларовый фиксирующий ремень.

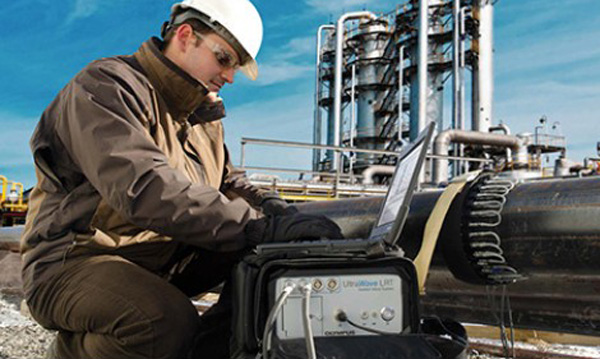

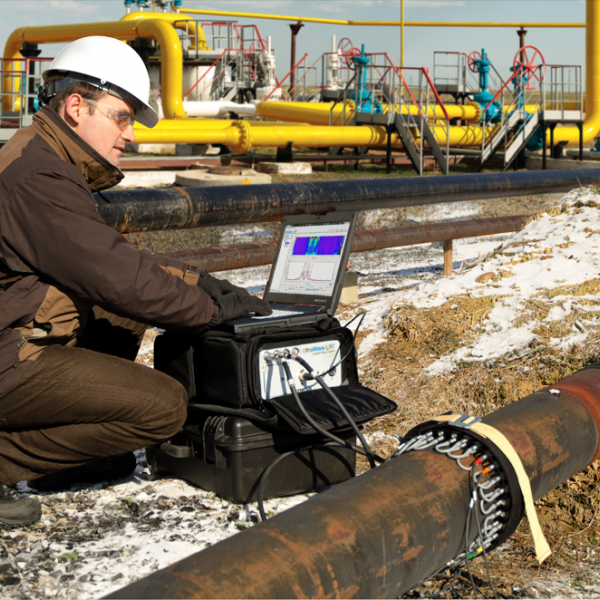

Система Olympus UltraWave LRT, оснащенная всеми необходимыми функциями и комплектующими - готовое решение для эффективного выполнения работ в поле:
- Модуль сбора данных с частотным диапазоном от 15 до 85 кГц и возможностью сканирования до 182 м в обоих направлениях.
- Стандартные кольца с преобразователями для контроля труб внешним диаметром от 2 до 24 дюймов (50-600 мм).
- Манжеты и ремни для труб другого диаметра доступны по требованию заказчика.
- Прочный портативный компьютер с сенсорным экраном.

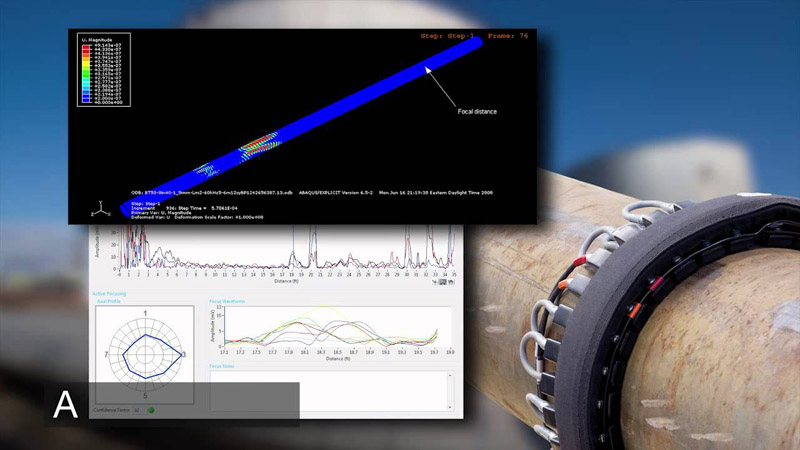

- Последняя версия ПО UltraWave LRT с расширенными функциями, такими как F-скан, активная и синтетическая фокусировки (C-скан).
- Набор инструментальных средств, запасные детали и руководства по эксплуатации.
Устройство сбора данных |
|
Вес |
7,1 кг |
Размеры (Ш × В × Г) |
250 х 150 х 400 (мм) |
Условия эксплуатации |
Температура хранения: от –20 ˚ до 60 ˚C |
Питание |
Две литий-ионные аккумуляторные батареи и адаптер переменного тока |
Автономность прибора |
8-часовой рабочий день |
Соответствие стандартам |
CE, RoHS, WEEE |
Корпус |
Отвечает требованиям IP54 |
Батареи |
|
Модель |
OMNI-A-BATT2 (U8760059) |
Тип |
Литий-ионные, с функцией самоконтроля |
Генератор |
|
Количество каналов |
16 |
Тип импульса |
Прямоугольный |
Импульсное напряжение |
40–300 Вp-p |
Режим |
Импульс-Эхо |
Частотный диапазон |
от 15 до 85 кГц |
Количество колебаний |
1–10 |
