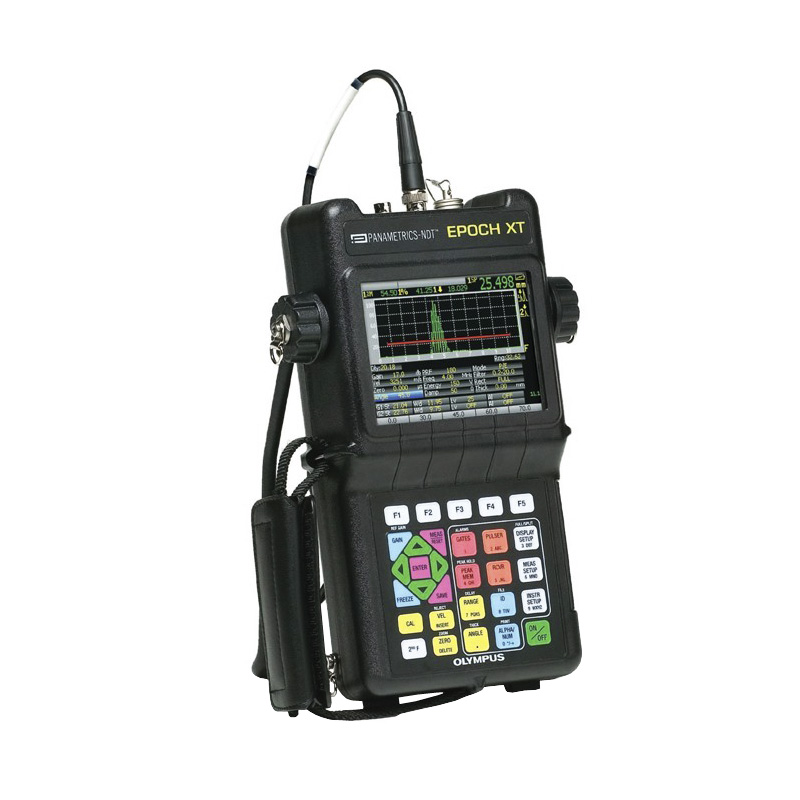

Ультразвуковой дефектоскоп Epoch XT
Наличие на складе:
уточняйте у менеджера
Производство:
Panametrics-NDT, США
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Новый ультразвуковой дефектоскоп Epoch XT относится к многофункциональным устройствам, реализующим как стандартные, так и дополнительные функции. В ходе работы с таким прибором перед специалистом откроется множество возможностей. Он сможет самостоятельно выставить необходимый коэффициент усиления, воспользоваться функциями удержания, а также запоминания пика, изменить частоту, с которой происходит повторение импульсов, выбрать необходимое разрешение. Представленная модель устройства имеет стандартные фильтры, отличается наличием сразу двух разъемов USB, эргономичным дизайном и надежным исполнением.
Ультразвуковой дефектоскоп Epoch XT станет находкой для всех тех, кто ценит высокое качество неразрушающего контроля и заинтересован в получении достоверных результатов. Прибор был разработан с учетом последних технологий и активно применяется во многих областях современной промышленности. При желании пользователя, на данную модель устройства в качестве опции может быть установлено дополнительное программное обеспечение, которое расширит возможности дефектоскопа и сделает проведение дефектоскопии еще более удобным процессом. Обратите внимание на наличие большого контрастного экрана. Результаты, выводимые на такой экран, без труда могут быть считаны даже в условиях недостаточной освещенности или при ярком солнечном свете. Еще одним достоинством модели является ее оснащение специальной клавиатурой. При работе Вы сможете задать группу кнопок, нажатие которых будет приводить к выводу назначенных параметров. Клавиши, объединенные в одну группу, будут подсвечиваться соответствующим цветом. Кроме всего прочего, такая клавиатура пригодна для работы в сложных эксплуатационных условиях.
В заключение отметим, что ультразвуковой дефектоскоп Epoch XT полностью соответствует IP67.
Ультразвуковой дефектоскоп EPOCH XT предназначен для неразрушающего контроля материалов в неблагоприятных условиях. Прибор обладает множеством функциональных возможностей для контроля качества и измерения толщины изделий из различных материалов. EPOCH XT оснащен ярким цветным экраном, способен работать от различных источников питания и предоставляет расширенные возможности по управлению данными. Прочный герметичный корпус прибора отвечает требованиям стандарта IP67.
Основные характеристики:
- Соответствует стандарту EN12668-1
- Успешно пройдены испытания на безопасную эксплуатацию во взрывоопасной атмосфере, устойчивость к вибрациям и ударам.
- IP67. Отвечает требованиям стандарта IP67. Безопасная эксплуатация в неблагоприятных условиях.
- Динамические кривые DAC/ВРЧ
- Динамические кривые DAC
- Пользовательские сигнальные уровни
- Соответствует требованиям ASME и JIS
- Таблица ВРЧ с возможностью редактирования настроек
- Использование литий-ионных, никель-металлгидридных аккумуляторов и щелочных батарей
- Порт USB-хост для вывода данных на печать и для подключения внешнего запоминающего устройства
- Порт USB-клиент для передачи данных на ПК
- Технология Perfect Square™: контроль переднего и заднего фронтов импульса улучшает рабочие характеристики преобразователя и повышает приповерхностное разрешение.
- Настройка ЧЗИ от 10 Гц до 1 кГц с шагом в 10 Гц.
- Считывание данных «за один прием».
- Расширенный буквенно-цифровой регистратор данных
- Создание файлов, используемых в коррозионных толщиномерах
- Простые инкрементные файлы
- Цветной ЖК-экран
- Легкий: 2,1 кг
EPOCH XT включает большинство стандартных функций контроля, среди которых: настраиваемый генератор прямоугольных импульсов, узкополосный и широкополосный цифровые фильтры, диапазон усиления от 0 до 110 дБ, функции запоминания и удержания сигналов с максимальной амплитудой на А-скане, настраиваемая ЧЗИ, отображение результатов измерений с дискретностью до 0,01 мм, два строба с настраиваемыми сигнализациями. Помимо этого прибор имеет ряд дополнительных возможностей: динамические кривые DAC/ВРЧ, встроенные АРД-диаграммы, AWS D1.1 и D1.5, коррекция криволинейной поверхности и интерфейсная программа GageView Pro.
- Генератор прямоугольных импульсов с технологией PerfectSquare™ позволяет настраивать длительность импульсов для улучшения работы преобразователей
- Цифровые фильтры приемника: широкополосный, несколько узкополосных, высокочастотный
- Пять настраиваемых полей измерений. Выберите Строб 1 или Строб 2 для каждого поля
- Измерение амплитуды с дискретностью до 0,25% от полной высоты экрана
- Измерение амплитуды от 0 до 110% полной высоты экрана
- Режимы измерений строба: по максимуму сигнала, по фронту и по первому максимуму сигнала (при измерении толщины изделий).
- Частота измерений настраивается
- от 10 Гц до 1 кГц с шагом в 10 Гц
- Функции запоминания максимума и сравнения с сохраненным максимумом во всех режимах детектирования, включая радиочастотный режим
- Режимы отображения координатной сетки
- Стандартный, от 1 до 10
- Путь ультразвука
- Отрезки пути УЗ для контроля наклонным датчиком
- Вертикальное отображение регулируется: 100% или 110%
- Индикатор отрезка пути и индикатор режима измерения для каждого строба
- Индикатор сигнализации для каждого строба
EPOCH XT имеет прочный корпус, соответствующий требованиям стандарта IP67. Прибор способен противостоять дождю в полевых условиях и суровому климату пустыни.
- Герметизирован согласно IP67.
- Безопасная эксплуатация во взрывоопасной атмосфере согласно MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D
- Устойчивость к ударам IEC 60068-2-27, 60 г, 6 м/сек., 3 оси, 18 общ.
- Устойчивость к синусоидальным вибрациям IEC 60068-2-6, 50–150 Гц при 0,03 дюймов DA или 2 г, 20 циклов
- Широкий диапазон рабочих температур:
- Литий-ионные аккумуляторы: от –10° to 50°C
- Никель-металлгидридные аккумуляторы: от 0° до 50°C
- Щелочные батареи: от –10° до 50°C
- Температура подзарядки: от 0 до 40°C
- Крепление ремня под правую или левую руку
- Удобная подставка, которая легко складывается и может быть полностью снята
- Крепежные кольца для нагрудного ремня
- Герметичный аккумуляторный отсек, не требующий использования инструментов при замене батареи
- Герметичный отсек разъемов питания и передачи данных (USB)
Регистратор данных EPOCH XT отличается простотой использования и широкими возможностями хранения данных. EPOCH XT использует технологии коррозионных толщиномеров Panametrics и подходит как для выявления дефектов, так и для измерения толщины изделий из различных материалов.
Типы файлов:
- Типы файлов EPOCH 4
- Последовательный
- 2-D, 2-D EPRI
- 2-D с пользовательской точкой
- 3D
- Бойлер
EPOCH XT также имеет встроенный генератор отчетов. Заголовки отчетов можно редактировать и распечатывать на принтере, подключенном через порт USB.
К ультразвуковому дефектоскопу EPOCH XT прилагаются:
- Адаптер переменного тока
- Кейс для транспортировки
- Руководство по эксплуатации
- Ремень на запястье с возможностью двустороннего размещения
- Регулируемая подставка из нержавеющей стали с резиновым покрытием
- Литий-ионный или никель-металлгидридный аккумулятор
- Защитная крышка (крышки) для разъемов преобразователей
Дополнительные комплектующие
- Внешнее зарядное устройство
- Нагрудный ремень
- Резиновый защитный чехол
- Защитная пленка для экрана (10 шт.)
- 16-контактный кабель со схемой
- Аппаратные составляющие (вход/выход)
- Кольцевое уплотнение и мембрана
Дополнительные программные опции
- АРД-Диаграммы
- AWS D1.1/D1.5
- GAGEVIEW PRO
Все характеристики могут быть изменены без предварительного уведомления.
|
Общие |
|
Соответствие стандарту EN12668-1 |
|
Вес: 2,1 кг с литий-ионным аккумулятором |
|
Габариты: 277 x 150 x 51 мм (в зоне захвата рукой), 71 мм (в зоне дисплея) |
|
Клавиатура: Английская, международная, японская или китайская |
|
Языки: Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, корейский, норвежский, шведский. |
|
Разъемы для преобразователей: BNC или LEMO 1 (BNC отвечает требованиям стандарта IP67) |
|
Тип батареи: Литий-ионные, никель-металлгидридные аккумуляторы или щелочные батареи |
|
Продолжительность работы батареи: Литий-ионная: 9–10 часов, NiMH: 5 часов, щелочная: 1–2 часа |
|
Питание: от сети переменного тока: 100–120 В, 200–240 В, 50–60 Гц |
|
Защита от воздействий окружающей среды |
|
IP67 Защита от проникновения жидкостей и загрязнений** |
|
Способность работать во взрывоопасной атмосфере MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D |
|
Устойчивость к ударам IEC 60068-2-27, 60 г, 6 м/сек., 3 оси, 18 общ. |
|
Устойчивость к синусоидальным вибрациям IEC 60068-2-6, 50–150 Гц при 0,03 дюймов DA или 2 г, 20 циклов |
|
Дисплей |
|
Цветной ЖК-экран Частота обновления изображения 60 Гц, настройка цветовой схемы и яркости, комбинированный и полноэкранный режимы. |
|
Размер дисплея: 320 (Ш) x 240 (В) пикселей, 101 x 75 мм |
|
Режим линии развертки: Все точки пересечения нулевой линии в режиме видеосигнала показаны как для полного детектирования УЗ колебаний |
|
Режим амплитудной сетки: 100% или 110% по высоте дисплея |
|
Режим временной сетки: Стандартно от 0 до 10 делений, в режиме оценки пути распространения звука диапазон подразделяется на 5 равных секторов с линиями сетки |
|
Генератор |
|
Настраиваемый генератор прямоугольных импульсов |
|
ЧЗИ: Параметр выбирается пользователем или автоматически (от 10 до 1 000 Гц). |
|
Напряжение генератора: от 50 до 475 В с шагом 25 В |
|
Длительность импульса: Настраиваемая от 40 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ |
|
Демпфирование: 50, 63, 150, 400 Ом |
|
Приемник |
|
Усиление: от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш. |
|
Полоса пропускания: от 0,2 до 26,5 МГц при −3 дБ |
|
Цифровые фильтры: |
|
Детектирование: Полная волна, положительная и отрицательная полуволна, радиочастота |
|
Линейность системы: По горизонтали: +/– 0,5% полной высоты экрана |
|
Разрешение: 0,25% полной высоты экрана, погрешность по амплитуде +/– 1 дБ |
|
Отсечка: от 0 до 80% полной высоты экрана с визуальной сигнализацией |
|
Калибровка |
|
Автоматическая калибровка по скорости звука и смещению нуля |
|
Режимы контроля: Импульс-эхо, раздельно-совмещенный, теневой |
|
Единицы измерения: миллиметры, дюймы или микросекунды |
|
Диапазон: от 1,86 до 13,400 мм |
|
Скорость звука: от 635 до 15 240 м/с) |
|
Смещение нуля: от 0 до 4 950 мкс |
|
Задержка: от –59 мм до 12 700 мм |
|
Угол ввода: от 10° до 85° с шагом 0,1° |
|
Измерения |
|
Измеряемые величины: толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2 |
|
Эхо-эхо: Стандартный |
|
5 полей для отображения рез-тов измерений: пользователь выбирает до пяти измерений по любому строб-импульсу на активном экране. |
|
Стандартная функция DAC/ВРЧ: Построение до 50 точек, ASME, ASME III, JIS, 80-20%, пользовательская DAC и таблица ВРЧ. Динамический диапазон 110 дБ, изменение коэффициента усиления 100 дБ, динамическая настройка усиления, диапазона и задержки, переключение между экранами просмотра DAC и ВРЧ. |
|
Пользовательские кривые DAC с тремя сигнальными кривыми от +10 дБ до –24 дБ. |
|
Таблица ВРЧ для эффективного использования временной регулировки усиления. Возможность настройки ВРЧ из АРД-диаграмм |
|
Измерение амплитуды: от 0 до 110% полной высоты экрана с дискретностью 0,25%. Коррекция криволинейной поверхности: стандартная по внешнему диаметру трубы или прутка для измерений с наклонным преобразователем. |
|
Стробы |
|
Два полностью независимых строба для измерений амплитуды и времени пролета. |
|
Начало строба: Настраивается на всем отображаемом диапазоне |
|
Ширина строба: Настраивается от начала строба до конца отображаемого диапазона |
|
Высота строба: Настраивается от 2 до 95% от высоты экрана |
|
Сигнализации: Положительный и отрицательный пороговые уровни; минимальная глубина (строб 1 и строб 2) |
|
Масштабирование: Отображаемый диапазон в пределах ширины строба 1 |
|
Вводы/Выводы |
|
Порт USB-клиент: Обмен данными с GageView Pro |
|
Порт USB-хост: Вывод данных на печать (на любой PCL5-совместимый лазерный или струйный принтер) и подключение USB накопителей. |
|
Разъем LEMO (опция): Выходы сигнализации, вход/выход синхронизатора |
|
Хранение данных |
|
До 10 000 ИД с А-сканами, значениями толщины и параметрами настройки |
