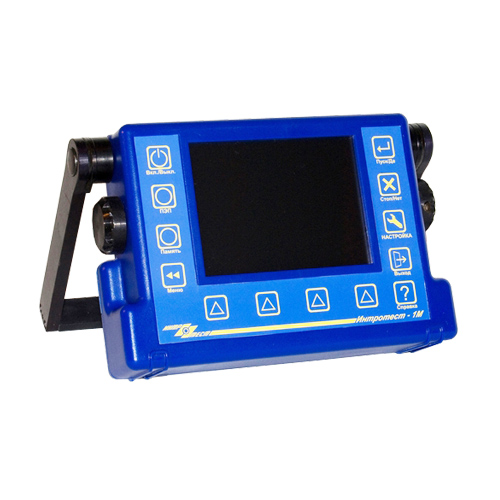

Низкочастотный ультразвуковой дефектоскоп ИНТРОТЕСТ-1МН

168 740 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Низкочастотный ультразвуковой дефектоскоп Интротест-1МН предназначен для контроля материалов, заготовок, изделий и оборудования в различных отраслях. Дефектоскоп может применяться в производственных и полевых условиях.

Дефектоскопы ультразвуковые Интротест-1МН ‑ это современные цифровые приборы, имеющие простое, понятное управление и обладающие следующими функциями:

  • параметров настройки;
  • сохранение параметров преобразователей;
  • сохранение и просмотр результатов контроля (до 500 А-разверток);
  • сохранение комментария оператора к результатам контроля;
  • подключение к персональному компьютеру для передачи данных и печати протокола контроля;
  • работа от автономного источника питания или от сети 220B.
  • дефектоскоп ИНТРОТЕСТ-1МН
  • кабель для подключения преобразователя, 2 шт. (по заказу)
  • блок питания 220 В, 1 шт.

Дополнительные принадлежности к дефектоскопам ИНТРОТЕСТ-1М:

  • сумка для работы в полевых условиях и переноски;
  • Дополнительные ультразвуковые преобразователи;
  • Зарядное устройство;
  • Кабели для подключения ПЭП;
  • Кабель для подключения к компьютеру;
  • Стандартные образцы предприятия (Образцы СОП);
  • Зарядное устройство;
  • Ультразвуковые гели.



ИНТРОТЕСТ-1М

ИНТРОТЕСТ –1МВ

ИНТРОТЕСТ-1МН

Характеристика диапазона частот

0,7 -14 МГц

0,8-30МГц

0.04 – 14МГц

Характеристика диапазона контроля

2400мм

600мм

4800мм

Параметры скорости ультразвуковой волны

От 500 до 10 000м/с

Число каналов

1

Характеристики генератора

125, 300 В (амплитуда зонд. импульса)

Не более 350нс (длит. импульса)

50-300В (Амплитуда зонд. импульса)

50-200 нс (длит. импульса)

125, 300 В (амплитуда зонд. импульса)

Не более 350нс (длит. импульса)

Характеристика усилителя

Чувствительность, макс. – 100мкв

Параметры входного сопротивл. – 50, 300 Ом

Чувствительность, макс. – 40мкв

Параметры входного сопротивл. – 500 Ом

Чувствительность, макс. – 100мкв

Параметры входного сопротивл. – 50, 300 Ом

Параметры регулировки усиления

100 дБ при шаге усиления 0,2 и 6 дБ

100 дБ при шаге усиления 0,2 и 6 дБ

100 дБ при шаге усиления 0,2 и 6 дБ

Характеристика задержки развертки

0-800мкс

0-200мкс

0-1600мкс

Параметры дискретности при измерении расстояний

0,1 мм – как дефектоскоп

0,01 мм – как толщиномер

0,1 мм – как дефектоскоп

0,01 мм – как толщиномер

0,1 мм

Характеристика погрешность глубиномера:

в режиме дефектоскопа

в режиме толщиномера





± (0,5 + 0,01×x)мм

 ± (0,005 + 0,005×x) мм







± (0,5 + 0,01×x)мм

 ± (0,005 + 0,005×x) мм







± (0,5 + 0,01×x)мм

Характеристика ВРЧ,

Диапазон:

Уровень длительности зоны ВРЧ:

Количество точек кривой ВРЧ:



24

0,2-800мкс



20



80

0,2-200мкс



20



24

0,2-1600мкс



20

Характеристика цифрового глубиномера:

По пику; по фронту; по переходу через «Ноль»

Координаты X, Y; толщина; интервал между двумя сигналами; координаты X, Y при контроле отраженным лучом (однократно) с учетом толщины стенки.

Показатель режима стоп-кадра

Заморозка скана типа А

Объем памяти ИНТРОТЕСТ-1МВ (ИНТРОТЕСТ-1МН)

200 сканов А-типа с параметрами сигнала в стробе

20 комплектов настроек дефектоскопа

Параметры 20 ПЭП-преобразователей

Характеристика режима толщиномера:

Диапазон толщин, мм

Погрешность толщиномера, мм



0,5-200мм

± (0,005 + 0,005×L) мм



Тип питания прибора

От сети 220 В или от аккумулятора

Пределы рабочих температур

ИНТРОТЕСТ-1МВ (ИНТРОТЕСТ-1МН):

От - 15°С до + 40 °С

Внешние габариты ИНТРОТЕСТ-1МВ (ИНТРОТЕСТ-1МН)

270х160х64мм

Масса ИНТРОТЕСТ-1МВ (ИНТРОТЕСТ-1МН) с учетом аккумуляторов

2,7 кг

  • Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп Интротест-1М внесен в Государственные реестр средств измерений РФ.
  • Регистрационное удостоверение в Перечне специальных средств измерений гражданской авиации (ССИ) РФ.
