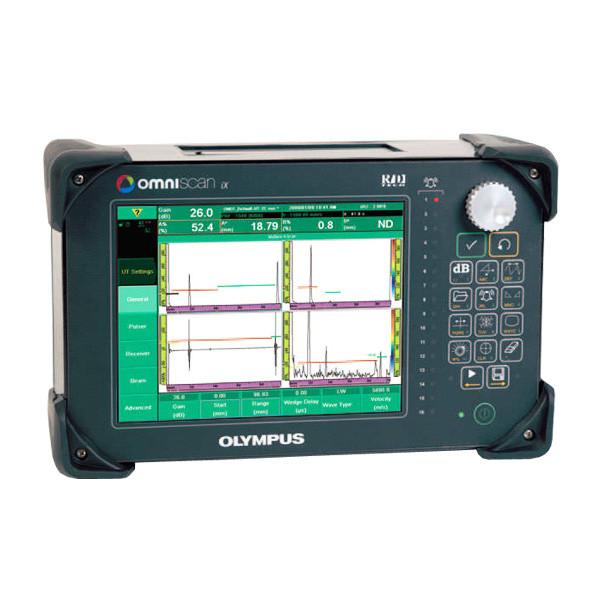

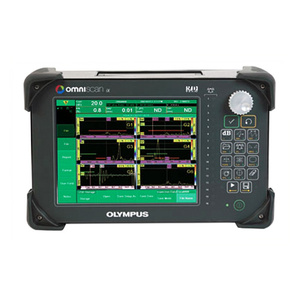

Ультразвуковой дефектоскоп OmniScan IX
Наличие на складе:
уточняйте у менеджера
Производство:
Olympus NDT, США
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары
Новый OmniScan® iX - это промышленный УЗ дефектоскоп, для высокоскоростного иммерсионного и неимерсионного контроля необходимых промышленных деталей. Этот мощный и гибкий прибор может быть сконфигурирован 2, 4 или 8 УЗ каналами. ОмниСкан обладает VGA дисплеем с высоким разрешением, возможностью хранения данных, возможностью вывода на экран информации С-скана и ленточной диаграммы, 16 -ю последовательными сигнализациями, 16-ю аналоговыми выходами, геликоидальным и другими режимами сканирования. Компактный OmniScan® iX смонтирован в жестком настольном корпусе, также есть конфигурация для установки в промышленную стойку или конфигурация с поворотным держателем для встраивания в системы контроля в производственных линиях. Типичное применение для OmniScan® iX (ОмниСкан) - это контроль автомобильных деталей, аэрокосмических композитных материалов, контроль сварного шва или нарушения связанности и других важных промышленных деталей, которые должны соответствовать строгим требованиям нормативных документов.
Возможности:
- Возможность хранения данных
- Вывод на экран ленточной диаграммы
- 16 сигнализаций в реальном времени
- 16 аналоговых выходов в реальном времени
- 4 цифровых входа
- Возможность контроля с удаленного ПК
- Множественные А-сканы
- Изображение А-скана и С-скана
- 19-дюймовая, встраиваемый 5 УЗ канал
- Совместим с ПО TomoView™ для анализа и сбора данных
- Функции удаленного контроля, программируемые заказчиком
- 2-х осевые механические кодировщики
- Несколько режимов сканирования, включая геикоидальный
- Несколько каналов (до 8)
- Кривые ВРЧ/DAC
- Строб интерфейса для иммерсионного контроля
- Сенсорный экран
- Выход VGA
- Максимальная частота посылки зондирующих импульсов эквивалентна частоте посылки зондирующих импульсов разделенной на число каналов (до 12 кГц)
- USB порты для подключения клавиатуры, мыши, принтера и внешнего устройства хранения данных
- Ослабление обратного эхо сигнала
Преимущества и возможности OmniScan® iX (ОмниСкан)
- Доступная цена
- Жесткий корпус, для применения в промышленных условиях и возможность встраивания в стойку
- Функции удаленного контроля, программируемые заказчиком с ПК
- Совместим с ПО TomoView™ для анализа и сбора данных
- Опционно: библиотека данных для доступа к обработке данных А-скана и/или С-скана
Возможности программного обеспечения
- Каждый канал может иметь единые настройки для многозонного контроля
- Привязка интерфейсного строба к поверхности
- Построение ленточных графиков и сохранение данных
- Несколько А-сканов
- Изображения А-скана и С-скана
- ВРЧ кривые
- Несколько режимов сканирования, включая геикоидальный
- Ослабление обратного эхо сигнала
- Контроль амплитуды, пиковой позиции, положения по времени и толщины по каждому стробу
- Сохранение данных А-скана, с возможностью последующей обработки С-скана
- Синхронизация интерфейсного строба с измерительным стобом и/или кривыми ВРЧ/DAC
- Отдельный строб для положительного или отрицательного недетектированного сигнала
- 16 сигнализаций, настраиваемые для одного или многократной потери сигнала, фильтр на n - раз повторяющееся событие на одном или нескольких каналах
- Настраиваемая цветовая палитра С-скана для амплитуды и толщины
- Частота обновления А-скана 60 Гц
Возможности аппаратных средств
- Хранение данных
- Многоканальная конфигурация ( до 8 каналов)
- Частота посылки зондирующих импульсов до 12 КГц/ число каналов
- Аналоговый выход и выход сигнализации совместимы со старыми системами
- 16 полностью программируемых сигнализаций в реальном времени
- 16 аналоговых выходов в реальном времени
- 4 цифровых входа для удаленного контроля
- 2-х осевые механические кодировщики
- 2-х осевой механический кодировщик с возможностью синхронизации сбора данных при механическом передвижении
- Дефектоскоп OmniScan iX;
- Кабель Ethernet;
- Программное обеспечение OmniScan с последующим бесплатным обновлением;
- Специальный USB-ключ;
- Руководство по эксплуатации;
- Библиотека программных средств для удалённого контроля.
Дополнительные опции:
Опции аппаратного обеспечения
- OMNI-IX-A-RACK1: OmniScan iX (ОмниСкан) держатель для установки в стойку
- OMNI-IX-A-ACC1: OmniScan iX дополнительный набор инструменто включает следующее:
- 1 внешняя клавиатура,
- 1 оптическая мышка,
- 1 USB флеш карта
- OMNI-IX-A-SWIV: OmniScan iX дополнительный поворотный держатель
- OMNI-IX-A-SCASE: OmniScan iX переносной кейс
Опции Программного обеспечения
- OMNI-IX-SO-ENC1: OmniScan iX опция программного обеспечения для активации двух входов энкодера на приборе
- OMNI-IX-SO-BEA*: OmniScan iX опция программного обеспечения для активации ослабления обратного эхо сигнала на приборе
|
Размеры (Ш х В х Д) |
|
|
Стандартный настольный корпус |
375 мм х 238 мм х 185 мм |
|
Корпус для монтажа в стойку |
485 мм х 222 мм х 190 мм |
|
Вес |
6,5 кг |
|
Дисплей |
800 х 600, 10,4 ‘' цветной ЖК-экран TFT |
|
Разъемы |
BNC (2.4 или 8) |
|
Генератор |
|
|
Количество |
2, 4 или 8 |
|
Выходной импульс |
50 В, 100 В, 200 В, 300 В (±10 %) |
|
Длительность импульса |
Настраивается от 30 нс до 1 000 нс (±10 %), разрешение 2,5 нс. |
|
Время спада |
менее 7 нс |
|
Форма импульса |
Отрицательный прямоугольный импульс |
|
Выходное сопротивление |
менее 7 Ом |
|
Приемник |
|
|
Количество приёмников |
2, 4 или 8 |
|
Диапазон усиления |
от 0 до 100 дБ, с шагом |
|
Максимальный входной сигнал |
20 Вp-p (масштаб 128 %) |
|
Минимальная чувствительность |
200 мкВp-p (масштаб 128 %) |
|
Эквивалентный входной шум |
160 мкВp-p (среднеквадратически |
|
Входное полное сопротивление |
50 Ом |
|
Фильтры на входе (полоса пропускания 100 %) |
Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный: 1 МГц от 0,25 МГц до 1 МГц |
|
(для низкочастотных преобразователей) Высокочастотный: от 12 до 35 МГц, от 15 до 35 МГц и от 20 до 35 МГц |
|
|
(для высокочастотных преобразователей) Широкополосный: от 2 до 25 МГц |
|
|
Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный: 1 МГц от 0,25 МГц до 1 МГц |
|
|
Детектирование |
Положительная и отрицательная полуволна, полная волна, недетек-тированный сигнал |
|
Режим |
ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой). В режиме РС максимальное количество генераторов равно половине количества каналов. |
|
Сглаживание |
Цифровое |
|
ВРЧ |
|
|
Количество точек |
32 (диапазон до 40 дБ). Точка ВРЧ может иметь отрицательное значение |
|
Максимальное нарастание коэффициента усиления |
20 дБ/мкс |
|
Сбор данных |
|
|
Частота измерения А-скана |
6 000 A-сканов в секунду (ЧЗИ/N, где: N= количество каналов) (512-точечный А-скан). |
|
Максимальная ЧЗИ |
12 кГц (С-скан + режим сигнализации). До 6 кГц с записью всех данных А-скана. |
|
Обработка данных |
|
|
Усреднение в реальном времени |
2, 4, 8, 16 |
|
Стробы |
|
|
Кол-во |
3: I (интерфейсный), A и B (измерительные) |
|
Синхронизация |
I, A, B по зондирующему импульсу; B по стробам I и А (постсинхронизация). |
|
Аттенюатор донного эхо-сигнала (BEA) |
Первая половина имеющихся каналов (например: на 4-канальном приборе функция BEA на каналах 1 и 2) |
|
Запись данных |
|
|
А-скан |
6 000 A-сканов в секунду (512-точечный A-скан) (скорость передачи 3 Мб/с) |
|
С-скан |
12 000 (A1, A2, A3, T1, T2, T3) (3 строба); 12 кГц (низкая частота для выявления коррозии) |
|
Память |
Внутренняя, на карте CompactFlash 8 Гб |
|
Отображение данных |
|
|
Частота обновления |
60 Гц |
|
Режим отображения |
А-скан, B-скан, С-скан, ленточная диаграмма и несколько А-сканов |
|
Синхронизация данных |
|
|
По времени |
от 1 Гц до 12 кГц |
|
По кодировщику |
На 1 или 2 осях, разделённых на 1-65 536 шагов |
Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
- Сертификат об утверждении типа средств измерений РФ.
Соответствуют стандартам:
- Компании Rolls Royce согласно RPS705-QCTP6265;
- Компании GE Aircraft Engines согласно P29TF82 многоканального контроля Класса A, B и C и P3TF31 Класса A и B.(тж. известн. как DFO P3TF22, P3TF30 и P3TF35).
