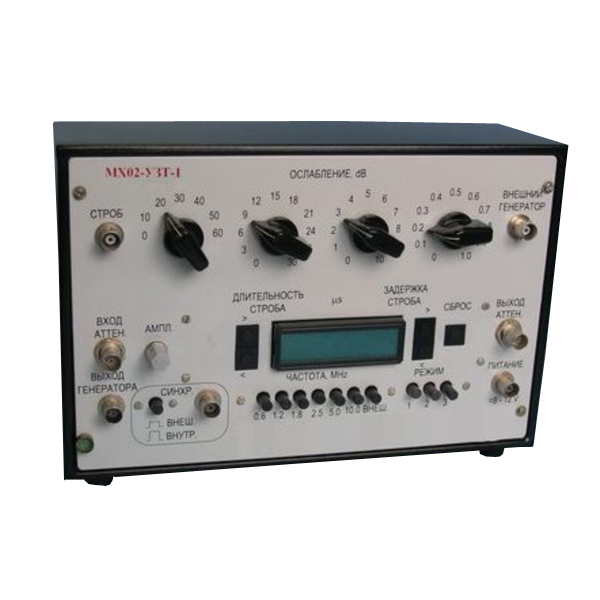

Ультразвуковой тестер МХ02-УЗT-1

498 078 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Ультразвуковой тестер МХ02-УЗТ-1 предназначен для измерения основных параметров ультразвуковых дефектоскопов (типа УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других типов отечественного и зарубежного производства) при регулировке, ремонте и поверке в соответствии с ГОСТ 23667 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».

Тестер состоит из импульсного генератора фиксированных частот, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ - 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC).


Устройство обеспечивает:

Ультразвуковой тестер формирует и воспроизводит испытательные сигналы с нормируемыми электрическими характеристиками, позволяющие совместно с другими средствами измерений измерять следующие параметры электронных блоков дефектоскопов:

  • максимальная чувствительность приемника;
  • нелинейность амплитудной характеристики;
  • погрешность измерения отношений амплитуд сигналов на входе приемника;
  • глубина, задержка и длительность ВРЧ;
  • погрешность глубиномерного устройства;
  • погрешность настройки порогового индикатора;
  • уровень отсечки помех;
  • диапазон скоростей ультразвука.

Электронный блок

1 шт.

Блок питания сетевой

1 шт.

Нагрузка согласующая

1 шт.

Тройник в/ч

1 шт.

Кабель соединительный в/ч

3 шт.

Перемычка в/ч

1 шт.

Чемодан укладочный

1 шт.

Руководство по эксплуатации

1 шт.

Рабочие частоты внутреннего генератора

0,625; 1,25; 1,8; 2,5; 5,0; 10,0 МГц

Диапазон частот, воспроизводимых от внешнего генератора

от 0,2 до 15,0 МГц

Амплитуда выходного сигнала

2 В

Длительность фиксированных радиоимпульсов

от 3 до 5 периодов установленной частоты

Длительность регулируемых радиоимпульсов

от 0,5 до 80 мкс

Диапазон задержки радиоимпульсов

от 2 до 2000 мкс

Диапазон ослабления аттенюатора

от 0 до 101 дБ

Дискретность отсчета аттенюатора

0,1 дБ

Погрешность ослабления аттенюатора

± (0,1 + 0,0075 N) дБ

Входное и выходное сопротивление аттенюатора

50 Ом

Электрическое питание

сеть переменного тока 220 В 50 Гц

Диапазон рабочих температур

от – 10 до + 35 °С

Габаритные размеры

не более 320x180x110 мм

Масса

не более 4 кг
