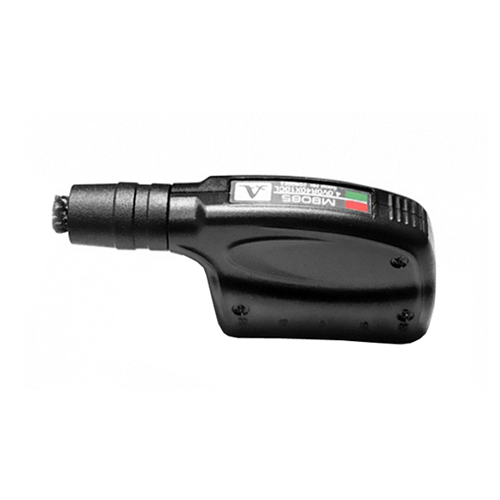

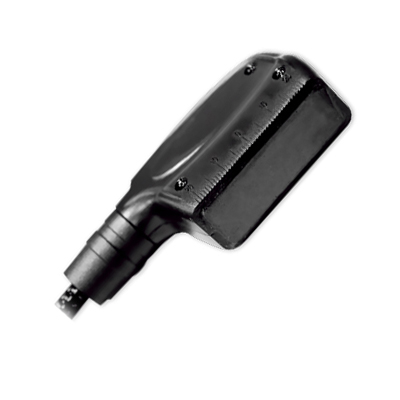

Антенная решетка M9065 для дефектоскопа А1550

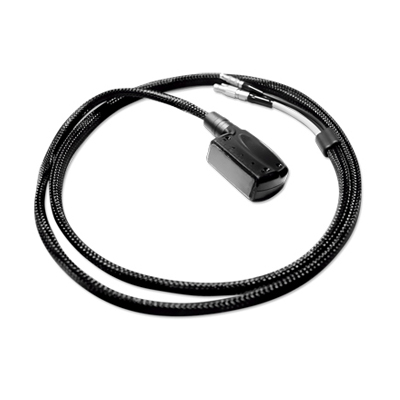

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.
Область применения |
контроль сварных швов |
Количество элементов антенной решетки, шт |
16 |
Акустическая апертура, мм |
40 х 10 |
Номинальная частота, МГц |
4 |
Область сканирования, ° |
от 35° до 85° |
Рабочий тип волн |
Поперечные |
Габаритные размеры (Д х В х Г), мм |
90 х 42 х 22 |
Масса с кабелем, г, не более |
200 |
Условия эксплуатации: |
|
-температура воздуха, С° |
от - 20 до + 45 |
- относительная влажность воздуха при температуре +25С, %, не выше |
85 |
