Ультразвуковые преобразователи прямые совмещенные П111

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия:

Прямые совмещенные ультразвуковые преобразователи П111

Пьезоэлектрические преобразователи предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утонений в металлоконструкциях и стенках изделий, в т. ч. из низколегированных и аустенитных сталей в соответствии с существующими ГОСТами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96 и пр.
Преобразователи П111 обладают средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности. Типичная форма импульса с количеством полупериодов, зависящим от частоты, размера пьезопластины и прочих факторов. Ширина спектра по уровню -6dB от 30 до 60%.
Все преобразователи снабжены встроенными согласующими элементами и разъемами Лемо0. Протектор преобразователей выполнен из высокопрочной керамики.



Обозначение преобразователей

Эффективная частота, МГц

Диаметр

пьезоэлемента, мм

Габаритные размеры, мм*

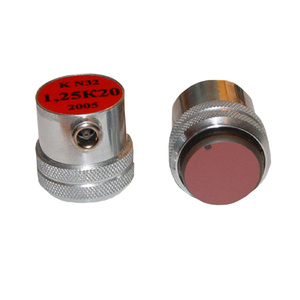

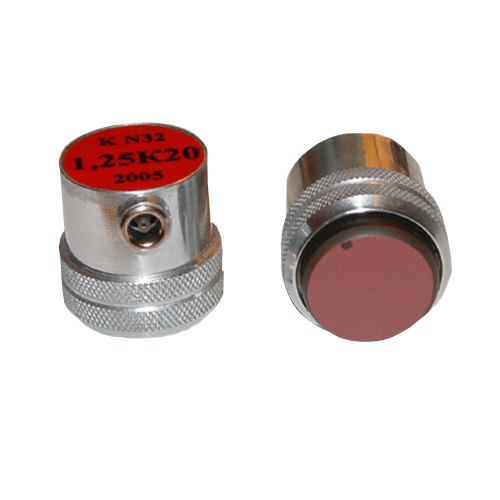

П111-1,25-К20

1,25

19

∅ 24 х 25 / 26 х 26

П111-1,8-К20

1,8

19

П111-1,8-К16

1,8

15

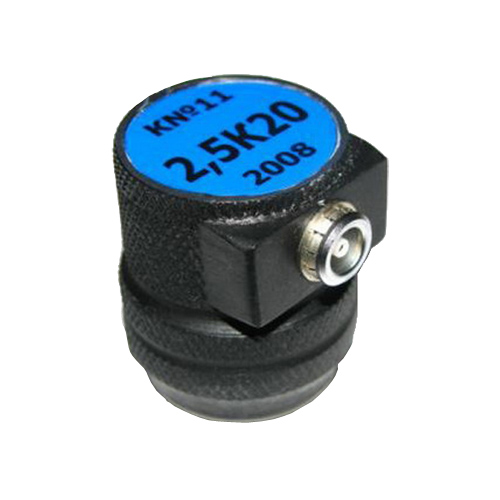

П111-2,5-К20

2,5

19

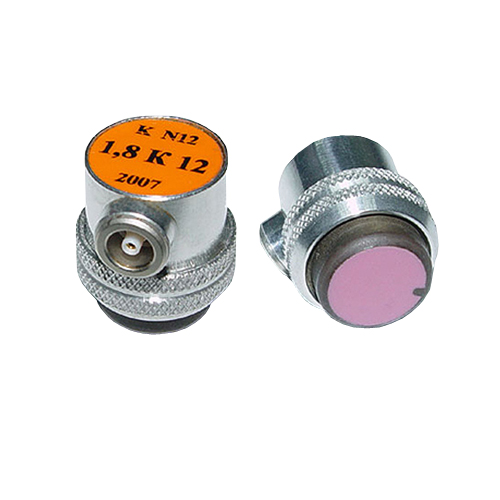

П111-1,8-К12

1,8

12

∅ 19 х 22

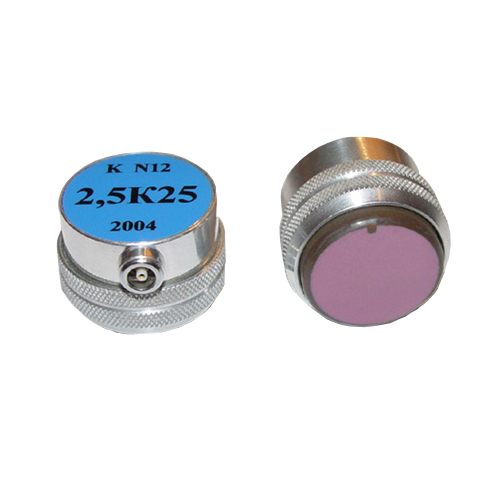

П111-2,5-К25

2,5

25

∅ 32 х 26

П111-2,5-К12

2,5

12

∅ 17 х 25

П111-5-К12

5

12

П111-5-К6/10

5

6

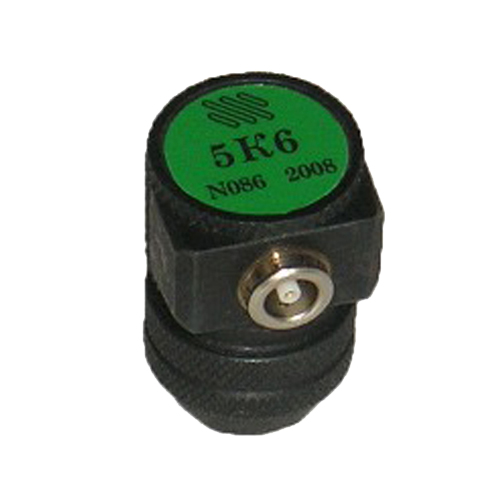

П111-5-К6

5

6

∅ 18 х 25 / 19 х 22

П111-10-К6

10

6

П111-10-К4

10

4



* Габаритный размеры могут быть изменены. Уточняйте у специалистов компании.
