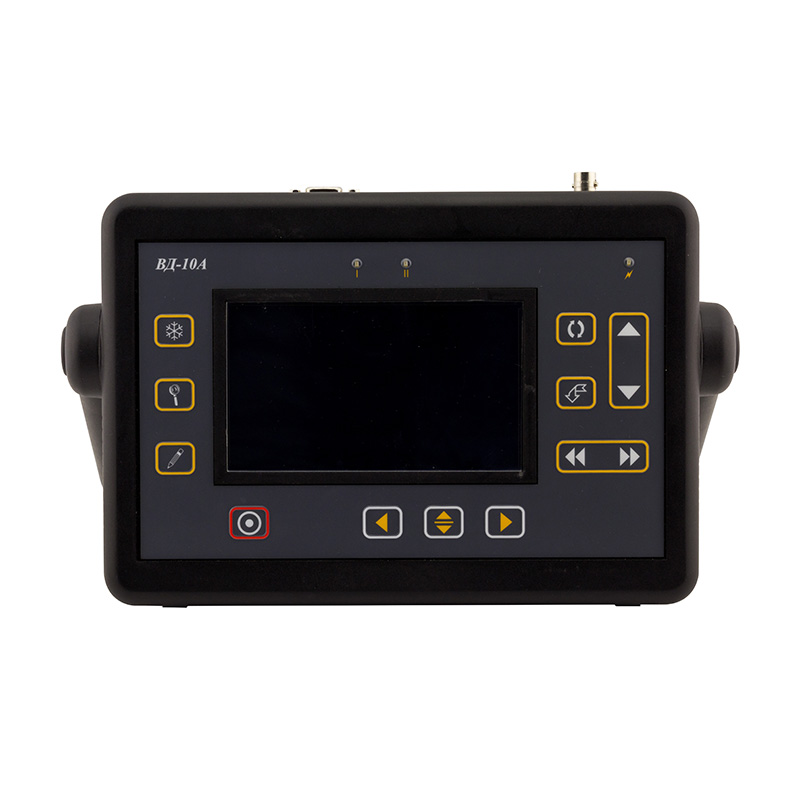

Автогенераторный вихретоковый дефектоскоп ВД-10А

199 500 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 36 месяцев

Обнаружить поверхностные и подповерхностные повреждения способен дефектоскоп ВД-10А. Основной отличительной особенностью данной модели прибора является возможность проведения контроля и определения дефектов методом вихревых токов. Благодаря этому прибор способен определять дефекты практически на любых металлических изделиях любой формы и конфигурации, в число которых входят детали, применяемые в авиастроительстве. Кроме того, имеется возможность работы с деталями и поверхностями, выполненными из таких металлов как титан, сталь, алюминий, магний и других ферромагнитных и неферромагнитных сплавов и металлов. Важно отметить, что данная модель способна определять наличие трещин и повреждений металлов, поверхность которых покрыта краской или защитным покрытием. Устройство обладает уникальным быстрым алгоритмом автоматической настройки, который обеспечивает возможность работать с совершенно различными изделиями, пользуясь только одним стандартным преобразователем.

Дефектоскоп ВД-10А может быть использован совместно с рядом вихретоковых параметрических преобразователей, которые имеют рабочую частоту в диапазоне от 0.8 МГц до 3.0 МГц, что сильно расширяет область применения устройства. При этом рабочая частота встроенного генератора составляет 2.6 МГц. Измерительные возможности данной модели позволяют осуществлять контроль и поиск трещин под защитным слоем толщиной около 0.5 мм. При этом минимальный размер поддающейся обнаружению трещины составляет приблизительно 2 мм, ширина трещины может быть от 1 мкм и глубина 200-500 мкм в зависимости от покрытия и материала, из которых выполнен контролируемый объект.

В стандартный комплект поставки кроме основных составляющих устройства входят также контрольные образцы, позволяющие выполнить настройку и калибровку дефектоскопа ВД-10А. Также вместе с устройством поставляется защитный чехол, специальный кейс для транспортировки и руководство по эксплуатации прибора.

Автогенераторный вихретоковый дефектоскоп предназначен для оперативного контроля поверхностных и подповерхностных дефектов методом вихревых токов,  в различных деталях сложной конфигурации из титана, стали, алюминия, магния и пр.

Широкий диапазон и уникальный алгоритм быстрой автоматической настройки вихретокового дефектоскопа позволяют обеспечивать контроль различных изделий одним преобразователем. Специальная функция имитатора дефекта позволяет проводить вихретоковый контроль без настройки на образце.

  • Блок электронный ВД-10А.  1 шт.
  • Блок питания сетевой  1 шт.
  • Преобразователи сменные 2 шт.
  • Рукоятка с кабелем 1 шт.
  • Кабель для связи с ПК 1 шт.
  • Диск с программным обеспечением  1 шт.
  • Защитный чехол  1 шт.
  • Контрольные образцы  1 шт.
  • Руководство по эксплуатации 1 шт.
  • Сумка (кейс) для транспортировки и хранения 1 шт.

ПРИМЕЧАНИЕ. По дополнительному заказу потребителей, в комплект
поставки могут включаться дополнительные преобразователи вместе с ком-
плектом эксплуатационной документации, образцы СОП и т.п.

  • Частота генератора (от индуктивности преобразователя:0,8 ... 2 МГц
  • Диапазон индуктивности параметрических преобразователей:16 - 50 мкГн
  • Диапазон значений удельной электропроводимости немагнитных материалов:0,1...60 МСм/м
  • Режимы:статический, динамический
  • График : амплитудная развертка
  • Распознавание отрыва преобразователя : +
  • Мин. протяженность дефектов (без покрытия/покрытие толщиной 0,5 мм):2/5 мм
  • Мин. глубина на плоских участках вдали от края (без покрытия/покрытие толщиной 0,5мм):

-магний, алюминий, медные сплавы - 200/500 мкм;

-жаропрочные и титановые сплавы - 500/1000 мкм;

-сталь типа 30ХГСНА - 200/500мкм.

  • Минимальное раскрытие: 1 мкм
  • Дисплей: ЭЛД с настраиваемой яркостью, 110 х 65 мм; 240 х 128 пикс
  • Запоминающее устройство: 100 настроек, 750 результатов
  • Типы преобразователей:параметрические
  • Разъем преобразователей: СР50 (BNC)
  • ПК порт: RS232
  • Электропитание: 15V DC, 1.5А
  • АКБ: Встроенный Li-Ion 10,8 В / 4000 мА/ч
  • Ресурс АКБ:порядка 8 ч
  • Рабочая температура: -20 ... +55 Сº
  • Габариты дефектоскопа ВД-10А :170x250x50 мм
  • Масса дефектоскопа ВД-10А + АКБ: 1,4 кг



  • Сертификат соответствия Российского Морского Регистра
  • Сертификат соответствия на дефектоскоп
