Комплект для контроля замковой резьбы бурового оборудования

792 724 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Обнаружение и измерение размеров трещин во впадине наружной замковой резьбы бурового оборудования ручным преобразователем и механизированным сканером, во впадине внутренней замковой резьбы ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.

Особенности:

  • один комплект для контроля любой замковой резьбы с углом профиля 60°;
  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 1,0 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • настройка дефектоскопа нажатием одной кнопки;
  • измерение глубины и протяженности обнаруженных трещин;
  • нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
  • контроль как наружной резьбы (сканером), так и внутренней резьбы (вручную);
  • контроль разгрузочных канавок высоколокальным преобразователем;
  • контроль тела трубы, сварного шва, выборок под ключ.
  • гарантия на преобразователи и каретки – 1 год;
  • гарантия на блок обработки и отображения информации, сканер и контрольные образцы – 2 года.

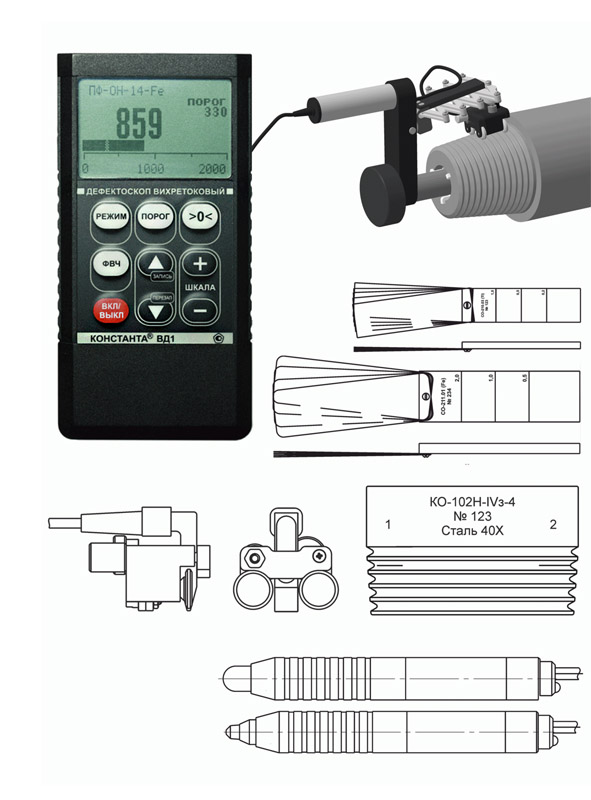

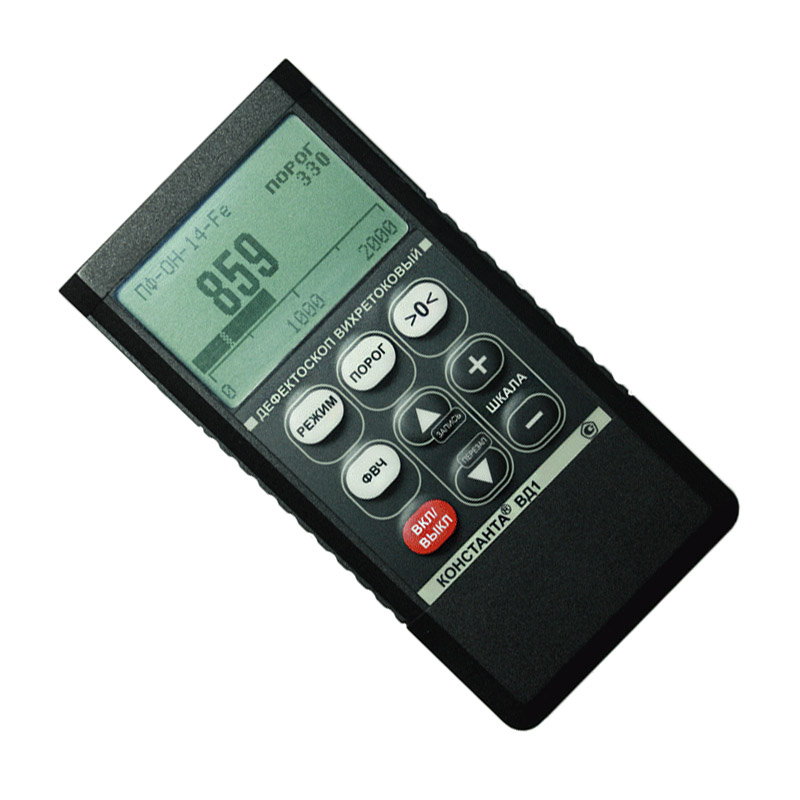

  • блок обработки и отображения информации - дефектоскоп «Константа ВД1»;
  • руководство по эксплуатации;
  • методика поверки;
  • сканер типа «Паук», в составе:
    • устройство позиционирования и перемещения;
    • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 16 до 45 мм;
    • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 35 до 105 мм;
    • каретка для удержания преобразователя на резьбе;
    • вихретоковый преобразователь к сканеру типа «Паук» для контроля резьбы ферромагнитных или немагнитных объектов (по требованию заказчика на выбор);
    • руководство по эксплуатации сканера с методикой контроля;
  • преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4 (для ручного контроля наружной и внутренней резьбы);
  • паспорт на преобразователь ПФ-Р4-1х3-Fe и каретку ККЗ-4;
  • контрольный образец КО-102Н-IV-3(для проверки настройки преобразователя для контроля резьбы из ферромагнитной стали) или КО-102Н-IV-4 (для проверки настройки преобразователя для контроля резьбы из немагнитной нержавеющей стали);
  • паспорт на контрольный образец КО-102Н-IV-3 или КО-102Н-IV-4;
  • вихретоковый преобразователь ПФ-ОН-4-Fe (для контроля разгрузочной канавки, галтельных переходов);
  • сменные защитные колпачки для преобразователя ПФ-ОН-4-Fe (4 шт);
  • контрольный образец СО-210.01 (Fe) (для проверки и настройки преобразователя ПФ-ОН-4-Fe);
  • паспорт на контрольный образец СО-210.01 (Fe);
  • аккумуляторы ААА (4 шт);
  • зарядное устройство;
  • головные телефоны;
  • кабель связи с ПК по интерфейсу USB;
  • компакт-диск с драйверами и программой «Constanta – Data»;
  • упаковка.



Дополнительно могут быть поставлены

  • преобразователь для сканера типа «Паук» для контроля немагнитной нержавеющей стали;
  • преобразователь для сканера типа «Паук» для контроля ферромагнитной стали;
  • преобразователь ПФ-Р4-1х3-SS-NFM;
  • преобразователь ПФ-Р4-1х3-Fe;
  • каретка ККЗ-4;
  • сканеры типа «Скоба» на различные диаметры:
    • ССН-25-50;
    • ССН-45-90;
    • ССН-70-140;
    • ССН-105-210;
  • запасные преобразователи и преобразователи других типов, представленных в каталоге;
  • контрольный образец из нержавеющей немагнитной стали КО-102Н-IV-4;
  • контрольные образцы других типоразмеров резьбы: КО-86Н-IV-3, КО-133Н-IV-3, КО-88Н-I-3, КО-102Н-IV-4;
  • контрольные образцы замковой резьбы других типоразмеров из ферромагнитной и нержавеющей немагнитной стали;
  • сканеры для контроля внутренней резьбы;
  • преобразователь ПФ-ОН-14-Fe, (для контроля тела бурильной трубы, радиусных переходов, сварного шва);
  • контрольный образец СО-211.01 (Fe) (для проверки и настройки преобразователя ПФ-ОН-14-Fe).



Материал контролируемых объектов

сталь ферромагнитная;

сталь немагнитная (см. комплект поставки).

Тип контролируемой замковой резьбы

профиль I, II, III, IV, V, VI по ГОСТ 50864-96;

профиль I, II, III, IV, V по ГОСТ 28487-90;

треугольная резьба по ГОСТ 631-75;

любой типоразмер по ТУ-1324-001-86528288-2010 (кроме з-83).

Диаметр контролируемой наружной резьбы

от 30 мм до 210 мм

Диаметр внутреннего отверстия трубы

от 16 мм до 105 мм

Минимальный диаметр контролируемой внутренней резьбы

61 мм

Минимальная длина контролируемой резьбы

35 мм

Протяженность зоны контроля

3 мм

Допускаемая толщина загрязнения или смазки

0/1,0 мм

Минимальный обнаруживаемый дефект – трещина, глубиной

0,1 мм

Диапазон измерения глубины трещины

0/3¸2 мм
