Магнитно-вихретоковый дефектоскоп ВИД-345

143 970 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия, Казахстан
Гарантия: 12 месяцев

Данная модель дефектоскопа используется для обнаружения дефектов, имеющихся на конструкциях, выполненных из металлов, расположенных непосредственно под слоем изоляции. Отметим, что чаще всего с помощью представленной модели магнитно-вихретокового дефектоскопа определяют наличие таких повреждений, как трещины. Отличительной особенностью измерителя является то, что с его помощью можно определять также дефекты, расположенные, например, под слоем коррозии.

Интересно, что в основе работы данного устройства лежит метод, который представляет собой совокупность двух таких известных методов неразрушающего контроля, как магнитный и вихретоковый. Одним из ключевых элементов дефектоскопа является специализированный датчик, который  предназначен для формирования магнитного поля переменной природы. Известно, что в местах, соответствующих дефектам, магнитное поле меняет свою форму или, как еще говорят, рассеивается. В результате по наличию таких полей рассеивания и судят об имеющихся дефектах.

Несомненным достоинством ВИД-345 можно считать также то, что с его помощью можно проводить дефектоскопию грубых поверхностей. В качестве контролируемого объекта могут выступать трубы, трубопроводы, нефтепроводы, газопроводы, детали различных объектов.

Необходимо отметить повышенное удобство работы с ВИД-345. Используя этот дефектоскоп, оператор может контролировать даже загрязненные либо увлажненные поверхности. В ходе измерительного процесса возможно выявление очагов коррозиционного поражения. Измерительный прибор можно дооснастить датчиками по усмотрению пользователя. ВИД-345 имеет специальный корпус повышенной прочности, позволяющий его эксплуатировать в самых жестких природных условиях.

Помимо этого, магнитно-вихретоковый дефектоскоп ВИД-345 имеет много других достоинств, свидетельствующих о высоком качестве дефектоскопии, проводимой с помощью такого измерителя.

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.

ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.

В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

Объекты, контролируемые ВИД-345:

  • трубы, трубопроводы,
  • нефте- и газопроводы,
  • сосуды, сосуды давления,
  • объекты энергетического производства,
  • детали конструкций, машин и механизмов.

Отличительные особенности:

  • Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
  • Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
  • Оперативная корректировка режимов работы.
  • Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
  • Световая, звуковая (в комплекте наушники) сигнализация дефекта.

Особенности конструкции дефектоскопа:

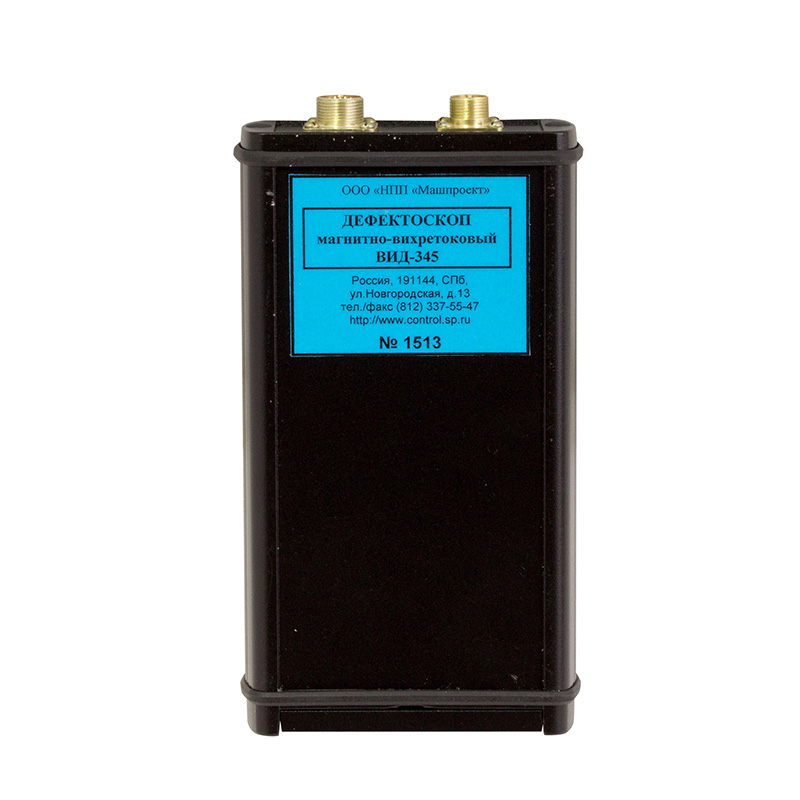

  • Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
  • Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.

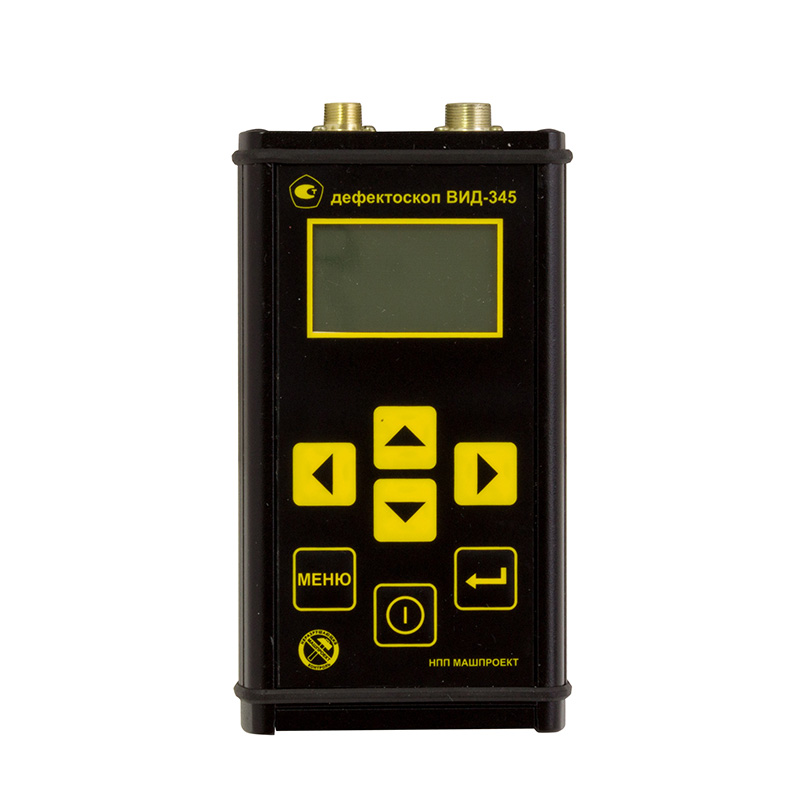

  • Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".
  • Предусмотрено оснащение дополнительными сменными датчиками.

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.

Прибор работает:

  • по грубой, скоррогированной поверхности (трубы, бывшие в эксплуатации, детали конструкций, механизмов),
  • по влажной, грязной поверхности,
  • по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.

Режимы работы ВИД-345:

Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия

применяется при толщине изоляционного покрытия от 0 до 4 мм.

Режим поиска стресс-коррозионных трещин

применяется при толщине изоляционного покрытия до 10 мм.

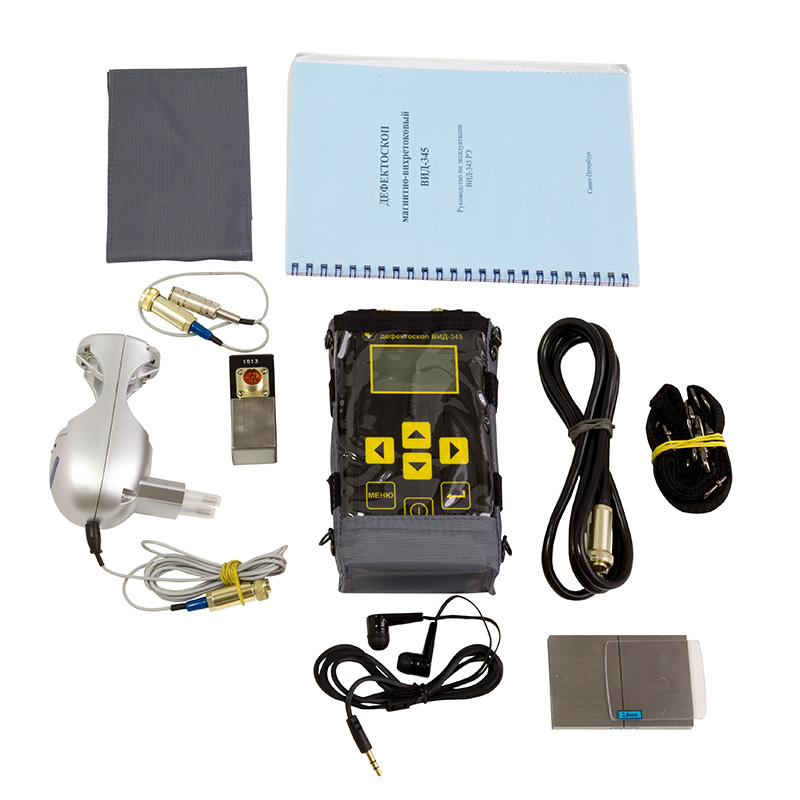

Составляющие комплекта

"Стандартный"

"Специальный"

Электронный блок дефектоскопа

+

+

Стандартный датчик «N-345»

1 шт.

2 шт.

Кабель для подключения датчика к прибору

1 шт.

2 шт.

Контрольный образец с имитацией трещины глубиной 2 мм

+

+

Контрольный образец изоляционного покрытия толщиной 2 мм

+

+

Аккумулятор (комплект из 2 шт. заранее установлен в прибор)

1 комплект

2 шт.

Зарядное устройство

+

+

Наушники с переходником

+

+

Руководство по эксплуатации (совмещено с паспортом)

+

+

Свидетельство о поверке

+

+

Защитный чехол с ремнем для фиксации прибора на груди оператора

v

+

Манжета для фиксации прибора на руке оператора

+

+

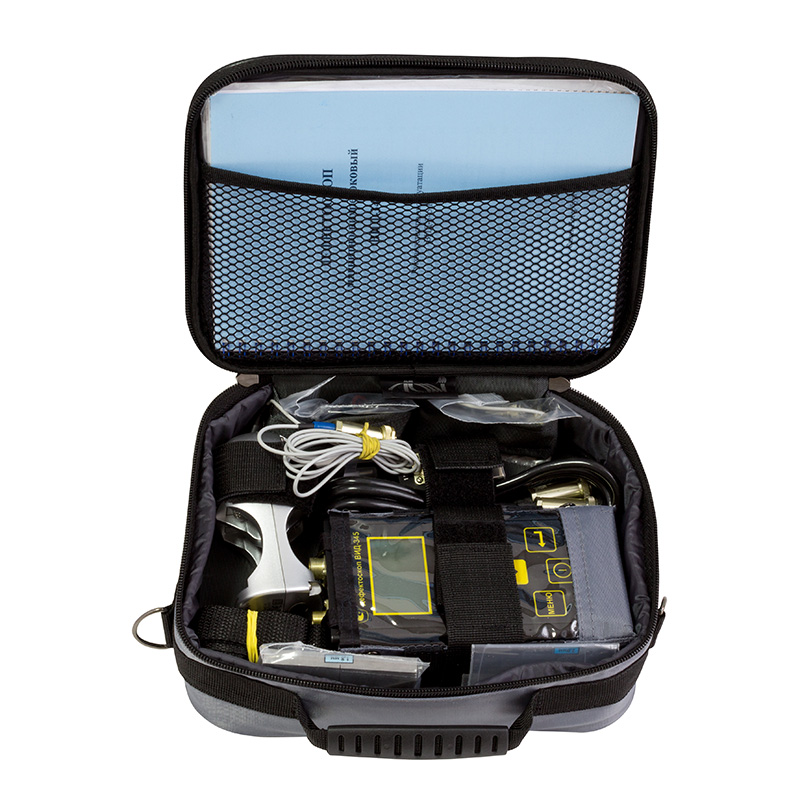

Сумка для безопасной транспортировки и хранения

+



Чемодан для безопасной транспортировки и хранения



+

Специализированная калибровка и настройка под задачи Заказчика



+

Дополнительные принадлежности:

  • Дополнительные сменные датчики.
  • Кабель для подключения датчиков к дефектоскопу.
  • Комплект запасных аккумуляторов.
  • Контрольные образцы.

Минимальная глубина выявляемой трещины

0,2-0,5 мм

Минимальное раскрытие трещины

0,05 мм

Минимальная длина выявляемой трещины

5 мм

Диапазон определения глубины трещины

0,3 - 5 мм

Погрешность определения глубины трещины

0,2 мм + 0,1h (где h - глубина)

Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения

0 - 6 мм

Погрешность определения толщины защитного покрытия или

глубины коррозионного повреждения

10 %

Максимальная толщина изоляции, позволяющая производить определение глубины трещины

10 мм

Диапазон рабочих температур

-15 ... + 40 °С

Размеры электронного блока дефектоскопа

150 х 80 х 35 мм

Размеры штатного датчика "N-345"

25 х 25 х 60 мм

Вес электронного блока дефектоскопа

не более 500 г

Питание прибора

автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK

Непрерывное время работы от аккумуляторов

до 10 ч.

Контроль разряда аккумуляторов

есть

Гарантийный срок обслуживания

12 мес.

Дефектоскоп ВИД-345 прошел метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и республики Казахстан.
