Вихретоковый дефектоскоп Phasec

по запросу
Наличие на складе: уточняйте у менеджера
Производство: GE Sensing & Inspection Technologies, США
ГосРеестр: Россия
Гарантия: 12 месяцев

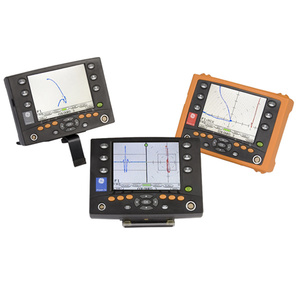

Новое семейство вихретоковых дефектоскопов Phasec представлено тремя моделями: дефектоскоп Phasec 3, дефектоскоп Phasec 3s, дефектоскоп Phasec 3d.

Многофункциональный вихретоковый дефектоскоп Phasec 3d обеспечивает высокую эффективность в режиме вращения и измерения электрической проводимости, наряду с большим выбором частотных фильтров и потенциальных режимов. Это современный двухчастотный дефектоскоп в том же компактном высококачественном корпусе, что и Phasec 3s.

Версия вихретокового дефектоскопа Phasec 3 с большим цветным экраном и цветовым кодированием каждого канала упрощает идентифицирование сигнала и повышает производительность.

Назначение вихретокового дефектоскопа Phasec 3:

  • Дефектоскоп с использованием вихревых токов Phasec 3 предназначен для обнаружения дефектов в структуре железосодержащих и цветных металлов, и подходит почти для всех сфер применения вихревых токов. Дефектоскоп Phasec 3 предлагает полнофазовую функциональность в сверхкомпактном корпусе.
  • Области применения дефектоскопов Phasec 3 / Phasec 3d / Phasec 3s:
  • Обнаружение трещин на поверхности металлов
  • Проверка материала под нанесенным покрытием, не содержащим железа, таким как краска и масло
  • Обнаружение трещин в подповерхностных слоях и участков коррозии в цветных металлах
  • Двухчастотное управление позволяет минимизировать воздействие таких артефактов, как отражательные экраны трубопроводов и улучшает вероятность обнаружения дефектов
  • Осмотр внутреннего диаметра отверстий в соединительных деталях при использовании в комплекте с приводом вращения
  • Электрическое измерение удельной электропроводности для идентификации цветных металлов, проверки качества термической обработки, оценка эксплуатационных повреждений вследствие перегрева, а также измерение плотности деталей, изготовленных из порошкового металла

Частотный диапазон:

10Гц - 10 МГц, ступени 1188

Регулировка усиления:

-8 - +96 дБ, ступенями 0.1 дБ

Регулировка фазы:

0 - 359,9 0, ступенями 0.1

Фильтры:

ФВЧ: dc-ultra-1-1200 Гц, 1675 шагов; ФНЧ: 3-1500 Гц, 2440 шагов

Рабочие режимы:

одночастотный, измерение электрической проводимости, измерение толщины покрытия

Дисплей:

цветной TFT, размер изображения 117.2 х 88.4 мм, разрешение экрана 320 х 240 пикс.

Внутренняя память:

200 блоков настроек, 200 изображений разверток

Подключение преобразователя:

12-контактный Lemo разъем

Аналоговые выходы:

2 канала, настраиваемые по X1, Y1, X2, Y2,X mix или Y mix

Размеры:

192 х 139 х 57 мм (Ш х В х Г)

Вес (в комплекте):

1.1 кг

Сравнительная таблица основных данных дефектоскопов Phasec

Модель вихретокового дефектоскопа

Phasec 3s

Phasec 3

Phasec 3d

Количество частот

1

1

2

Частотный диапазон

10 Гц – 10 МГц

10 HГц – 10 МГц

10 Гц – 10 МГц

Режим измерения электропроводности

да

да

да

Режим контроля при вращении

да

нет

да

VGA выход

да

да

да

Аналоговые выходы

2

2

2

12 контактный разъем преобразователя

да

да

да

7 контактный дополнительный разъем

да

да

да

У дефектоскопов Phasec 3s, Phasec 3d - добавлена возможность проведения динамического контроля с помощью вращающегося зонда, что позволяет более быстро и точно диагностировать болтовые отверстия.
