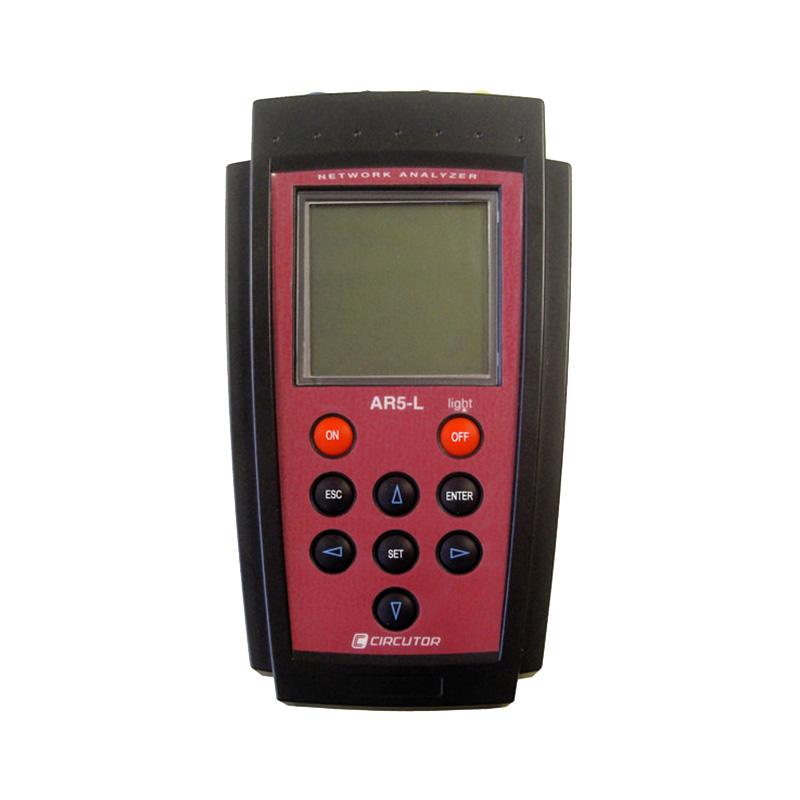

Анализатор электричества Circutor AR.5 L
Предназначены для измерения качественных и количественных показателей электроэнергии в однофазных, трех- и четырехпроводных трехфазных сетях переменного тока. Прибор применяется при обследовании электросетей с целью построения графиков потребления активной и реактивной мощности, определения показателей качества энергии, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования. Электроанализатор имеет все необходимое для работы в портативном режиме: небольшой вес, автономное питание, большую память для хранения данных и возможность перепрограммирования для решения разнообразных задач.
Особенности электроанализаторов AR5L:
- возможность регистрации следующих параметров электроэнергии: гармоники, возмущения, переходные процессы, фликер, потребление энергии;
- возможность установки программы в зависимости от выбранных параметров;

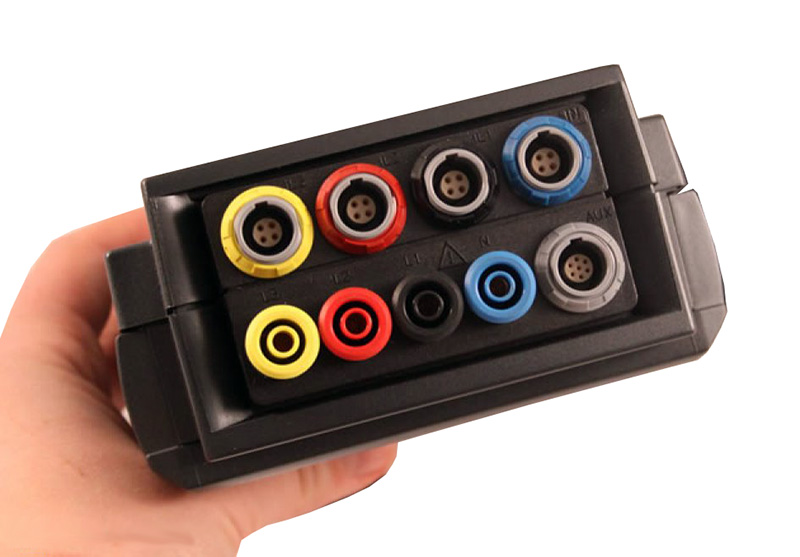

- наличие 4-х входных каналов напряжения и 4- каналов тока;
- большой ЖК экран с возможностью отображения до 30 электрических параметров;
- удобный интерфейс с помощью кнопок на лицевой панели;
- объем внутренней памяти 1Мб (линейная память / циклическая память);
- автоматическое вычисление имеющейся в наличии свободной памяти;
- отдельные файлы для хранения значений каждого измеряемого параметра;
- обмен данными с ПК;
- самостоятельное обнаружение подсоединенных клещей;
- специализированное программное обеспечение POWERVISION;
- аккумуляторная батарея на 10 ч;
- компактные размеры и малый вес (0.8 кг).
Основные функции:
- Энергосбережение: обнаружение и недопущение избыточного потребления энергии (кВтч); анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление; расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар); анализ исправности счетчиков электроэнергии и обнаружение погрешностей.
- Электрозащита: электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.
- Поиск оптимального решения: с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.

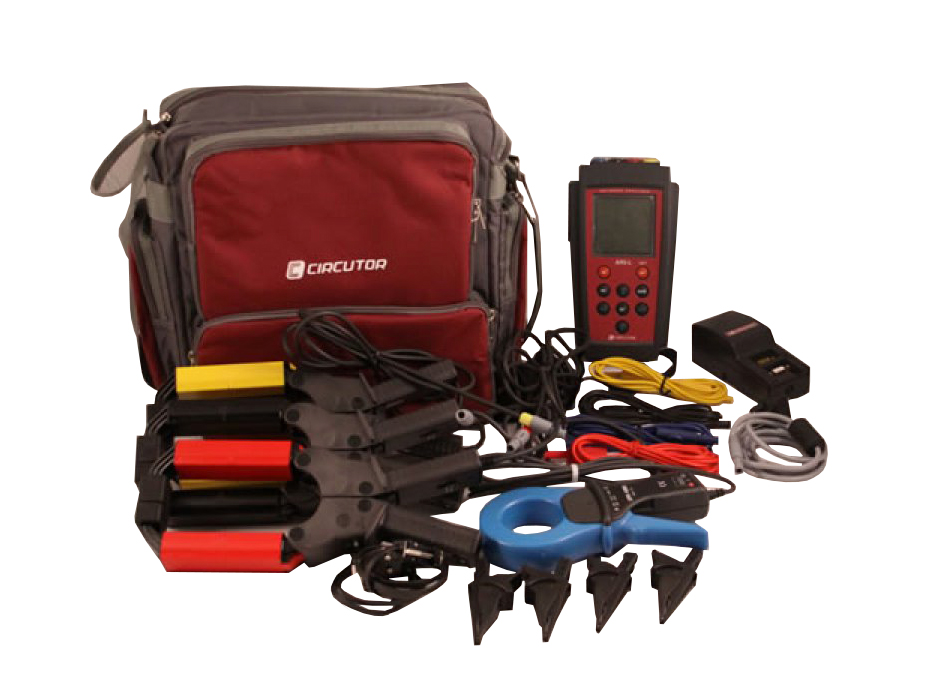

Комплектация анализатора качества электроэнергии AR.5:
- модуль для измерений;

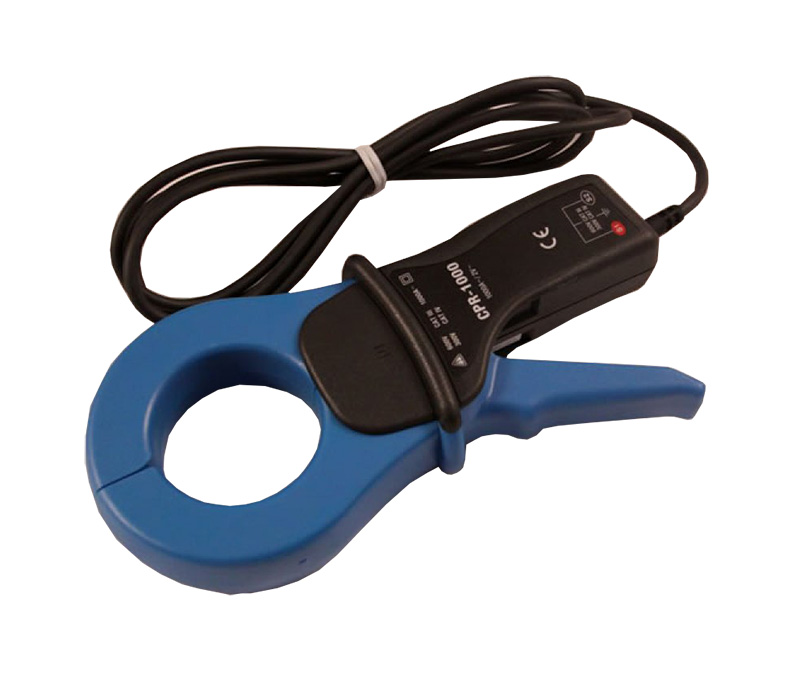

- двухдиапазонные клещи 1-200 А, 10-2000 А;
- сумка для транспортировки и хранения;
- PowerVision, софт;
- «крокодил» зажимы;
- руководство (рус.)
Дополнительная комплектация AR.5:

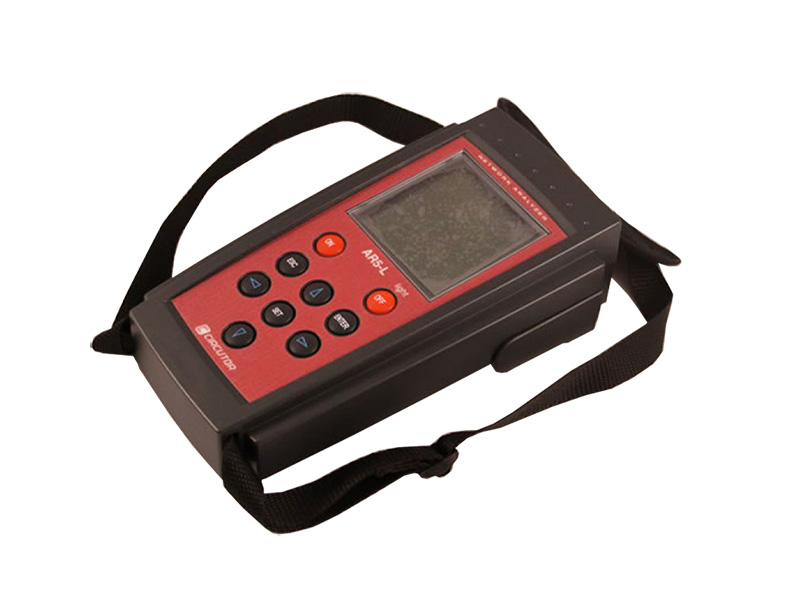

- чехол для защиты прибора, при проведении измерений в условиях повышенной влаго-, пыле-, удароопасности;

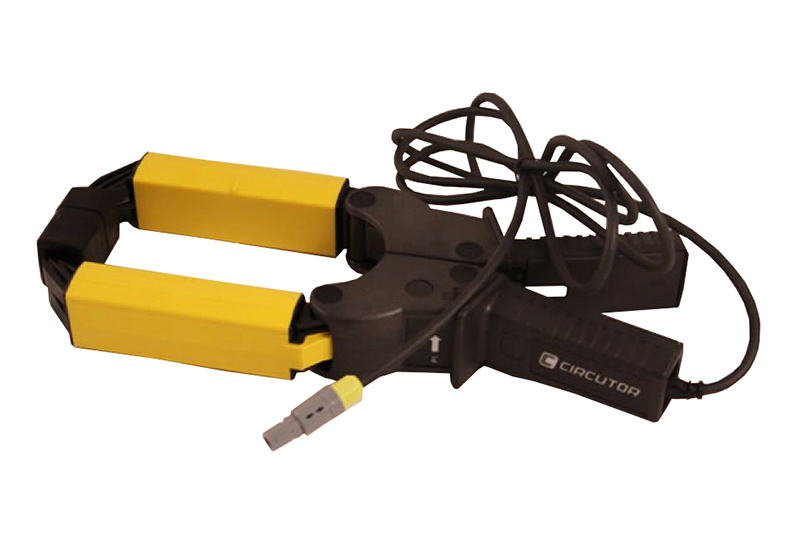

- гибкие клещи C-FLEX;
- клещи.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Параметры сети, сохраняемые в запоминающем устройстве анализатора, зависит от типаэлектрических сетей
|
Условное обозначение |
L1 |
L2 |
L3 |
3-х фазное значение |
Напряжение(фаза-нейтраль) |
V |
• |
• |
• |
|
Сила тока |
A |
• |
• |
• |
• |
Сила тока на нейтрали (модель AR5-L) |
IN |
• |
|||
Частота |
Hz |
• |
|
|
|
Мощность акт. |
kW |
• |
• |
• |
• |
Мощность реакт. L (индуктивная) |
kvarL |
• |
• |
• |
• |
Мощность реакт. С (емк.) |
kvarC |
• |
• |
• |
• |
Мощность |
kVA |
|
|
|
• |
Коэфф-т мощности |
PF |
• |
• |
• |
• |
Энергия акт. |
kWh |
|
|
|
• |
Энергия реакт. L |
kvahL |
|
|
|
• |
Энергия реакт. С |
kvahC |
|
|
|
• |
Гармоники, напряжение |
|
• |
• |
• |
|
Гармоники, сила тока |
|
• |
• |
• |
|
Гармоники тока нейтрали (модель AR5-L) |
|
• |
Характеристики анализатора электроэнергии AR 5
Характеристики |
Значение |
Кол-во фаз |
3 |
Напряжение(макс) |
500В (фазовое) / 866В (межфазное) |
Сила тока (макс) |
20000А |
Класс точности по току и напряжению |
0.5 |
Класс точности по мощности и энергии |
1 |
Монитор |
графический жк экран 160х160 |
ПК |
RS232 |
ПО |
Power Studio, Windows |
Питание |
220В, интегрированная АКБ |
Габариты и масса: |
200х130х62 мм, 600 грамм |
Сетификат об утверждении типа Средств Измерений РФ.
