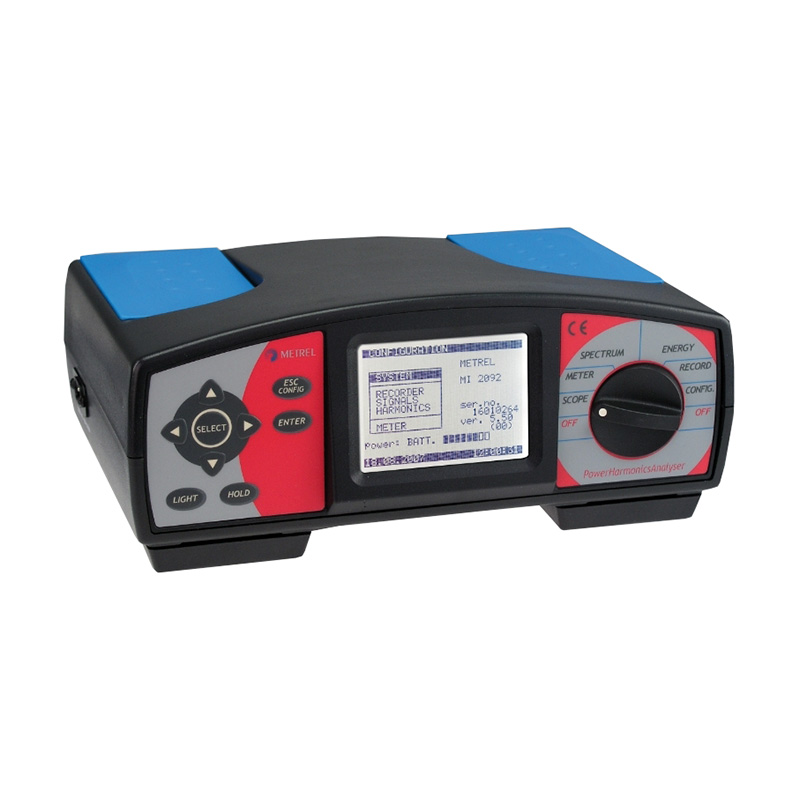

Анализатор качества электрической энергии Metrel MI 2092 Power Harmonics Analyser

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Metrel d.d., Словения
ГосРеестр: Россия
Гарантия: 12 месяцев

Снят с производства.

Трехфазный анализатор качества электрической энергии Metrel MI 2092 Power Harmonics Analyser - это портативный измерительный прибор, предназначенный для осуществления мониторинга, регистрации и анализа основных показателей электросетей. Power Harmonics Analyser обладает функциями просмотра измеряемых величин в режиме реального времени (в том числе функцией осциллограф) и возможностью удалённого управления. Прибор помещен в корпус с высокой степенью защиты от попадания влаги и инородных предметов. Набор функций прибора Power Harmonics Analyser охватывает все необходимые параметры для анализа качества электроэнергии.

Функции анализатора качества электроэнергии MI 2092 Metrel:

  • измерение тока и напряжения на 3 фазах;
  • расчет коэффициента гармоник и анализ высших гармоник до 63-й гармоники;
  • измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности);
  • периодический и статистический анализ результатов;
  • регистрация событий: провалов, выбросов и прерываний тока и напряжения;
  • функция осциллографа для отображения формы и общих характеристик сигналов в режиме реального времени;
  • измерение энергии (функция счетчика энергии).

Отличительные особенности анализатора электроэнергии MI 2092 Metrel:

  • возможность выбора до 64 регистрируемых параметров для режимов периодической регистрации и регистрации по EN50160;
  • запуск регистрации вручную, по времени, по уставке. Кольцевой и линейный режим регистрации;
  • поддержка соединения по методу Аарона (метод 2 ваттметров);
  • ПО PowerLink (интерфейс RS232) позволяет настраивать прибор, считывать записанные данные, осуществлять автономный анализ записанных результатов и оперативный анализ текущих значений измеряемых величин;
  • графическое и табличное представление записанных данных, мощные инструменты анализа (периодический и статистический анализ);
  • возможность дистанционного управления прибором и получения результатов измерений с помощью опционального аналогового или GSM-модема. Передача SMS-сообщений о состоянии памяти и завершении записи на мобильный телефон оператора;
  • энергонезависимая память 2048 кБайт;
  • размеры: 265 x 110 x 185 мм;
  • масса (без аксессуаров): 2 кг.



Комплект поставки:

  • прибор - Metrel MI 2092 Power Harmonics Analyser;
  • клещи 1000А/1В, 3шт.;
  • наконечники для измерений, 3шт.;
  • «крокодил», зажимы, 4шт.;
  • кабели для измерений, 6 шт.;
  • шнур сетевой;
  • шина RS232, интерфейсная;
  • АКБ 1,2 V NiMH-Akkus, комплект, 4 шт.;
  • программное обеспечение PowerLink (CD-диск);
  • руководство;
  • калибровочное свидетельство.

 Дополнительная комплектация:

  • малые токоизмерительные клещи до 5А - 1 штука (необходим А1039);
  • малые токоизмерительные клещи на 100А - 1 штука (необходим А1039);
  • A 1037 трехфазный трансформатор тока 5 А/1 В;
  • 3-фазный набор гибких клещей Ampflex 20A/200A/2000A;
  • 3-фазный набор гибких клещей Ampflex 30A/300A/3000A - 1 шт.;
  • гибкие клещи Ampflex 30A/300A/3000A - 1 шт.;
  • адаптер для подключения клещей к прибору;
  • набор защитных предохранителей;
  • набор плоских зажимов, 4 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Переменный ток(АС)



Входы

3

Входное напряжение

10-550В скз L-N

Перенапряжение(максимальный допуск)

600 В скз L-N ( не более 10000 мс)

Погрешности

± 0.5% от измеренной величины ±2 емр

Разрешение

0.1В

Коэффициент амплитуды(максимальный)

1,4

Частота дискретизации

6.4 кГц

Частоты

43-68 Гц (частоты основной гармоники)

Переменный ток



Входы

3

Напряжение входное

0.02-1В скз 0,02 In ... In

Разрешение

0.3 мВ

Перегрузка(максимальная)

1.5 In синусоидальный ток

Погрешность

± 0.5 % от измеренного ± 6 емр + погрешность измерителя

Макс. коэффициент амплитуды

2,5

Частота дискретизации

6.4 кГц

Функции замеров

Погрешность

Разрешение



cos φ, P, S, U, PF, I, Q

± 1.0% от измеренного ( P, Q, S)

0,01 от измеренного ( P, Q, S)

Анализ высших гармоник до 63-й

0.2 % x Ur /U (или Ir/I)

0.1%

Графика



Период интегрирования

1- 1800 сек

Регистрируемые сигналы(макс)

64

Условия работы



Напряжение (DC) для измерения мощности

0.02 Un - Un

Постоянный ток



Коэффициент мощности (PF)

0.02 In - In

Частота

четыре квадранта (1 емк. – 0 – 1 инд.)

Сигналы (форма)

45-65 Гц



Синусоидальные напряжение и ток

Связь с ПК

Шина RS232

Экран

Подсвечиваемый жк дисплей, 160х116

Запоминающее устройство

Оперативное статическое ЗУ, 2 мБ емк.

Питание

230В либо 4x1,2 В NiCd / NiMh АКБ IEC LR 14

Перенапряжение(категория)

600 В CAT III

Защита Metrel MI 2092

Изоляция двойная, IP-64

Прибор анализатор Metrel MI 2092 Power Harmonics Analyser внесен в Госреестр СИ Российской Федерации и имеет соответствующий сертификат под №36080-07.

Анализатор электрической энергии MI 2092 разработан в соответствии с европейскими стандартами:

по безопасности:

  • EN 61010-1

по электромагнитной совместимости (шум и защита):

  • EN 50081-1
  • EN 50082-1

измерения в соответствии с европейским стандартом:

  • EN 50160
