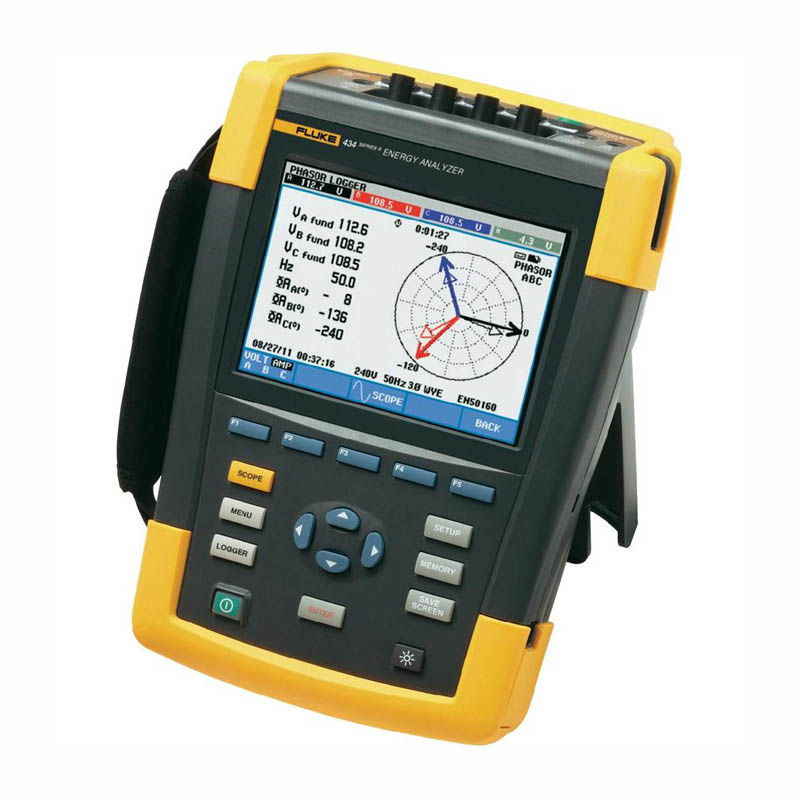

Анализатор качества электроэнергии Fluke 434-II/Basic
Анализатор качества электроэнергии Fluke-434 II является идеальным инструментом для сбора статистической информации по качеству электроэнергии. С помощью новой функции калькулятора потерь электроэнергии, модель Fluke-434 II измеряет стоимость нерационально расходуемой энергии из-за плохого качества в финансовом выражении. Возможность монетизации электроэнергии позволяет определять участки с наибольшими потерями энергии и подбирать возможные решения энергосбережения. Благодаря базовым функциям оценки качества электроэнергии Вы получаете универсальный инструмент для поиска и устранения неисправностей.
Особенности анализатора Fluke 434-II:
- калькулятор энергетических потерь – монетизация расходов из-за низкого качества энергии;
- базовые значения PQ (качества энергии) В/A/Гц, провалы мощности, выбросы, гармоники, дисбаланс;
- моментальные показания и ведение краткосрочных журналов;
- изолированный USB-порт для подключения к ПК;
- ионно-литиевая батарея для продолжительного времени работы;
- карта памяти SD (до 32 ГБ); новый полноцветный ЖК-дисплей 153 мм;
- ПО PowerLog 3.0.
Отличительные особенности:
- регистратор - анализатор показателей качества электроэнергии в 1-фазных и 3-фазных электросетях;
- TRMS измерения переменного напряжения (1 - 1000 Вскз) и силы тока (0,5…6000 А), частоты, мощности и энергии (активной, реактивной, полной), коэф. мощности;
- режим on-line мониторинга: 8-канальный осциллограф (4 сигнала U + 4 сигнала I), регистрация бросков пускового тока;
- измерение гармоник напряжения и тока (до 50-й гармоники);
- дисбаланс;
- встроенный калькулятор энергетических потерь;
- память 8 ГБ (расширение до 32 ГБ);
- интерфейс USB; ПО PowerLog 3.0 цв.;
- ЖК-дисплей с подсветкой (153 мм);
- универсальное питание;
- мягкий футляр.
Основные преимущества:
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасл. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Время работы от аккумулятора. Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.

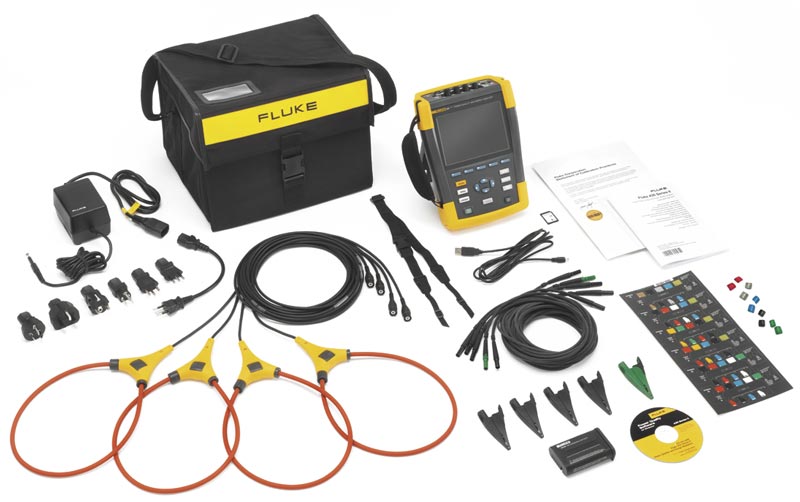

- Анализатор Fluke-434-II;
- адаптер питания BC430;
- набор переходников с вилками международных образцов;
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов);
- измерительный провод TL430 и набор зажимов типа "крокодил";
- зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки;
- i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей;
- карта памяти SD объемом 8 ГБ;
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF);
- USB-кабель A-B мини;
- C1740, мягкий футляр.
Дополнительная комплектация:
- C435 Жесткий водонепроницаемый кейс с роликами;
- Fluke TLS430 — измерительные провода и зажимы типа "крокодил" (4 черных, 1 зеленый);
- зажимы типа "крокодил" AC285 SureGrip™;
- i400s AC Current Clamp;
- i430 Flex, комплект из 4-х штук;
- токовые клещи i430 Flex;
- токовые клещи i5sPQ3 на 5 А переменного тока, 3 штуки;
- токоизмерительные клещи i2000 flex для переменного тока;
- токоизмерительные клещи i3000s для переменного тока;
- токоизмерительный щуп i1000s для переменного тока;
- светодиодный налобный фонарь L206 Deluxe;
- блок питания от сети / зарядное устройство BC430;
- комплект никель-металлгидридных аккумуляторных батарей BP190;
- интерфейсный USB-кабель OC4USB;
- кабель с адаптером для принтера PAC 91;
- оптически изолированный кабель PM9080 с адаптером RS-232;
- WC100Модуль синхронизации времени GPS430.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Вольт |
||||
Среднеквадратичное напряжение (переменное+постоянное) |
Модель |
Диапазон измерений |
Разрешение |
Точность |
434-II |
1–1000 В — между фазой и нейтралью |
0,1 В |
± 0,5% от номинального напряжения*** |
|
Пиковое напряжение |
|
1–1400 В пикового напряжения |
1 В |
5% от номинального напряжения |
Коэффициент амплитуды напряжения (CF) |
|
1,0 > 2,8 |
0.01 |
± 5 % |
В (среднекв. знач.) ½ |
434-II |
1–1000 В — между фазой и нейтралью |
0,1 В |
± 1% от номинального напряжения |
434-II |
|
0,1 В |
± 0,2% от номинального напряжения |
|
Vfund (основное напряжение) |
434-II |
1–1000 В — между фазой и нейтралью |
0,1 В |
± 0,5% от номинального напряжения |
Амперы (погрешность за исключением погрешности клещей) |
||||
Амперы (переменный+постоянный ток) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
|
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
А (пиковый ток) |
i430-Flex |
8400 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
1 мВ/А |
5500 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
|
Коэффициент амплитуды тока (CF) |
|
1–10 |
0.01 |
± 5 % |
А (среднекв. знач.) ½ |
i430-Flex 1x |
5–6 000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
i430-Flex 10x |
0,5–600 A |
0,1 В |
± 1% ± 10 ед.мл.разр. |
|
1 мВ/А 1x |
5–2000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
|
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 1% ± 10 ед.мл.разр. |
|
Afund (ток основной частоты) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
|
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
Частота |
||||
Гц |
Fluke 434 при 50 Гц номинально |
42,50–57,50 Гц |
0,1 Гц |
± 0,01 Гц |
Fluke 434 при 60 Гц номинально |
51,00–69,00 Гц |
0,01 В |
± 0,01 Гц |
|
Питание |
||||
Ватты (В-А, вар) |
i430-Flex |
макс. 6 000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
1 мВ/А |
макс. 2000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
|
Коэффициент мощности (Cos j/DPF) |
|
0–1 |
0.001 |
± 0,1% при номинальных условиях нагрузки |
Энергия |
||||
кВт-ч (кВА-ч, квар-ч) |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 ед.мл.разр. |
|
Потери энергии |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 одиночных импульсов, за исключением точности сопротивления |
|
Гармоники |
||||
Порядок гармоники (n) |
|
Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 |
||
Порядок промежуточной гармоники (n) |
|
ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 |
||
Вольты |
%f |
0,0–100% |
0.10% |
± 0,1% ± n x 0,1 % |
%r |
0,0–100% |
0.10% |
± 0,1% ± n x 0,4 % |
|
Абсолютное значение |
0,0–1000 В |
0,1 В |
± 5% * |
|
THD (суммарные гармонические искажения) |
0,0–100% |
0.10% |
± 2,5 % |
|
Амперы |
%f |
0,0–100% |
0.10% |
± 0,1% ± n x 0,1% |
%r |
0,0–100% |
0.10% |
± 0,1% ± n x 0,4 % |
|
Абсолютное значение |
0,0–600 A |
0,1 В |
± 5% ± 5 ед.мл.разр. |
|
THD (суммарные гармонические искажения) |
0,0–100% |
0.10% |
± 2,5 % |
|
Ватты |
%f или %r |
0,0–100% |
0.10% |
± n x 2% |
Абсолютное значение |
Зависит от номинала клещей и напряжения |
— |
± 5% ± n x 2 % ± 10 ед.мл.разр. |
|
THD (суммарные гармонические искажения) |
0,0–100% |
0.10% |
± 5 % |
|
Сдвиг фаз |
|
От -360° до +0° |
1° |
± n x 1° |
Фликкер |
||||
Plt, Pst, Pst (1 мин.) Pinst |
|
0,00–20,00 |
0.01 |
± 5 % |
Дисбаланс |
||||
Вольты |
% |
0,0-20,0% |
0.10% |
± 0,1 % |
Амперы |
% |
0,0-20,0% |
0.10% |
± 1 % |
Управляющие сигналы сети |
||||
Пороговые уровни |
|
Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала |
— |
— |
Частота сигнала |
|
от 60 Гц до 3000 Гц |
0,1 В |
|
Относительное напряжение (%) |
|
0,0–100% |
0.10% |
± 0,4 % |
Абсолютное напряжение, усредненное за 3 с (В 3s) |
|
от 0,0 В до 1000 В |
0,1 В |
± 5 % от номинального напряжения |
Общие данные |
||||
|
Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 |
|||
Дисплей |
Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий. |
|||
Память |
Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти) |
|||
Часы реального времени |
Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий |
|||
Рабочая температура |
0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи |
|||
Температура хранения |
-20 °C ~ +60 °C |
|||
Влажность |
+10 °C ~ +30 °C: относительная влажность 95 % без конденсации +30 °C ~ +40 °C: относительная влажность 75% без конденсации +40 °C ~ +50 °C: относительная влажность 45% без конденсации |
|||
Максимальная высота над уровнем моря |
До 2000 м для CAT IV 600 В, CAT III 1000 В. До 3000 м для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км |
|||
Электромагнитная совместимость (EMC) |
EN 61326 (2005-12) для излучения и невосприимчивости |
|||
Интерфейсы |
мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента |
