Анализатор качества электроэнергии Fluke 434
Современный анализатор электрических параметров Fluke 434 станет отличным средством для проведения неразрушающего контроля для тех, кто ценит практичность. Один инструмент обеспечит профессиональное и точное измерение большинства параметров и поможет решить задачи из самых разных областей. Устройство проводит оперативную и качественную диагностику, определяет все основные характеристики электрических цепей, выявляет проблемы, помогает в их устранении, обеспечивая тем самым бесперебойную работу предприятий. Высокая функциональность обеспечивается возможностью коммутации с персональным компьютером и внешними носителями. Приобретая такой инструмент, заказчик получает гарантию того, что всегда сможет оперативно выявить все неполадки и устранить их. Устройства выполняют профессиональную диагностику трехфазных сетей. К главным преимуществам можно отнести детальность контроля и его полную безопасность. Сам инструмент изготовлен из прочных материалов, которые износостойки, подходят для эксплуатации в разных условиях и обеспечивают комфорт и безопасность пользователю.
Fluke 434- это ручной прибор, обладающий большим функционалом. Погрешность измерений находится в пределе 0.1%. Может работать как регистратор. Память устройства позволяет осуществлять запись до четырехсот параметров в течение любого времени до одного месяца (разрешение – одна минута). Для того чтобы полноценно анализировать получаемые данные, производитель разработал специальный пакет Power log. Он поможет провести комплексный анализ результатов с составлением подробного отчета. В базовую комплектацию входят все аксессуары для качественной и полноценной работы инструмента. Дополнительно заказчик может приобрести другие позиции, заранее обговорив это с менеджером компании.
Полноценный прибор для диагностики трехфазных сетей. Измеряет практически все параметры электросети: напряжение, ток, частоту, мощность, потребляемую мощность, дисбаланс и фликер, гармоники и интергармоники. Отслеживает и фиксирует такие события, как скачки и спады напряжения, переходные процессы в сети и броски пускового тока, перебои и резкие изменения напряжения. В комплекте токоизмерительные клещи, i400s, CAT IV 600 V, 4 штуки.
Особенности анализаторов Fluke 434:
- Функция AutoTrend автоматически в режиме реального времени строит графики по результатам текущих измерений по каждой фазе и нейтрали и сохраняет графики в памяти прибора. Позволяет в фоновом режиме, не прерывая процесса записи результатов измерений, анализировать графики при помощи курсоров и режима масштабирования (zoom).
- Функция мониторинга (System-Monitor) помогает непрерывно отслеживать характеристики систем энергопитания, а также диагностировать проблемы в них, в том числе перемежающиеся неисправности. Проверяет соответствие текущих параметров питающей сети требованиям европейских стандартов EN50160 или любым пределам, задаваемым пользователем. В случае превышения любым из параметров заданных пределов, это значение записывается с меткой реального времени в таблицу и отображается в графическом виде.

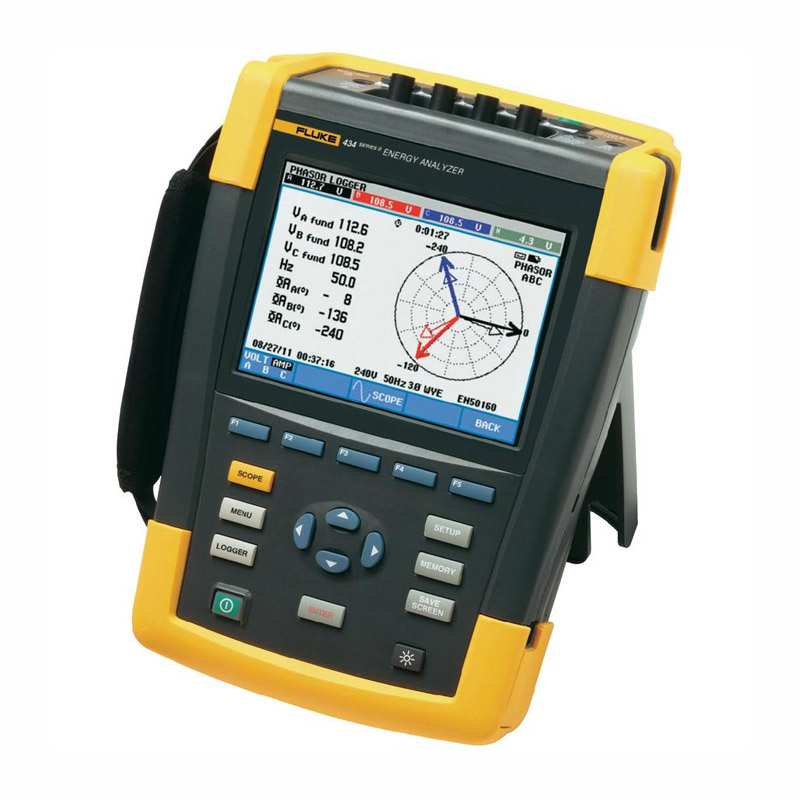

- Четыре канала: одновременно измеряются напряжение и ток на всех трех фазах и нейтрали. Прибор позволяет не только отслеживать и измерять перекос фаз, но и отображать его на фазовой диаграмме.
- Автоматическое отображение переходных процессов: в случае обнаружения скачка / спада напряжения, отключения тока, а также искажения формы сигнала в любой фазе прибор автоматически фиксирует это событие, продолжительность и время его наступления. В память прибора может быть записано до 40 событий длительностью от 5 мкс в автоматическом режиме.
- Режим "Управляющие сигналы сети" может использоваться для анализа уровня дистанционных управляющих сигналов, которые часто подаются через энергораспределительные системы.
- Режим регистратора событий позволяет хранить многочисленные показания в длительной памяти с большим разрешением.
- Надежный, прочный портативный инструмент оснащен NiMH аккумуляторной батареей, обеспечивающий автономную работу в течение более 7 часов. Удобное и понятное управление функциями меню облегчает работу с прибором.
- Расширенные возможности анализа данных. Курсорные измерения и функция Zoom могут применяться как в реальном времени во время проведения диагностики сети, так и при обработке сохраненных результатов измерений. Результаты измерений также могут быть выгружены на персональный компьютер для последующей обработки и анализа при помощи программного обеспечения FlukeView (для модели Fluke 434 и Fluke 435 ПО включено в комплект поставки).
- Изготовлен в соответствии требованиям стандарта безопасности IEC 61000-4-30 и EN< 61010-1 кат. IV 600 В / кат. III 1000 В.
Параметр |
Значения |
Входы fluke434 |
|
Количество |

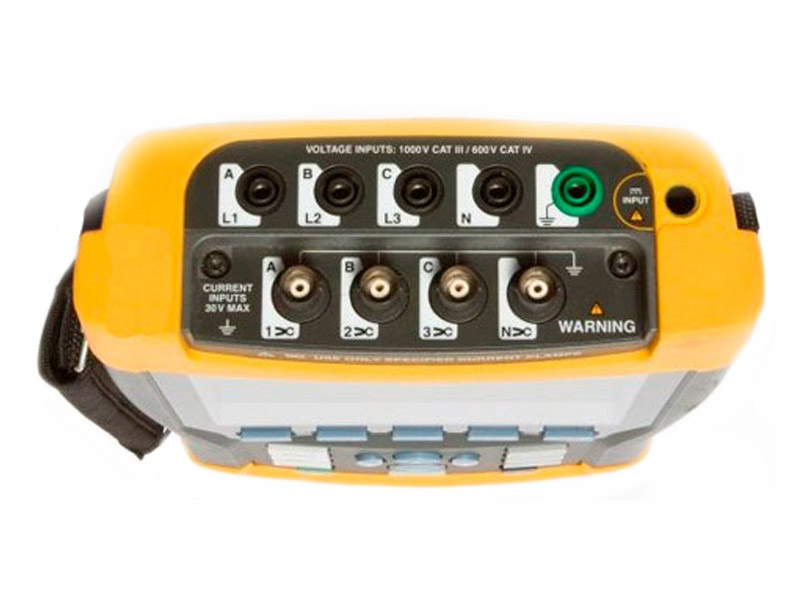

9: 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы инейтраль) и 1 «земля». |
Максимальное напряжение |
1000 В (действующее значение), 6КВ- пик |
Макс. частота опроса |
2*105отсчетов в секунду по каждому каналу одновременно |
Напряжение fluke434 |
|
Действ.значение (AC + DC) |
|
Диапазон измерений: |
1 ... 1000В |
Точность: |
0.5% от номинального значения |
Пиковое значение |
|
Диапазон измерений: |
1 ... 1400В |
Точность: |
5% от номинального значения |
К - фактор (Crestfactor) |
|
Диапазон измерений: |
1.0 ... > 2.8 |
Точность: |
±5% |
Сила тока fluke434 |
|
Действ.значение (AC + DC) |
|
Диапазон измерений: |
0 ... 20 КА |
Точность: |
±1% ± 5ед.мл.разр. |
Пиковое значение |
|
Диапазон измерений: |
0 ... 5.5 КА |
Точность: |
5% |
К - фактор (Crestfactor) |
|
Диапазон измерений: |
1 ... 10 |
Точность: |
±5% |
Частота2 |
|
Номинальное значение 50 Гц |
|
Диапазон измерений: |
42.50 ... 57.50 Гц |
Точность: |
±0.1% ± 5ед.мл.разр. |
Спады и повышения (Sags&Swells) fluke-434 |
|
Действ.значение напряжения (AC + DC) ³ |
|
Диапазон измерений: |
0.0% ... 100% от номинального значения |
Точность: |
±1% от номинального значения |
Действ.значение тока (AC + DC) ³ |
|
Диапазон измерений: |
0 ... 20 КА |
Точность: |
±1% ± 5ед.мл.разр. |
Гармоники fluke434 |
|
Число гармоник (интергармоник) (n) |
|
Диапазон измерений: |
Постоянный ток, 1..50; (Выкл., 1..49) считая относительно основной гармоники |
Действ.значение напряжения |
|
Диапазон измерений: |
0.0 ... 1000В |
Точность: |
±5% ± 2ед.мл.разр. |
Действ.значение тока |
|
Диапазон измерений: |
0.0 ... 4000 мВxкоэффициент пропорциональности токоизмерительных клещей |
Точность: |
±5% ± 5ед.мл.разр. |
Мощность |
|
Диапазон измерений: |
В зависимости от коэффициента пропорциональности токоизмерительных клещей |
Точность: |
±5% ±nx2% показаний, ± 10ед.мл.разр. |
Постоянное напряжение |
|
Диапазон измерений: |
0.0 ... 1000В |
Точность: |
±5% ± 10ед.мл.разр. |
Суммарное гармоническое искажение (THD) |
|
Диапазон измерений: |
0.0 ... 100.0% |
Точность: |
±2.5% |
Частота |
|
Диапазон измерений: |
0 ... 3500 Гц |
Точность: |
± 1 Гц |
Фазовый угол |
|
Диапазон измерений: |
-360º ... +360º |
Точность: |
±n× 1.5º |
Мощностные характеристики и расход электроэнергии |
|
Активная мощность (Ватт), Полная мощность (ВА), Реактивная мощность (ВАР) |
|
Диапазон измерений: |
1.0 ... 20.00 МВА¹ |
Точность: |
±1.5% ± 10ед.мл.разр. |
КВт·ч, КВА·ч, КВАР·ч |
|
Диапазон измерений: |
00.00 ...200.0 ГВА·ч¹ |
Точность: |
± 1.5% ± 10ед.мл.разр. |
Коэф . мощности (PF) /CosФ/ Коэффициент реактивной мощности (DPF) |
|
Диапазон измерений: |
0...1 |
Точность: |
± 0.03 |
Фликер fluke-434 |
|
КратковременныеPstиPst(1 мин.) иДлительная(Plt) дозыфликера |
|
Диапазон измерений: |
0.00 ... 20.00 |
Точность: |
±5% |
Дисбаланс fluke-434 |
|
Напряжения |
|
Диапазон измерений: |
0.0 ... 5.0% |
Точность: |
±0.5% |
Тока |
|
Диапазон измерений: |
0.0 ... 20% |
Точность: |
± 1% |
Регистрация переходных процессов (TransientCapture) |
|
Напряжение |
|
Диапазон измерений: |
±6000В |
Точность: |
±2.5% от действ.значения напряжения |
Minширина распознаваемого импульса |
5 мкс (частота опросов 2*105отсчетов в секунду) |
Скачок пускового тока (Inrushmode) |
|
Действ.значение тока (AC+DC) |
|
Диапазон измерений: |
0.000 ... 20.00 КА |
Точность: |
±1% измерений ± 5ед.мл.разр. |
Режим записи показаний |
|
Частота опроса: |
до 100 отсчетов в секунду по каждому каналу |
Память: |
до 3600 отсчетов. В каждом отсчете:min,maxи среднее значение параметра. |
Время записи: |
до 450 дней |
Масштаб: |
Возможность масштабирования по оси времени до 12x |
Память |
|
Экраны: |
Fluke434, Fluke 435- 50; Fluke433 - 25 |
Группы данных, полученные за 1 отсчет |
Fluke434, Fluke 435- 10; Fluke433 - 5 |
Примечания:
- В зависимости от коэффициента токовых клещей.
- Номинальная частота 60Гц в соответствии со стандартом IEC 61000-4-30.
- Значение, измеренное за 1 цикл, начиная от нулевой точки эпюры по основной частоте, и обновляемое каждые полцикла.
Прочие характеристики анализатора качества электрической энергии Fluke-434
Параметр |
Значение |
Диапазон рабочих температур |
0ºC... +50ºC |
Температура хранения |
-20ºC... +60ºC |
Максимальная высота над уровнем моря |
3,000 м |
Автономное питание |
Аккумуляторная батареяNiMH Время работы: > 7 часов Время зарядки: 4 часа |
Соответствие стандартам безопасности |
EN 61010-1 кат. IV 600В/ кат. III 1000В |
Геометрические размеры |
256x169x64 мм |
Вес |
2,0 кг |
Внесен в Государственный реестр Средств измерений РФ
