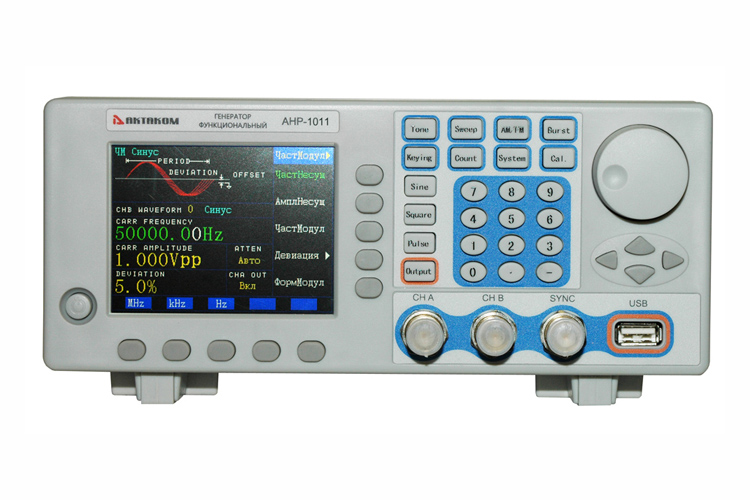

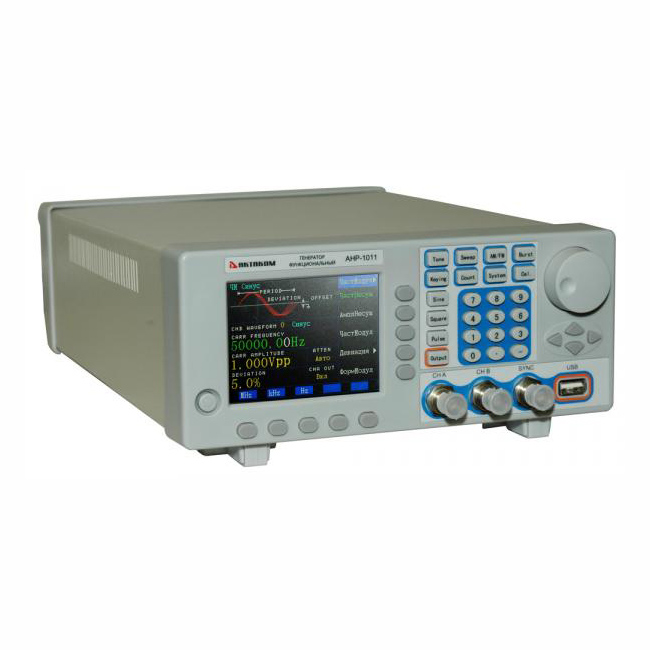

АНР-1011 Генератор сигналов функциональный
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
14 месяцев
Предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Отличительные особенности генератора АНР-1011:
- прямой цифровой синтез;
- 2 канала;
- режим свипирования;
- режим выдачи пачек импульсов;
- виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция;
- источник модуляции: внутренний, внешний;
- память: 40 групп настроек;
- выходной импеданс: 50 Ом, высокий;
- источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В);
- встроенный частотомер 100 МГц;
- аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ;
- дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы;
- интерфейс USB host, USB device, RS-232;
- питание: 220 В АС ±10%, 50 Гц±5%;
- потребляемая мощность: < 30ВА;
- габаритные размеры: 254x103x374 мм;
- масса: 3,15 кг.
- Прибор;
- шнур питания;
- кабель BNC;
- измерительный кабель;
- кабель USB;
- руководство по эксплуатации.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Канал А
Параметры сигнала
- Форма сигнала: синус, меандр, импульс, DC
- Длина записи: 3...16000 точек
- Разрешение по амплитуде: 10 бит
- Дискретизация: 180 Мвыб/с
Частотные характеристики
- Частота выходного сигнала: 40 мкГц...10 МГц (синус);40 мкГц...5 МГц (иные)
- Разрешение: 40 мГц (40 мГц...10 МГц); 40 мкГц (40 мкГц...1 кГц)
- Точность установки частоты: ± 50 ppm
Амплитудные характеристики
- Амплитуда выходного сигнала: 2 мВпик...20 Впик (высокий импеданс)
- Шаг установки амплитуды: 20 мВпик (для амплитуды >2В); 2 мВпик (для амплитуды <2В)
- Точность установки амплитуды: ± (1%+2мВ) (f=1кГц, >5 мВскз)
- Неравномерность АЧХ: ±5% (<1 МГц); ±10% (1 МГц≤f≤15 МГц)
Встроенный амплитудный усилитель
- Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)
- Макисмальный выходной уровень: 30 Впик
- Диапазон частот: 1 Гц...200 кГц
Смещение
- Диапазон смещения: ±10 В (высокий импеданс)
- Разрешение: 20 мВ
- Точность: ± (1%+20 мВ)
Свипирование
- Свипирование по частоте: линейное
- Свипирование по амплитуде: линейное
- Диапазон свипирования: полный
- Шаг свипирования: равен разрешению
- Цикл свипирования: 10 мс…60 с
- Направление свипирования: вверх, вниз, вверх-вниз
Синусоида
- Коэффициент гармоник: -50 дБн в диапазоне DC...1 МГц; -40 дБн в диапазоне 1 МГц…10 МГц
- Общие искажения: ≤0,5% (20Гц…200 кГц, 20 В пик)
Меандр
- Время нарастания/спада: ≤20 нс
- Скважность: 50%
- Выброс: ≤5%
Импульс
- Время нарастания/спада: ≤20 нс
- Скважность: 1%...99%
- Длительность импульса: 50 нс...5 с
- Разрешение: 10 нс
- Выброс: ≤5%
Амплитудная модуляция
- Источник модуляции: внутренний, внешний
- Коэффициент модуляции: 0,0...200,0%
Частотная модуляция
- Источник модуляции: внутренний, внешний
- Девиация частоты: 0...20%
Фазовая манипуляция
- Источник модуляции: внутренний, внешний
- Фазовый сдвиг: 0..360°
- Разрешение: 11,25º
Канал В
Параметры сигнала
- Форма сигнала: 22 типа
- Длина записи: 1024 точек
- Разрешение по амплитуде: 8 бит
- Дискретизация: 10 Мвыб/с
Частотные характеристики
- Частота выходного сигнала: 10 мГц...1 МГц (синус); 10 мГц...50 кГц (другие типы)
- Разрешение: 10 мГц
- Точность установки частоты: ± (10 ppm + 10 мГц)
Амплитудные характеристики
- Амплитуда выходного сигнала: 50 мВпик...20 Впик (высокий импеданс)
- Шаг установки амплитуды: 20 мВпик
Отношение к каналу A
- Частота канала B: возможность установки частоты канала B как гармоника от канала A
- Номер гармоники: 0,1..250
- Частота гармоники: ≤1 МГц
- Фазовый сдвиг между каналами: 11,25º/шаг - грубо; 2º/шаг - точно
Режим выдачи пачек
- Режимы: непрерывный, одиночный
- Диапазон: 10 мГц...1 МГц
- Частота выдачи пачек: 40 мГц..500 кГц
- Длительность: 1...65000 циклов
Частотомер
- Частотный диапазон: 1 Гц…100 МГц
- Амплитуда: 100 мВпик…20 Впик
- Диапазон: 1...4000000000
Внесен в Государственный реестр СИ РФ под № 50632-12
