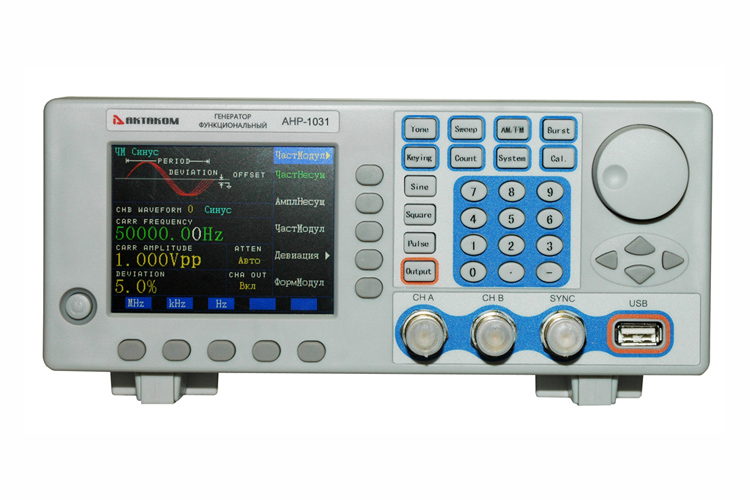

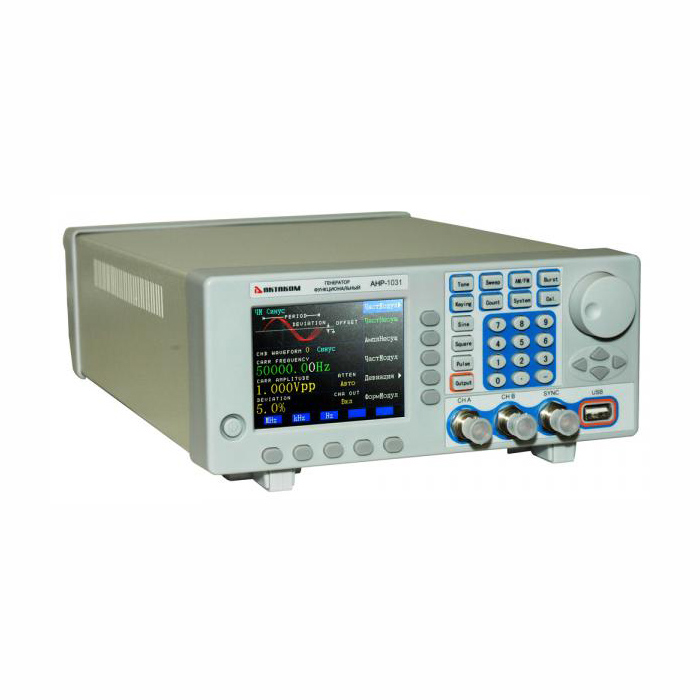

АНР-1031 Генератор сигналов функциональный

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 14 месяцев

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Отличительные особенности:

  • прямой цифровой синтез;
  • 2 канала;
  • режим свипирования;
  • режим выдачи пачек импульсов;
  • виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция;
  • источник модуляции: внутренний, внешний;
  • память: 40 групп настроек;
  • выходной импеданс: 50 Ом, высокий;
  • выход внешней синхронизации (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В);
  • встроенный частотомер 100 МГц;
  • аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ;
  • дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы;
  • интерфейс USB host, USB device, RS-232;
  • питание: 220 В АС ±10%, 50 Гц±5%;
  • потребляемая мощность: < 30ВА;
  • габаритные размеры: 254x103x374 мм;
  • масса: 3,15 кг.
  • Прибор;
  • шнур питания;
  • кабель BNC;
  • измерительный кабель;
  • кабель USB;
  • руководство по эксплуатации;
  • габариты в упаковочной таре 290х175х420 мм, вес 4,5 кг.

Дополнительная комплектация:

  • амплитудный усилитель АКТАКОМ AVA-1408;
  • амплитудный усилитель АКТАКОМ AVA-1420;
  • амплитудный усилитель АКТАКОМ AVA-1745;
  • амплитудный усилитель АКТАКОМ AVA-1804;
  • амплитудный усилитель АКТАКОМ AVA-1810.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Канал А

Параметры сигнала

  • Форма сигнала:
    синус, меандр, импульс, DC
  • Длина записи:
    3...16000 точек
  • Разрешение по амплитуде:
    10 бит
  • Дискретизация:
    180 Мвыб/с

Частотные характеристики

  • Частота выходного сигнала
    40 мкГц...30 МГц (синус)
    40 мкГц...5 МГц (иные)
  • Разрешение
    40 мГц (40 мГц...30 МГц)
    40 мкГц (40 мкГц...1 кГц)
  • Точность установки частоты
    ± 50 ppm

Амплитудные характеристики

  • Амплитуда выходного сигнала
    2 мВпик...20 Впик (высокий импеданс)
  • Шаг установки амплитуды
    20 мВпик (для амплитуды >2В)
    2 мВпик (для амплитуды <2В)
  • Точность установки амплитуды
    ± (1%+2мВ) (f=1кГц, >5 мВскз)
  • Неравномерность АЧХ
    ±5% (<1 МГц)
    ±10% (1 МГц≤f≤15 МГц)
  • Встроенный амплитудный усилитель
    Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)
    Макисмальный выходной уровень: 30 Впик
    Диапазон частот: 1 Гц...200 кГц

Смещение

  • Диапазон смещения
    ±10 В   (высокий импеданс)
  • Разрешение
    20 мВ
  • Точность
    ± (1%+20 мВ)

Свипирование

  • Тип свипирования
    по частоте: линейное
    по амплитуде: линейное
  • Диапазон свипирования
    полный
  • Шаг свипирования
    равен разрешению
  • Цикл свипирования
    10 мс…60 с
  • Направление свипирования
    вверх, вниз, вверх-вниз

Синусоида

  • Коэффициент гармоник
    -50 дБн в диапазоне DC...1 МГц
    -40 дБн в диапазоне 1 МГц…20 МГц
    -35 дБн в диапазоне 20 МГц...30 МГц
  • Общие искажения
    ≤0,5% (20Гц…200 кГц, 20 В пик)

Меандр

  • Время нарастания/спада
    ≤20 нс
  • Скважность
    50%
  • Выброс
    ≤5%

Импульс

  • Время нарастания/спада
    ≤20 нс
  • Скважность
    1%...99%
  • Длительность импульса
    50 нс...5 с
  • Разрешение
    10 нс
  • Выброс
    ≤5%

 Амплитудная модуляция

  • Источник модуляции
    внутренний, внешний
  • Коэффициент модуляции
    0,0...200,0%

Частотная модуляция

  • Источник модуляции
    внутренний, внешний
  • Девиация частоты
    0...20%

Фазовая манипуляция

  • Источник модуляции
    внутренний, внешний
  • Фазовый сдвиг
    0..360°
  • Разрешение
    11,25º

 Канал B

Параметры сигнала

  • Форма сигнала:
    22 типа
  • Длина записи:
    1024 точек
  • Разрешение по амплитуде:
    8 бит
  • Дискретизация:
    10 Мвыб/с

Частотные характеристики

  • Частота выходного сигнала
    10 мГц...1 МГц (синус)
    10 мГц...50 кГц (другие типы)
  • Разрешение
    10 мГц
  • Точность установки частоты
    ± (10 ppm  + 10 мГц)

Амплитудные характеристики

  • Амплитуда выходного сигнала
    50 мВпик...20 Впик (высокий импеданс)
  • Шаг установки амплитуды
    20 мВпик

Отношение к каналу A

  • Частота канала B
    возможность установки частоты канала B как гармоника от канала A
  • Номер гармоники
    0,1..250
  • Частота гармоники
    ≤1 МГц
  • Фазовый сдвиг между каналами
    11,25º/шаг - грубо
    2º/шаг - точно

Режим выдачи пачек

  • Режимы
    непрерывный, одиночный
  • Диапазон
    10 мГц...1 МГц
  • Частота выдачи пачек
    40 мГц..500 кГц
  • Длительность
    1...65000 циклов

 Частотомер

  • Частотный диапазон
    1 Гц…100 МГц
  • Амплитуда
    100 мВпик…20 Впик
  • Диапазон
    1...4000000000

 Внесен в Государственный реестр СИ РФ под № 50632-12
