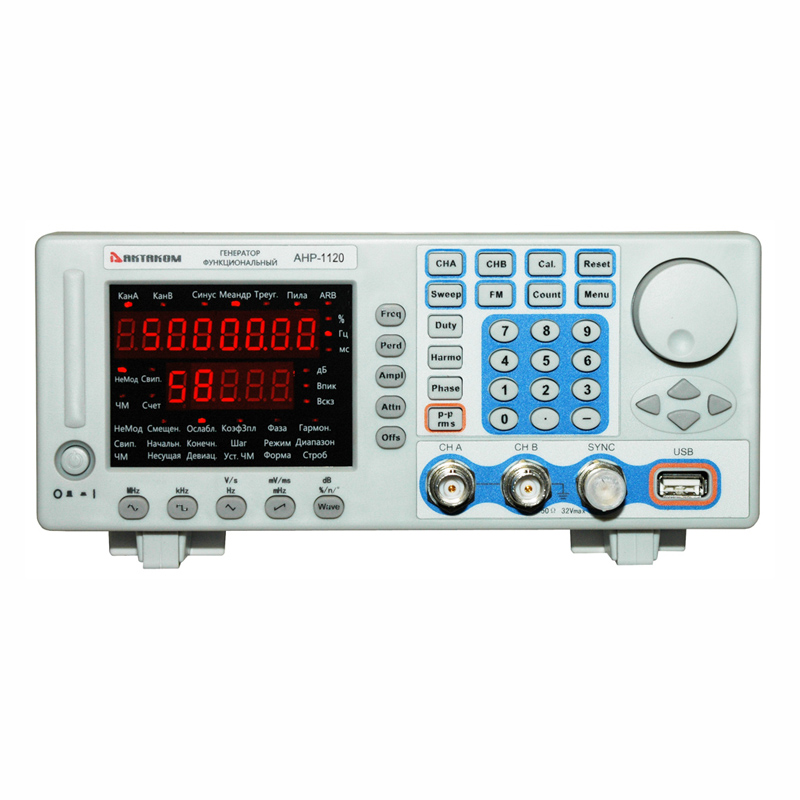

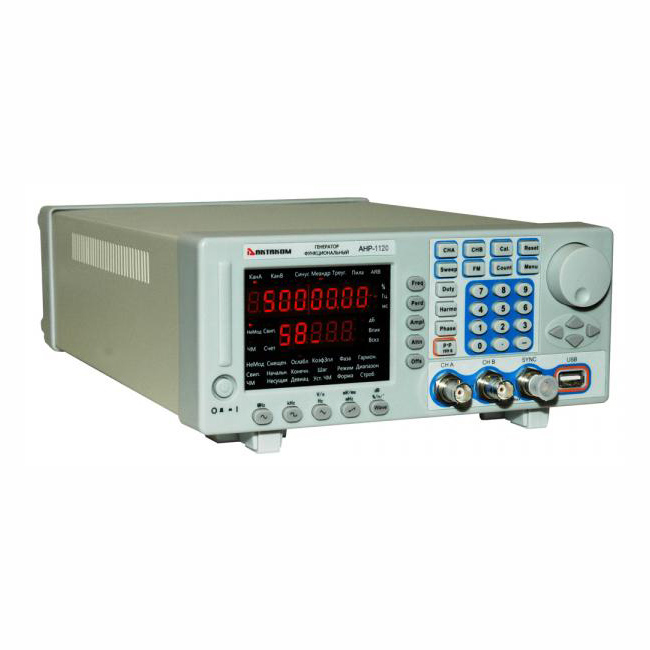

АНР-1120 Генератор сигналов функциональный

28 792 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 14 месяцев

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Отличительные особенности:

  • прямой цифровой синтез;
  • 2 идентичных канала;
  • форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный;
  • длина записи: 1024 точек;
  • дискретизация: 100 Мвыб/сек;
  • разрешение по амплитуде: 8 бит;
  • режим свипирования;
  • виды модуляции: частотная модуляция (ЧМ);
  • источник модуляции: внутренний, внешний;
  • выходной импеданс: 50 Ом, высокий;
  • встроенный частотомер 100 МГц;
  • аттенюатор: 20 дБ, 40 дБ, 60 дБ;
  • дисплей: 8 разрядов, 2 строки, LED;
  • интерфейс USB;
  • питание: 100...240 В АС ±10%, 50 Гц ± 5Гц;
  • потребляемая мощность: < 30ВА;
  • габаритные размеры: 254x103x325 мм;
  • масса: 3 кг.
  • Прибор;
  • шнур питания;
  • кабель BNC;
  • измерительный кабель;
  • руководство по эксплуатации;
  • габариты в упаковочной таре 290х175х420 мм, вес 4,5 кг.

Дополнительная комплектация:

  • амплитудный усилитель АКТАКОМ AVA-1408;
  • амплитудный усилитель АКТАКОМ AVA-1420;
  • амплитудный усилитель АКТАКОМ AVA-1745;
  • амплитудный усилитель АКТАКОМ AVA-1804;
  • амплитудный усилитель АКТАКОМ AVA-1810.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Частотные характеристики (канал А и В)

  • Частота выходного сигнала
    30 мГц...15 МГц (синус)
    30 мГц...1 МГц (кроме синуса)
  • Разрешение
    10 мГц (Fуст<1 МГц)
    100 мГц (1 МГц≤Fуст<10 МГц)
    1 Гц (Fуст≥10 МГц)
  • Точность установки частоты
    ± (50 ppm Fуст + 4 е.м.р.)

Амплитудные характеристики (канал А и В)

  • Амплитуда выходного сигнала (высокий импеданс)
    1 мВп-п...20 Вп-п (Fуст≤10 МГц)
    1 мВп-п...14 Вп-п (10 МГц<Fуст≤15 МГц)
    1 мВп-п...8 Вп-п (Fуст=15 МГц)
  • Шаг установки амплитуды
    1 мВп-п
  • Точность установки амплитуды
    ± (1%+2 е.м.р.) (Fуст=1кГц)
  • Неравномерность АЧХ
    ±10% (1 МГц<Fуст≤10 МГц, 20 Вп-п)
    ±20% (10 МГц<Fуст≤15 МГц, 14 Вп-п)
    ±20% (Fуст=15 МГц, 8 Вп-п)

Смещение (канал А и В)
(высокий импеданс, ослабление 0 дБ)

  • Диапазон смещения
    ±10 В
  • Разрешение
    10 мВ
  • Точность
    ± (1%+2 е.м.р.)

Свипирование (канал А)

  • Тип свипирования
    линейное
  • Диапазон свипирования
    полный
  • Шаг свипирования
    равен разрешению
  • Цикл свипирования
    10 мс…60 с
  • Направление свипирования
    вверх, вниз, вверх-вниз

Синусоида (канал А и В)

  • Коэффициент гармоник
    ≥-40 дБн в диапазоне <1 МГц
    ≥-35 дБн в диапазоне 1 МГц…10 МГц
    ≥-30 дБн в диапазоне 10 МГц…15 МГц
  • Общие искажения
    ≤1% (20Гц…100 кГц, 20 Вп-п)

Меандр (канал А и В)

  • Время нарастания/спада
    ≤ 35 нс
  • Скважность
    1%...99%

Отношение между каналами А и В

  • Частота канала B
    возможность установки частоты канала B, как гармоника от частоты канала A
  • Номер гармоники
    0,1..250
  • Частота гармоники
    ≤1 МГц
  • Фазовый сдвиг между каналами
    0…360º
  • Разрешение
    1º (f≤200 кГц)

Частотная модуляция (канал А)

  • Несущая частота
    частота канала А
  • Модулирующий сигнал
    внутренний сигнал канала B или внешний сигнал
  • Девиация частот
    0…10%

Выход синхронизации

  • Форма сигнала
    меандр, время нарастания/спада ≤20 нс
  • Амплитуда
    TTL или CMOS уровень
    низкий уровень < 0,3 В; высокий уровень > 4 В
  • Частота
    частота SYNC = частоте выбранного канала
    частота SYNC=частота канала B при ЧМ

Частотомер

  • Частотный диапазон
    1 Гц…100 МГц
  • Амплитуда
    200 мВп-п…20 Вп-п

Внесен в Государственный реестр СИ РФ под № 50632-12
