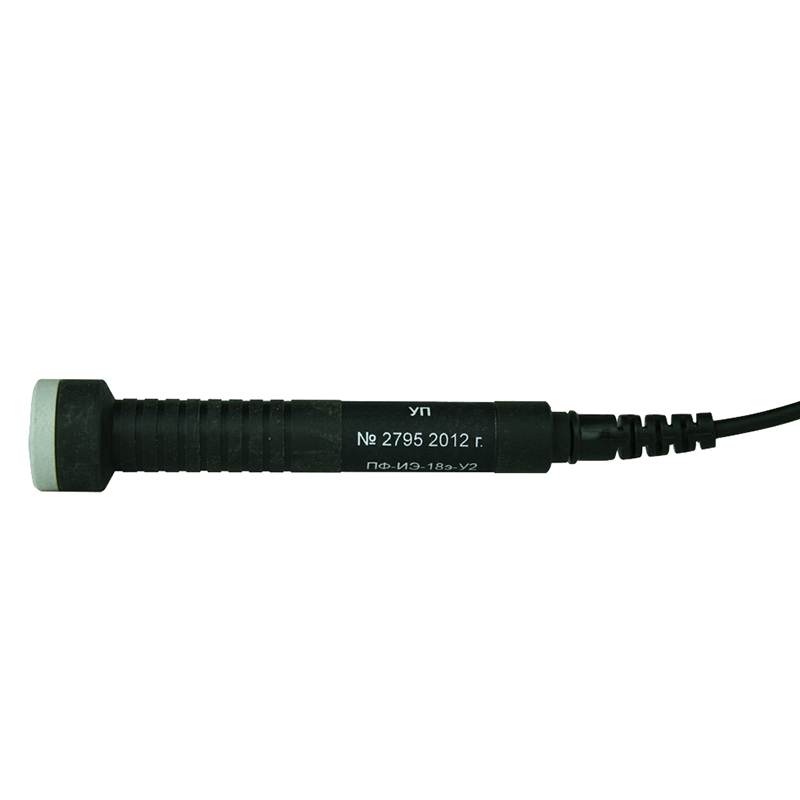

ПФ-ИЭ-18э-У2

29 520 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Преобразователь для контроля углепластиков и углерод- углеродных композиционных материалов, предназначен для измерения удельной электропроводности нетканых и тканых углеродных композиционных материалов со связующим из полимерных смол, а также с углеродным связующим.

Преобразователь оснащен съемным защитным колпачком.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX
  Тип преобразователя

ПФ – Преобразователь фазовый абсолютный.
     ПА – Преобразователь амплитудный абсолютный.
     ПАД – Преобразователь амплитудный дифференциальный.

   YY
  Назначение преобразователя

ОН – Общего Назначения;

Г1 – Г-образный с удлиненной трубкой;

Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;

ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);

Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;

С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;

ПР – проходной;

ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);

Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;

ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

   ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

Э – чувствительный элемент Экранированный.

   FF
  Вариант исполнения преобразователя в серии

Fe – ферромагнитные стали и чугуны;

Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;

Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;

Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики

Тип

Диапазон
 измерения
 электропроводности
 σ, МСм/м

Предел
 основной
 относи-тельной
 погрешности
 измерения,
%

Диапазон
 отстройки
 от зазора,
 мм

Минималь-ная
 толщина
 объекта
 контроля,
мм

Диаметр
 зоны
 контроля,
 мм

Частота
типа
 возбужде-ния,
 кГц


ФД2

(ПФ-ИЭ-6э)

0,5-59

3*

0-0,2

1-5

6

20


ПФ-ИЭАв-6э

7-40

3

0-0,2

0,6-1,5

6

60


ПФ-ИЭ-6э-Ti

0,5-5

3

0-0,2

1-2,3

6

170


ПФ-ИЭ-6э-Br

2-16

3

0-0,2

0,9-2,0

6

60


ПФ-ИЭ-6э-Cu

25-59

3

0-0,2

1,5-2,0

6

7


ПФ-ИЭ-4-Ti

0,5-5

2

0-0,1

0,3-1,0

4

1800


ПФ-ИЭ-4-Br

2-16

2

0-0,1

0,3-0,8

4

1200


ПФ-ИЭ-4-Al

7-40

2

0-0,1

0,3-0,8

4

480


ПФ-ИЭ-4-Cu

25-59

2

0-0,1

0,5-0,8

4

120


ПФ-ИЭ-30-У1

0,01-1

10**

0-0,5

15

30

70


ПФ-ИЭ-18э-У2

0,005-0,1

10***

0-0,5

4

18

3700


* — 3% в диапазоне от 5 до 59 МСм/м, 7% в диапазоне от 0,5 до 5 МСм/м
** – 10% в диапазоне от 0,1 до 1 МСм/м, 15% в диапазоне от 0,01 до 0,1 МСм/м
*** – 10% в диапазоне от 0,005 до 0,02 МСм/м, 15% в диапазоне от 0,02 до 0,1 МСм/м
