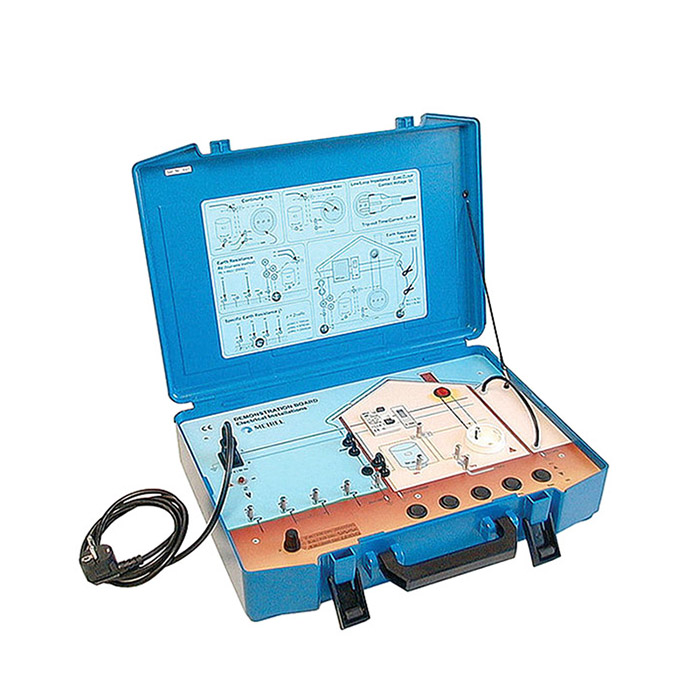

Демонстрационный стенд Metrel MA 2166

Демонстрационный стенд MI 2166 представляет собой модель низковольтной бытовой электроустановки. Основным предназначением данного стенда является демонстрация работы измерительных приборов при проведении стандартных испытаний в электроустановках. С помощью стенда могут быть продемонстрированы различные методики измерений параметров электробезопасности в системах TN и TT. На лицевой панели стенда установлены элементы, наиболее часто подвергающиеся испытаниям: УЗО, сетевая розетка, клеммы защитного заземления; кроме того, имеется 5 переключателей, с помощью которых можно имитировать неисправность. Все это позволяет получить наглядное представление об использовании измерительных приборов и приобрести основные навыки работы с ними при проведении типовых измерений. Стенд выполнен в соответствии с европейским стандартом по технике безопасности EN61010-1 и размещен в пластмассовом чемодане, что в сочетании с небольшой массой делает его незаменимым для организации выездных тренингов и демонстраций.

Основные функции:

• обучение студентов / слушателей электротехнических учебных заведений;
• демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности.

Отличительные особенности:

• демонстрация измерения полного сопротивления линии и контура;
• демонстрация проверки непрерывности защитных проводников;
• демонстрация проверки работоспособности УЗО: измерение тока и времени срабатывания, напряжения прикосновения;
• демонстрация измерения сопротивления изоляции между различными проводниками;
• демонстрация измерения тока до 3 А;
• демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта;
• имитация 5 различных неисправностей.
