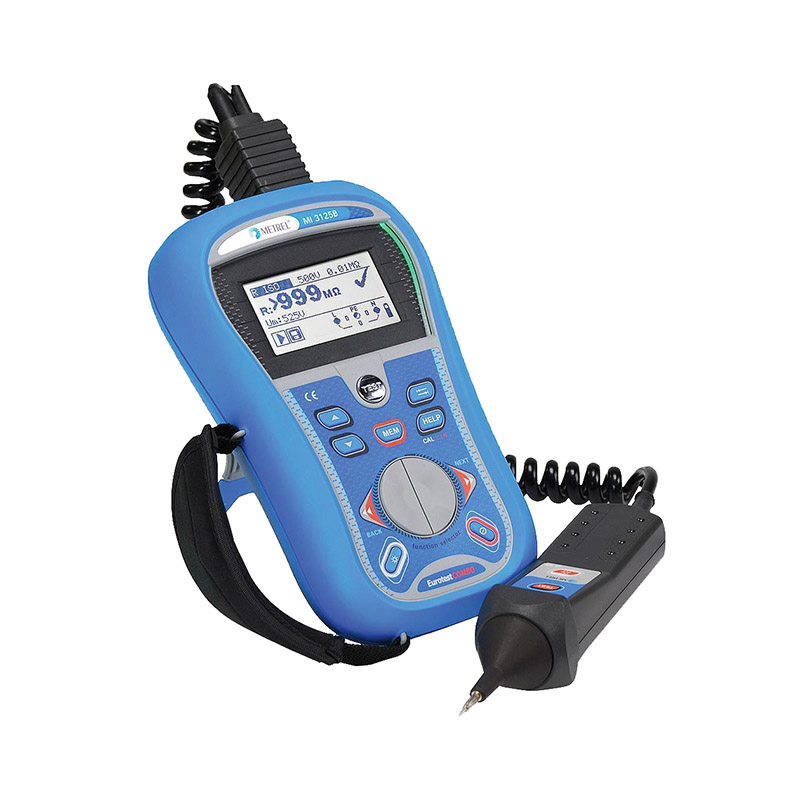

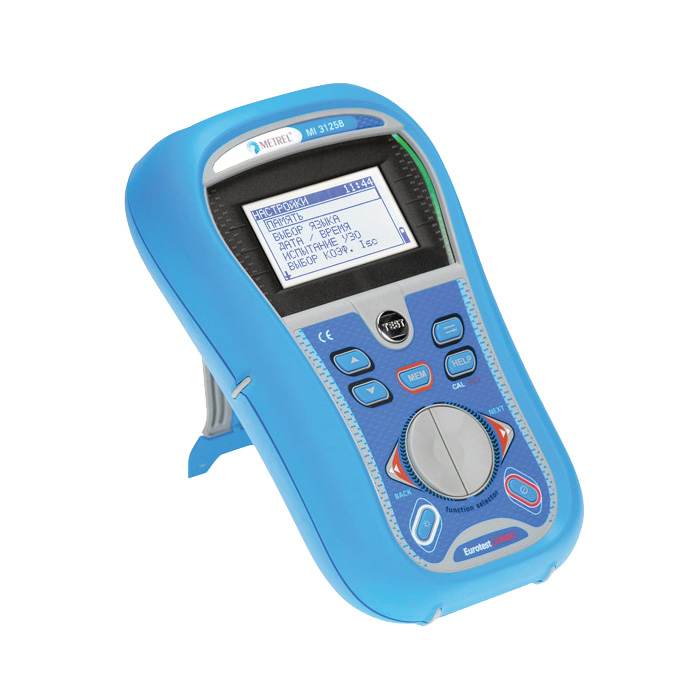

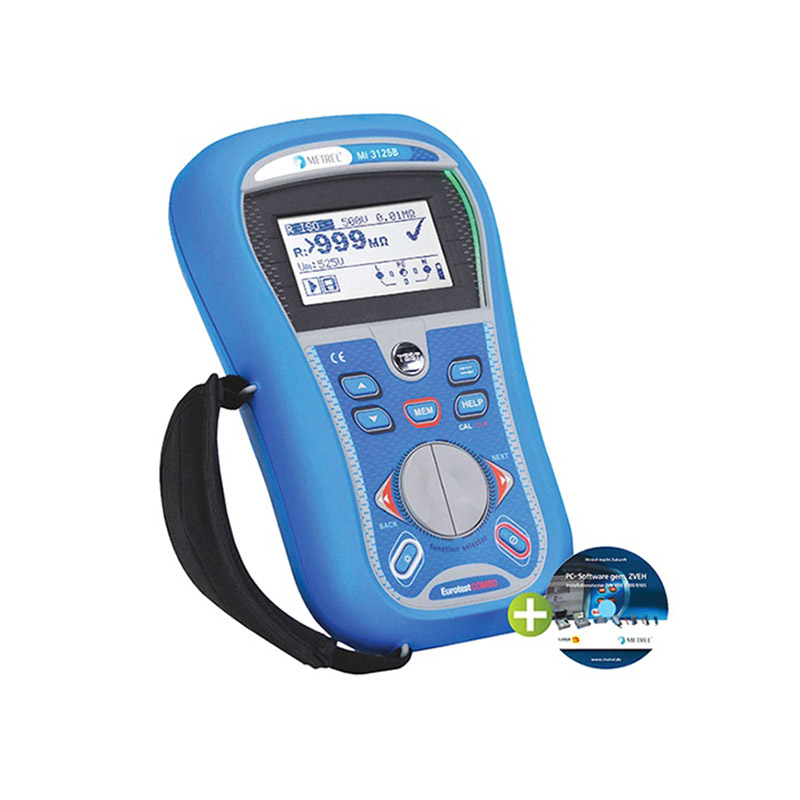

Измеритель параметров электроустановок Metrel MI 3125B EurotestCOMBO
Необычайно лёгкий и компактный измеритель параметров электроустановок. Минимальные габариты этого прибора не помешали размещению в нем таких функций как измерение сопротивления заземления, измерение параметров УЗО типа В, измерение сопротивление изоляции, отсутствием которых страдают многие многофункциональные приборы подобных размеров.
Основные функции:
- измерение сопротивления изоляции напряжением постоянного тока;
- проверка непрерывности защитных проводников токами 200 мА и 7 мА;
- измерение сопротивления линии;
- измерение сопротивления контура;
- измерение сопротивления контура без отключения УЗО;
- расчет и отображение предполагаемого тока КЗ;
- измерение напряжения (TRMS) и частоты;
- контроль порядка чередования фаз;
- измерение параметров УЗО (стандартных и селективных А, АС и В типов);
- измерение сопротивления заземления по 3-х проводной схеме.
Отличительные особенности:
- встроенная память вмещает более 1000 результатов измерений и позволяет отсортировать их благодаря наличию 3 уровней вложения;
- меню помощи отображает диаграммы подключения прибора к электроустановке и помогает реализовать правильную схему измерений;
- при измерении полного сопротивления линии или контура пользователь имеет возможность выбрать из встроенной таблицы характеристики используемого в данной цепи предохранителя для быстрой оценки эффективности его применения в данном случае;
- красный и зелёный индикаторы по бокам экрана позволяют быстро оценить приемлемость результата измерений в любой функции даже в условиях плохой видимости;
- наличие автоматического теста УЗО дает возможность без лишних трудозатрат полностью проверить работоспособность устройства защитного отключения.
Комплект поставки Metrel MI 3125B:
- блок элктронный MI 3125B;
- кабель измерительный (трехпроводной) 1,5 м;
- измерительный кабель;
- наконечники (черн, син, зел);
- «крокодил», зажимы( черн, син, зел.);
- адаптер эл.питания;
- АКБ 6 шт.;
- ремни транспортировочные 2 шт.;
- краткое руководство;
- ПО Eurolink PRO, РЭ (CD диск);
- сертификат калибровочный.
Дополнительная комплектация измерителя Metrel MI 3125B EurotestCOMBO:
- провод 20 м., красн.;
- провод черн. 20 м;
- щуп "commander" 1.5 м под MI 3102B;
- соединительный провод под клещи А1074;
- стержень для дистанционных замеров, изолированный;
- удлиннитель под А 1201;
- провод, черн. 4 м;
- провод, черн. 50 м.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон замеров |
Разрешение |
Погрешность замеров |
Сопротивление изоляции |
U=50В, 100 В, 250 В: |
|
|
R: 0,00 …19,99 МОм |
10 кОм |
±(5% зн.+ 3 емр) |
|
20,0 … 99,9 МОм |
100 кОм |
±(10% зн.) |
|
100,0 … 199,9 МОм |
100 кОм |
±(20% зн.) |
|
U= 500 В, 1 кВ |
|
|
|
R: 0,00 …19,99 МОм |
10 кОм |
±(5% зн.+ 3 емр) |
|
20,0 … 99,9 МОм |
100 кОм |
±(5% зн.) |
|
100 … 999 МОм |
1 МОм |
±(10 % зн.) |
|
Непрерывность защитной цепи 200мА |
0,00 …19,99 Ом |
10 кОм |
±(3 % зн.+ 3 ед.мл.рзр ) |
20,0 … 99,9 Ом |
100 мкОм |
±(5 % зн.) |
|
100 … 1999 Ом |
1 Ом |
±(5 % зн.) |
|
Полное сопротивление линии/контура |
0,00 … 9,99 Ом |
10 мкОм |
±(5 % зн.+ 5 емр) |
10,0… 99,9 Ом |
100 мкОм |
±(5 % зн.+ 5 емр) |
|
100 … 999 Ом |
1 Ом |
±(10 % зн.) |
|
1,00…9,99 кОм |
10 Ом |
±(10 % зн.) |
|
Напряжение |
0 … 550 В |
1 В |
±(2 % зн.+ 2 емр) |
Частота |
0,00 Гц … 9,99 Гц |
0,01 Гц |
±(2 % зн.+ 1 емр) |
10,0 Гц…499,9 Гц |
0,1 Гц |
||
Чередование фаз |
1.2.3 или 2.1.3 |
|
|
Параметры УЗО |
|
|
|
Номинальный отключающий ток I∆N |
10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A |
||
|
0,0 …19,9 В |
1 мВ |
(от 0% до 15%) зн.+ 10 емр |
Напряжение прикосновения |
20,0…99,9 В |
1 мВ |
(от 0% до 15%) зн. |
|
|
|
|
Время срабатывания |
0 … 2 сек |
0,1 мсек |
±1 мсек |
Ток срабатывания |
0,2 x I∆N…2,2 x I∆N |
0,05 x I∆N |
±0,1 x I∆N |
Питание |
6 алкалиновых/АКБ АА |
|
|
Категория перенапряжения |
600 В CAT III; 300 В CAT IV |
|
|
Класс защиты от поражения электротоком |
Двойная изоляция |
|
|
ПК порт |
USB, RS232 |
|
|
Масса |
1.000 кг |
|
|
Габариты |
140 х 80 х 230 |
|
|
Сетификат о внесении в Государственный Реестр Средств Измерений РФ.
