Измеритель сопротивления изоляции и целостности электрических цепей Metrel MI 3121 SMARTEC Insulation / Continuity
Наличие на складе:
уточняйте у менеджера
Производство:
Metrel d.d., Словения
ГосРеестр:
Россия
Гарантия:
36 месяцев
Сопутствующие товары

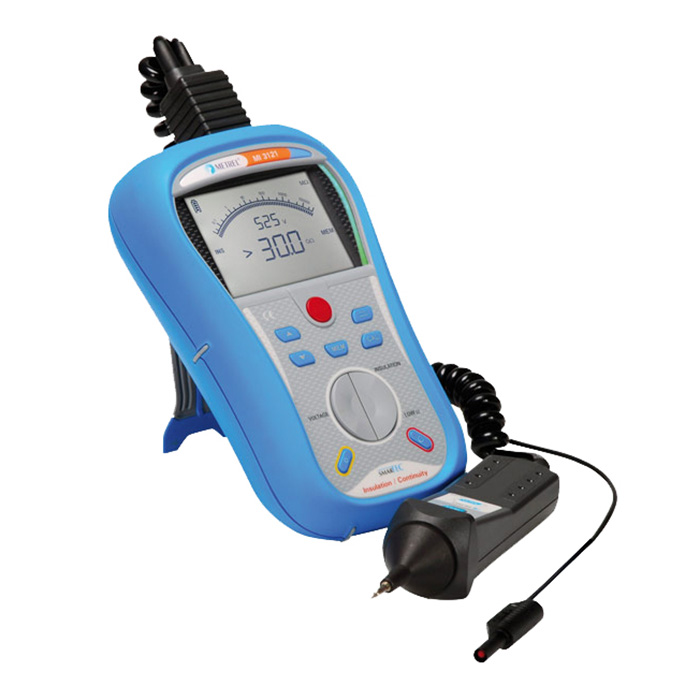

Многофункциональный прибор для проведения электрического контроля MI 3121 поможет измерить сопротивление изоляции, проверить целостность проводников, а также решить ряд других похожих задач. Исполнение прибора эргономично, что делает работу с ним комфортной. На передней панели расположен большой индикатор для вывода информации по ходу контроля. Дополнительно к этому имеются два небольших индикатора, которые оповещают пользователя о результате в форме “соответствует” или “не соответствует” при загорании зеленого или красного индикатора соответственно. Для удобного расположения измерителя служит специальный магнит, который используется для крепления к металлической поверхности.
MI 3121 может применяться для контроля сопротивления, напряжения, проверки целостности проводников. Для сохранения полученных данных можно воспользоваться объемной встроенной памятью, которая рассчитана на 1 500 значений. Для их обработки можно использовать специализированный пакет от производителя, а передавать данные можно с помощью встроенных интерфейсов USB и RS-232. Обратите внимание на встроенное зарядное устройство. В базовую комплектацию входит мягкий ремень, адаптер питания, зажимы, измерительные наконечники, набор технической документации. Опционально каждый заказчик может приобрести программное обеспечение, тестовые провода, измерительные кабели, щупы.
На нашем сайте представлено множество моделей приборов от Metrel, служащих для решения стандартных электрических задач. MI 3121 – это классический измеритель, достаточно простой в эксплуатации, обладающий развитым функционалом. Также в нашем каталоге можно найти немало аналогов, доступных по привлекательным ценам. На все приборы распространяется гарантия.
SMARTEC 2,5 кВ Insulation/Continuity – компактный переносной прибор, который позволит провести полную диагностику изоляции, так как способен не только измерять сопротивление диэлектрических материалов, но и выявлять негативные процессы, протекающие в них вследствие воздействия влаги и других факторов. Измеритель MI 3121H генерирует испытательное напряжение до 2,5 кВ, что особенно важно для испытания изоляции кабельных линий, трансформаторов тока и напряжения, электродвигателей. Кроме того, MI 3121H имеет два различных режима для измерения сопротивления проводников.
Основные функции:
- измерение сопротивления изоляции в диапазоне до 100 ГОм;
- вычисление коэффициентов абсорбции (DAR) и поляризации (PI) и вывод на экран значения сопротивления изоляции после 60 секунд воздействия испытательного сигнала;
- проверка целостности защитного проводника при испытательном токе 200 мА;
- проверка целостности защитного проводника при испытательном токе 7 мА в режиме непрерывного измерения;
- измерение напряжения и частоты.
Отличительные особенности:
- прибор имеет режим непрерывного измерения сопротивления изоляции, в ходе которого вычисляются коэффициенты абсорбции и поляризации, позволяющие оценить степень увлажненности изоляции и выявить процессы старения;
- возможность работы при отрицательных температурах (до - 20°С) и высокой относительной влажности (до 90%);
- оценка результатов (соответствует / не соответствует) с помощью светодиодных индикаторов (зеленый / красный), расположенных по краям большого экрана;
- встроенная память на 1500 измерений имеет 2-х уровневую структуру для удобной организации результатов измерений;
- подключение к ПК посредством RS-232- или USB-портов;
- опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений;
- А 1290 ПО EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца;
- автоматический разряд испытываемой установки после завершения измерений;
- встроенное зарядное устройство;
- магнит для фиксации прибора рядом с испытываемым объектом;
- размеры: 140 x 230 x 80 мм;
- масса (без батарей): 0,85 кг.

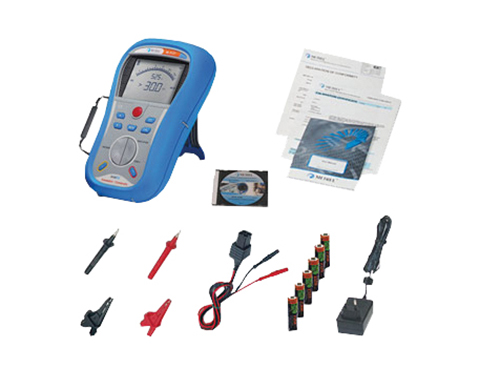

Комплект поставки измерителя сопротивления Metrel MI 3121 SMARTEC Insulation/Continuity:
- электронный блок MI 3121 SMARTEC;
- ремень наручный;
- кабель измерительный, универсальный с наконечником 1.5м, 2 шт.;
- «крокодил», 2 шт.;
- адаптер сетевой;
- АКБ NiMH, AA, 6 шт.;
- инструкция (CD диск);
- краткая инструкция;
- метрологический аттестат;
- “Measurements on electric installations”(CD диск).
Дополнительная комплектация прибора Metrel MI 3121:
- сертификат о первичной поверки;
- сумка для переноски прибора (позволяет работать не вынимая прибор, вешается на шею);
- сумка для переноски прибора и принадлежностей;
- программное обеспечение Eurolink PRO и интерфейсными кабелями RS232 и USB;
- измерительный провод 20 м., красный;
- тестовый провод, черный, 20 м;
- 6-ти элементное зарядное устройство;
- соединительный провод к клещам А1074;
- тестовый провод, черный, 4 м;
- тестовый провод, черный, 50 м.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
|
Диапазон |
Разрешение |
Погрешность |
|
|
напряжение: 50В, 100В, 250В, DC |
|
|
|
R, изоляции |
сопротивление: 0,00 ... 19,99 МОм |
10 кОм |
±(5 % от изм.знч. + 3 ед.мл.рзр.) |
|
|
20,0 … 99,9 МОм |
100 кОм |
±10 % от изм.знч. |
|
|
Напряжение:0.5 кВ, 1 кВ DC |
|
|
|
|
R: 0,00 ... 19,99 МОм |
10 кОм |
±(5 % от изм.знч. + 3 ед.мл.рзр.) |
|
|
20,0 … 199,9 МОм |
100 кОм |
±5 % от изм.знч. |
|
|
200 … 999 МОм |
1MОм |
±5 % от изм.знч. |
|
|
1,00 … 4,99 ГОм |
10 МОм |
±10 % от изм.знч. |
|
|
5,00 … 19,99 ГОм |
10 МОм |
±20 % от изм.знч. |
|
|
20,0 … 29,9 ГОм |
100 МОм |
Свыше ±20 % от изм.знч. |
|
|
|
|
|
|
Целостность защитной цепи 200 мA (R200мА) |
0,00…19,99 Ом |
10 кОм |
±(3 % от изм.знч. + 3 ед.мл.рзр.) |
|
|
20,0 … 199,9 Ом |
100 кОм |
±5 % от изм.знч. |
|
|
200 ... 1999 Ом |
1 Ом |
±5 % от изм.знч. |
|
Целостность защитной цепи 7 мA (R7мА) (непрерывное измерение) |
0,0…19,9 Ом |
100 мкОм |
±(5 % от изм.знч. + 3 ед.мл.рзр.) |
|
|
20 … 1.999 кОм |
1 Ом |
±(5 % от изм.знч. + 3 емр) |
|
U |
0 … 1.2 кВ |
1В |
±(3 % от изм.знч. + 3 ед.мл.рзр.) |
|
Электропитание |
9В DC (6 по 1,5В алкАКБ; АКБ NiMH, AА) |
|
|
|
|
|
|
|
|
перенапряжение |
600V CAT III, 300V CAT IV |
|
|
|
|
|
|
|
|
Электрозащита |
Двойная изоляция |
|
|
|
|
|
|
|
|
РУ |
От -10 до 40 С ° |
|
|
|
Связь с ПК через порт: |
USB ; RS 232 |
|
|
Измеритель параметров защитной изоляции METREL MI 3121 внесен в Госреестр средств измерений Российской Федерации и имеет соответствующий сертификат под № 44298-10.
