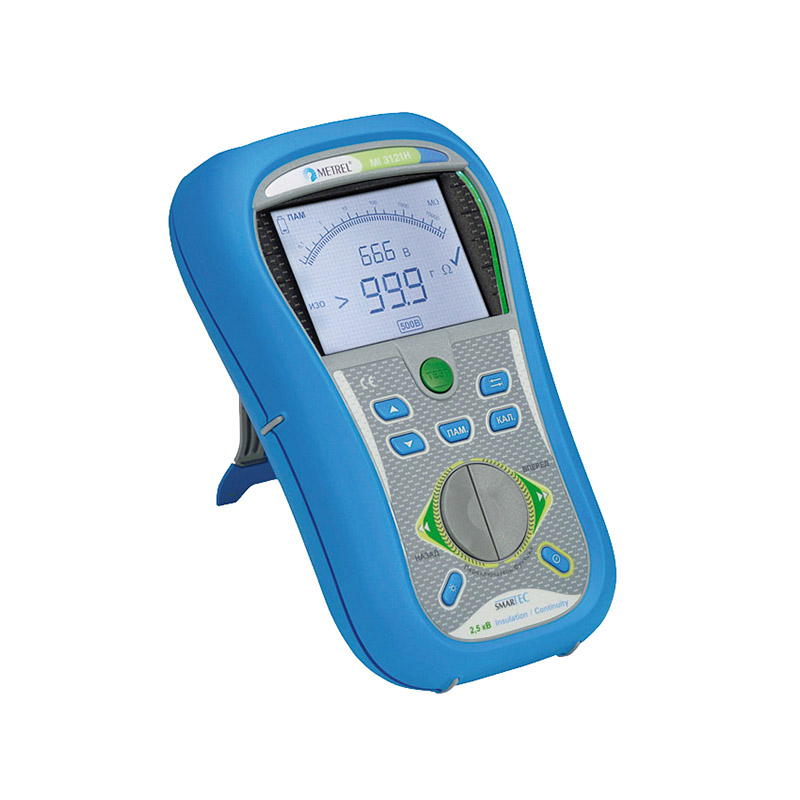

Измеритель сопротивления изоляции и целостности электрических цепей Metrel MI 3121H 2,5кВ Insulation/Continuity
Портативность измерителя Metrel MI 3121H делает работу с ним действительно удобной. Как и другие современные инструменты, данный прибор отлично сочетает в себе портативность с функциональностью. Несмотря на свои небольшие габариты, он справляется с широким спектром задач. Это измерение сопротивления изоляции, частоты и напряжения, а также коэффициентов поляризации, абсорбции и т.д. Устройство может применяться для проверки целостности защитного проводника. Модель отличается способностью работать при отрицательных температурах, высокой влажности, в полевых и промышленных условиях, когда возможны резкие перепады температур. Оценка результатов возможна с помощью двух светодиодных индикаторов, которые загораются соответственно зеленым или красным цветом при значении результата “соответствует” или “не соответствует”. Полученные данные сохраняются во встроенной памяти, рассчитанной на 1 500 значений. Для передачи на внешний носитель используются порты USB и RS-232. Обработка полученных данных может быть с помощью специализированного программного обеспечения, которое прилагается к прибору. С его помощью пользователь сможет генерировать подробные пользовательские отчеты.
Metrel MI 3121H имеет встроенное зарядное устройство. Может фиксироваться на металлических поверхностях в любом положении посредством магнита. Прибор предельно прост в эксплуатации, относится к портативным и многофункциональным моделям, которые способны справиться с множеством задач, связанных с неразрущающим контролем электрических параметров. Приблизительный вес измерителя составляет 850 граммов.
В качестве дополнительных аксессуаров к Metrel MI 3121H можно использовать щупы, кабели, программное обеспечение, а также транспортировочные сумки.
SMARTEC 2,5 кВ Insulation/Continuity – компактный переносной прибор, который позволит провести полную диагностику изоляции, так как способен не только измерять сопротивление диэлектрических материалов, но и выявлять негативные процессы, протекающие в них вследствие воздействия влаги и других факторов. Измеритель MI 3121H генерирует испытательное напряжение до 2,5 кВ, что особенно важно для испытания изоляции кабельных линий, трансформаторов тока и напряжения, электродвигателей. Кроме того, MI 3121H имеет два различных режима для измерения сопротивления проводников.
Основные функции:
- измерение сопротивления изоляции в диапазоне до 100 ГОм;
- вычисление коэффициентов абсорбции (DAR) и поляризации (PI) и вывод на экран значения сопротивления изоляции после 60 секунд воздействия испытательного сигнала;
- проверка целостности защитного проводника при испытательном токе 200 мА;
- проверка целостности защитного проводника при испытательном токе 7 мА в режиме непрерывного измерения;
- измерение напряжения и частоты.
Отличительные особенности:
- прибор имеет режим непрерывного измерения сопротивления изоляции, в ходе которого вычисляются коэффициенты абсорбции и поляризации, позволяющие оценить степень увлажненности изоляции и выявить процессы старения;
- возможность работы при отрицательных температурах (до - 20°С) и высокой относительной влажности (до 90%);
- оценка результатов (соответствует / не соответствует) с помощью светодиодных индикаторов (зеленый / красный), расположенных по краям большого экрана;
- встроенная память на 1500 измерений имеет 2-х уровневую структуру для удобной организации результатов измерений;
- подключение к ПК посредством RS-232- или USB-портов;
- опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений;
- А 1290 ПО EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца;
- автоматический разряд испытываемой установки после завершения измерений;
- встроенное зарядное устройство;
- магнит для фиксации прибора рядом с испытываемым объектом;
- размеры: 140 x 230 x 80 мм;
- масса (без батарей): 0,85 кг.

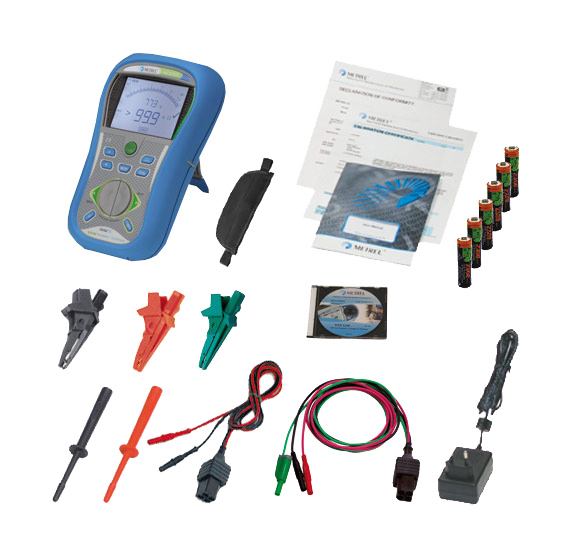

- Блок SMARTEC Insulation / Continuity;
- наручный ремень из мягких материалов;
- кабель для замеров, универсальный 1.5 м, 3 шт.;
- наконечник измерительный, 2 шт.;
- клещи типа «Крокодил» 3 шт.;
- сетевой адаптер;
- комплект АКБ NiMH, AA 6 шт.;
- инструкция (CD диск);
- метрологическая аттестация (свид-во);
- мануал “Measurements on electric installations” (CD диск).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон замеров |
Разрешение |
Погрешности замеров |
R, изоляции |
Напряжение: 0.1кВ, 250В DC |
|
|
Сопротивление: 0,00 ... 19,99 МОм |
10 кОм |
±(5 % от зн.+ 3 емр) |
|
20,0 … 199,9 МОм |
100 кОм |
±(10 % от зн.) |
|
200… 999 МОм |
1M Ом |
±(20 % от зн.) |
|
Напряжение: 0.5кВ, 1кВ, 2.5кВ DC |
|
|
|
соаротивление: 0,00 ... 19,99 МОм |
10 кОм |
±(5 % от зн.+ 3 емр) |
|
20,0 … 199,9 МОм |
100 кОм |
±(5 % от зн.) |
|
200 … 999 МОм |
1 MОм |
±(5 % от зн.) |
|
1,00 … 4,99 ГОм |
10 МОм |
±(10 % от зн.) |
|
5,00 … 19,99 ГОм |
10 МОм |
±(20 % от зн.) |
|
20,0 … 99,9 ГОм |
100 МОм |
±(20 % от зн.) |
|
U, испытательное |
0…1999В |
1В |
±(3 % от зн.+ 3 емр) |
2,00…3,00кВ |
0.01 кВ |
±(3 % от зн.) |
|
Коэфф-т абсорбции DAR |
0,01…9,99 |
0,01 |
±(5 % от зн.+ 2 емр) |
10,0…100,0 |
0,1 |
±(5 % от зн.) |
|
Коэфф-т поляризации PI |
0,01…9,99 |
0,01 |
±(5 % от зн.+ 2 емр) |
10,0…100,0 |
0,1 |
±(5 % от зн.) |
|
Непрерывность защитной цепи 200 мA (R200мА) |
0,00…19,99 Ом |
10 мкОм |
±(3 % от зн.+ 3 емр) |
20,0 … 199,9 Ом |
100 мкОм |
±(5 % от зн.) |
|
200 ... 1999 Ом |
1 Ом |
±(10 % от зн.) |
|
Непрерывность защитнй цепи 7 мA (R7мА) (непрерывное измерение) |
0,0…19,9 Ом |
100 мкОм |
±(5 % от зн.+ 3 емр) |
20 … 1999 Ом |
1 Ом |
±(10 % от зн.) |
|
U |
0.00 … 9,99В |
10 мкВ |
±(3 % от зн.+ 3 емр) |
10,0...99,9В |
100 мкВ |
±(3 % от зн.+ 3 емр) |
|
100...550В |
1В |
±(3 % от зн.+ 3 емр) |
|
Источник питание |
9В DC (6 по 1,5В алкал. АКБ; АКБ NiMH, AА) |
||
Перенапряжение |
0.6 кВ CAT III, 0.3 кВ CAT IV |
||
Защита от поражения эл. током |
Изоляция двойная |
Прибор для измерения параметров изоляции Metrel MI 3121H 2,5кВ внесен в Госреестр средств измерений Российской Федерации и имеет соответствующий сертификат под № 44298-10.
