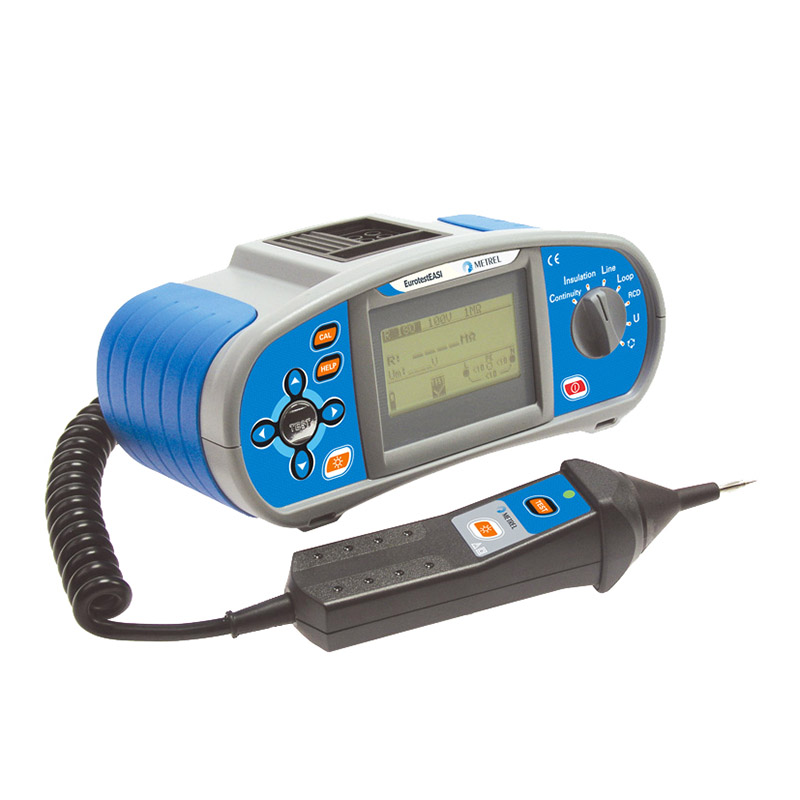

Многофункциональный измеритель параметров электроустановок Metrel MI 3100 EurotestEASI
Наличие на складе:
уточняйте у менеджера
Производство:
Metrel d.d., Словения
ГосРеестр:
Россия
Гарантия:
36 месяцев
Сопутствующие товары
С измерением параметров различных электроустановок справляется Metrel MI 3100. Этот прибор работает в диапазоне напряжений до 1000 В и способен выявить целый ряд электрических характеристик других приборов. Одним из важнейших параметров любого электроприбора является внутреннее сопротивление. Стоит отметить, что измеритель может работать в нескольких режимах с различным разрешением. Так, например, диапазон определения сопротивления составляет от 0 до 2 МОм при напряжении от 100 В до 250 В. Для больших значений напряжения, вплоть до 1 кВ, максимальная величина сопротивления доступного для измерения составляет порядка 1000 МОм. Разрешение, с которым проводятся замеры, может меняться от 1 кОм до 1 МОм.
Metrel MI 3100 кроме стандартной функции по определению полного сопротивления имеет также ряд полезных опций и особенностей. Так, одной из особенностей устройства является возможность проверки целостности защитной цепи при различных токах. Еще одна важная функция измерителя — определение частот переменного тока в пределах от 45 до 65 Гц с точностью до 0.1 Гц. А также выявление порядка следования фаз в трехфазных цепях, что особенно полезно для некоторых сложных электрических устройств, работающих от трехфазного тока. Кроме вышеперечисленных характеристик прибор также способен измерять ток срабатывания исследуемого устройства и время срабатывания.
В стандартный комплект поставки данного многофункционального измерителя кроме самого электронного блока Metrel MI 3100 входит целый набор из различных щупов, измерительных кабелей и наконечников. Также в составе имеется адаптер питания. Для более удобной транспортировки и использования в работе вместе с измерителем поставляется специальная сумка и транспортировочный ремень. Также имеется техническая документация как в бумажном варианте, так и на цифровых носителях. При необходимости дополнительно прибор может быть укомплектован нестандартными кабелями и измерительными проводами.
Снят с производства.
MI 3100 EurotstEASI – недорогой прибор, который позволяет измерить основные характеристики электроустановок до 1000 В.
Основные функции:
- измерение сопротивления изоляции в диапазоне 999 МОм напряжением до 1000 В;
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
- проверка параметров селективных и стандартных УЗО А, АС, F, типов с номинальными токами отключения от 10 мА до 1 А;
- измерение сопротивления заземления по 3-проводной схеме с помощью опционального комплекта S 2026;
- измерение напряжения и частоты;
- контроль порядка чередования фаз.
Отличительные особенности измерителя MI 3100 EurotestEASI:
- контроль уровней напряжения L-L, L-N, L-PE;
- таблица параметров УЗО и предохранительных элементов для мгновенной оценки (PASS/FALL);
- оценка по параметрам стандартных и селективных типов УЗО АС и А;
- тест напряжения прикосновения с УЗО;
- тест целостности защитной цепи под напряжением с УЗО;
- поддержка систем TN, ТТ, IT;
- двухклавишный щуп, типа “commander” с измерительным наконечником, комплект АКБ, ЗУ включены в стартовый пакет поставки;
- габариты Metrel MI 3100: 230 X 103 X 115 mm;
- вес (без АКБ): 1.300 кг.
- Прибор MI 3100;
- щуп двухклавишный, многофункциональный «commander» с измерительным наконечником;
- кабель измерительный (вилка Шуко);
- кабель измерительный универсальный, 1,5 м;
- адаптер питания, 6 NiMh АА АКБ;
- наконечники измерительные, 3 шт. (син, черн, зел.);
- “крокодил”, 3 шт.;
- мягкая транспортировочная сумка;
- ремень для транспортировки;
- краткая инструкция;
- полная инструкция по эксплуатации (CD диск);
- руководство“Measurements on electric installations” (CD диск);
- аттестат метрологический заводской.
Дополнительная комплектация измерителя электроустановок Metrel MI 3100 EurotestEASI:
- измерительный кабель с трёхфазной вилкой;
- измерительный кабель с трёхфазной вилкой и переключателем функций;
- тестовый провод, черный, 20 м;
- тестовый провод, черный, 4 м;
- измерительный провод 20 м., красный;
- измерительный провод, зеленый, 4 м;
- комплект проводов для проверки непрерывности, 10 м, 2 шт.;
- 6-ти элементное зарядное устройство;
- тестовый провод, черный, 50 м;
- щуп "commander" с евровилкой и клавишами "старт" и "подсветка";
- 12-ти элементное зарядное устройство;
- изолированный стержень для дистанционных измерений параметров электроустановок;
- удлиняющая насадка;
- измерительный кабель 3 х 1,5 м.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
|
Интервал замеров |
Разрешение |
Погрешности замеров |
|
R, изоляции |
напряжение=100 В, 250 В: |
1 кОм |
±(5% зн. + 3 емр) |
|
сопротивление: 0,000 …1,999 MОм |
10 кОм |
±(5% зн. + 3 емр) |
|
|
2,00 … 99,99 Мом |
100 кОм |
±(5% зн. + 3 емр) |
|
|
100,0 … 199,9 МОм |
|
|
|
|
U= 500 В, 1 кВ: |
1 кОм |
±(2% зн. + 3 емр) |
|
|
R: 0,000 …1,999 MОм |
10 кОм |
±(2% зн. + 3 емр) |
|
|
2,00 … 99,99 Мом |
100 кОм |
±(2% зн. + 3 емр) |
|
|
100 … 199,9 МОм |
1 МОм |
±(10 % зн.) |
|
|
200 … 999 МОм |
|
|
|
|
Целостность защитной цепи 200 мA (R200мА) |
0,00 …19,99 Ом |
10 мкОм |
±(3 % зн. + 3 емр) |
|
20,0 … 99,9 Ом |
100 мкОм |
±(5 % зн.) |
|
|
100 … 1999 Ом |
1 Ом |
±(5 % зн.) |
|
|
Целостность защитной цепи 7 мA (R7мА) (непрерывное измерение) |
0, 0 …99,9 Ом |
100 мкОм |
±(5% зн. + 3 емр) |
|
100 … 1999 Ом |
1 Ом |
±(5% зн. + 3 емр) |
|
|
|
0,00 … 19,99 Ом |
10 мкОм |
±(5 % зн.+ 5 емр |
|
Полное R,линии |
20,0… 99,9 Ом |
100 мкОм |
±(5 % зн.+ 5 емр) |
|
|
100 … 1999 Ом |
1 Ом |
±(5 % зн.+ 5 емр) |
|
|
0,00 … 19,99 Ом |
10 мкОм |
|
|
Полное R, контура |
20,0 …99,9 Ом |
100 мкОм |
±(5 % зн.+ 5 емр) |
|
|
100 …1999 Ом |
1 Ом |
±(5 % зн.+ 5 емр) |
|
|
|
|
±(5 % зн.+ 5 емр) |
|
U |
0 В … 500 В |
1 В |
±(2 % зн.+ 2 емр) |
|
Частота |
45 Гц … 65 Гц |
0,1 Гц |
±2 емр |
|
Чередование фаз |
1.2.3 или 3.2.1 |
|
|
|
УЗО |
|
|
|
|
Номинальный ток I∆N |
10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A |
||
|
|
|
||
|
|
0,0 …9,9 В |
100 мкВ |
(-0%/+10%) зн. + 2 емр |
|
Напряжение прикосновения Uс |
10,0…99,9 В |
100 мкВ |
(-0%/+10%) зн. |
|
Время срабатывания |
0,0 … 300,0 мсек |
|
±3 мсек |
|
|
0,0 … 150,0 мсек |
1 мсек |
±3 мсек |
|
|
0,0 … 40,0 мсек |
1 мсек |
±3 мсек |
|
Ток срабатывания |
|
0,05 x I∆N |
±0,1 x I∆N |
|
0,2 x I∆N…1,1 x I∆N(тип AC, I∆N= 10 мA) |
|
|
|
|
0,2 x I∆N…2,2 x I∆N(тип A, I∆N= 10 мA) |
0,05 x I∆N |
±0,1 x I∆N |
|
|
0,2 x I∆N…2,2 x I∆N(тип AС,I∆N≥ |
|
|
|
|
30 мA) |
0,05 x I∆N |
±0,1 x I∆N |
|
|
0,2 x I∆N…1,5 x I∆N(тип А, I∆ ≥ |
|
|
|
|
30 мA) |
0,05 x I∆N |
±0,1 x I∆N |
|
|
Эл.питание |
6 по 1,5В AA алкал. АКБ либо 6 по1,2В АКБ |
|
|
|
Пренапряжение кат. |
600 V CAT III; 300 V CAT IV |
|
|
|
Токозащита |
Изоляция двойная |
|
|
Измерители электроустановок Ml 3100, MI 3102 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AЯ46.B 10831. Основанием сертификации прибора MI 3100 является протокол испытаний № 395/263 от 6 декабря 2006 года, ЗАО “Региональный орган по сертификации и тестированию” и протокол испытаний в Испытательном центре промышленной продукции «РОСТЕСТ-МОСКВА» (per. № РОСС RU.0001.21АЯ43 от 30 декабря 2002).
Прибор для измерения параметров электроустановок Metrel MI 3100 внесен в Госреестр средств измерений Российской Федерации и имеет соответствующий сертификат под №41923-09.
