АМ-3001 Измеритель иммитанса
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
36 месяцев
Стационарный измеритель АМ-3001 производит замеры емкости, сопротивления, индуктивности, добротности и т.д. Широкая функциональность модели делает ее универсальной и применимой для решения самых разных задач. Среди дополнительных функций устройства можно отметить проведение относительных измерений, усреднение показаний и т.д. Имеется порт для передачи данных RS-232. Масса блока превышает пять килограммов.
АМ-3001 – это устройство для контроля электрических цепей и радиоэлектронных компонентов. Основная точность полученных результатов составляет 0,05%. Пять измерительных частот помогут решить разные задачи, всегда получая качественный результат. Диапазоны измерений могут переключаться вручную и автоматически. Запуск процесса контроля возможен как с передней панели вручную, так и дистанционно. Температура эксплуатации в пределах 0 – 50 °С. В базовую комплектацию входят помимо самого прибора адаптер, шнур питания, пользовательское руководство. Среди аксессуаров, которые можно приобрести дополнительно – зажим-адаптер, наборы миниклипс и микроклипс, также эти устройства могут быть приобретены отдельно. Дополнительно по желанию заказчика он может купить соединительные кабели.
Если вы ищете профессиональный и качественный прибор, который поможет вам оперативно решить множество задач, измеритель иммитанса АМ-3001 станет отличным настольным прибором, который может быть приобретен для дооснащения лаборатории. Перед началом работы необходимо ознакомиться с пользовательским руководством. Обратите внимание, что мы поставляем приборы по ценам, рекомендованным заводом-изготовителем. Если вы хотите сделать заказ, и вам необходимо уточнить информацию, вы всегда можете обратиться за помощью к нашим опытным специалистам.
Данный прибор представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.
- Прибор;

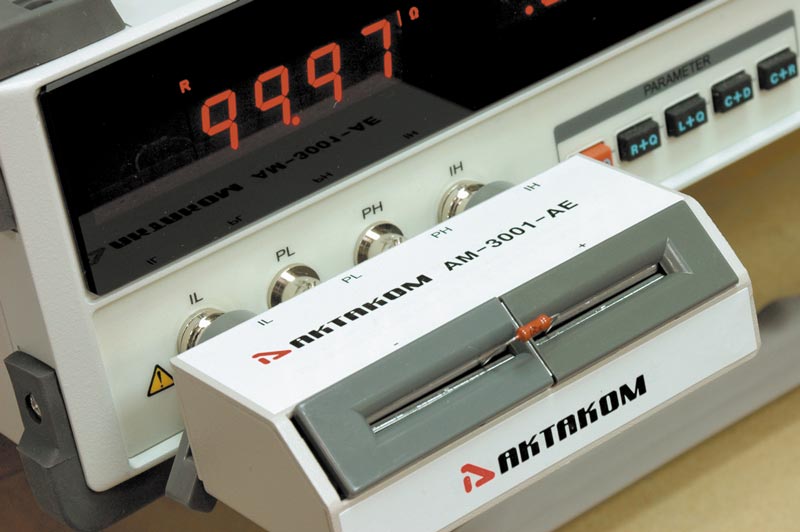

- адаптер АМ-3001-АЕ;
- шнур питания;
- руководство по эксплуатации;
- габариты в упаковочной таре 520х245х495, вес 10 кг.
Дополнительная комплектация:
- зажим-адаптер АМ-3001-КС;
- пинцет-адаптер АМ-3001-ТЕ;
- набор сигнальных миниклипс АСА-2550;
- набор сигнальных микроклипс АСА-2652;
- микроклипса АСА-2554;
- BNC кабель PTL922, PTL923, PTL924.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Режимы измерений и индикация параметров
|
Режимы измерений |
AUTO, R+Q, L+Q, C+D, C+Q |
|
Эквивалентная схема измерений |
последовательная или параллельная |
|
Отображаемые параметры |
измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки |
|
Усреднение |
по выбору от 2 до 10 измерений |
|
Диапазоны измерений параметров: |
|
|
R+Q: R |
0,0001 Ом ... 2000 МОм |
|
Q |
0,00001 ... 50 |
|
L+Q: L |
0,0001 мкГн ... 99999 Гн |
|
Q |
0,0001 ... 50 |
|
C+D: C |
0,0001 пФ ... 99999 мкФ |
|
D |
0,00001 ... 10 |
|
C+R: C |
0,0001 пФ ... 99999 мкФ |
|
R |
0,00001 ... 99999 кОм |
Диапазон измерения и пределы значений сопротивления для режима постоянного напряжения
|
Диапазон |
Сопротивление источника напряжения R |
Сопротивление |
Индуктивность |
Емкость |
|
3 |
25,0 Ом |
10 мкОм ... 360 Ом |
0,1 мкГн … 57/f Гн |
99999 мкФ … 442/F мкФ |
|
2 |
25,0 Ом |
360 Ом ... 5,76 кОм |
57/f Гн … 917/f Гн |
442/f мФ … 27,6/f мкФ |
|
1 |
25,0 Ом |
5,76 кОм ... 90,0 кОм |
917/f Гн … 14324/f Гн |
27,6/f мкФ … 1,77/f мкФ |
|
0 |
25,0 Ом |
90,0 кОм ... 2000 МОм |
14324/f Гн ... 99999 Гн |
1,77/f мкФ … 0,00001 пкФ |
f — частота измерения
Условия проведения измерений
|
Частота измерительного сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4 |
|
Напряжение измерительного сигнала |
0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ |
|
Постоянное напряжение смещения |
внутреннее: 2,0 В ±2% |
|
Скорость измерения |
медленная: 2 измерения в секунду; |
|
Переключение диапазона измерения |
автоматическое или ручное |
|
Запуск измерений |
непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler |
Общие сведения
|
Зажимная оснастка |
4-х проводная оснастка Кельвина для деталей с радиальными выводами |
|
Защита прибора при проведении измерений |
до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения |
|
Балансировка прибора |
по короткому замыканию: R < 20 Ом, Z < 50 Ом; |
|
Разбраковка |
до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора. |
|
Самоконтроль |
Тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и т. д. |
|
Сохранение и повторный вызов установок режимов измерений |
Сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию. |
|
Интерфейсы |
установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler |
|
Рабочие условия |
0...50 °С, относительная влажность 80% |
|
Питание |
220 В, 50 Гц |
|
Потребляемая мощность, Вт |
не более 20 |
|
Габаритные размеры, мм |
109x363x386 |
|
Масса, кг |
5,8 |
Дополнительные возможности:
- Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В.
- Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения.
- Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.
Внесен в Государственный реестр СИ РФ под № 36304-07
