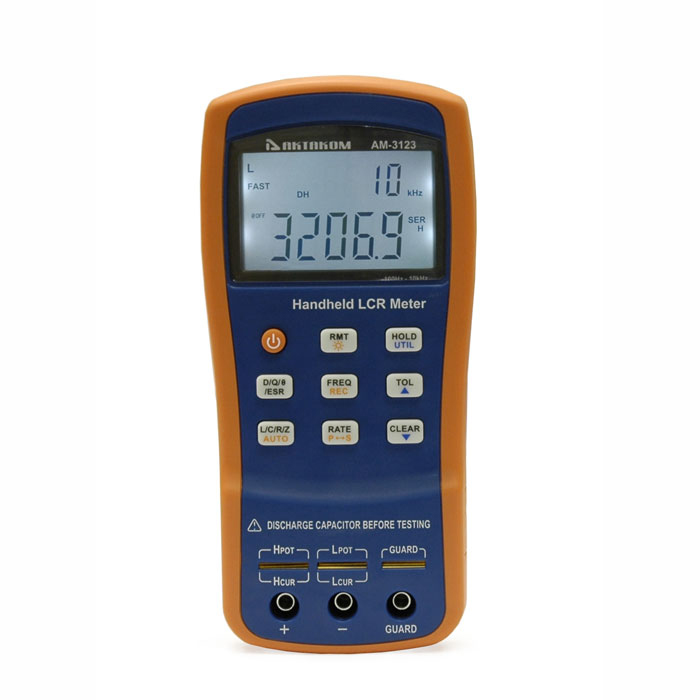

АМ-3123 Измеритель RLC

26 609 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 14 месяцев

Современный цифровой измеритель АМ-3123 обеспечивает измерение множества величин. Это емкость, сопротивление, индуктивность, добротность и т.д. Базовая погрешность такой модели составляет 0.25%. При неразрушающем контроле важна скорость совершения замеров. Для данной модификации она составляет 4 измерения в секунду. Для передачи данных служит интерфейс mini-USB. Присутствует несколько режимов работы. Это режим сортировки компонентов, относительных измерений и т.д. Масса блока составляет триста пятьдесят граммов. Производитель предлагает гарантийный срок на товар четырнадцать месяцев. Важно отметить, что данная модель официально сертифицирована. Она внесена в ГосРеестр СИ РФ.

АМ-3123 – это портативный и современный инструмент, который осуществляет замеры быстро и точно. С его помощью можно решить множество задач, связанных, например, с выборочным контролем на производственной линии, проведением диагностики в мастерских и сервисных службах, осуществлением сортировки компонентов по параметрам, входным контролем, а также лабораторными исследованиями. Универсальность этого инструмента позволяет эффективно использовать его в разных условиях, всегда получая качественный результат.

Среди ключевых особенностей можно выделить минимальную погрешность (порядка 0.25%). Также при работе с таким устройством пользователю гарантируется высокая скорость измерений. Для тестируемого компонента можно выбрать сканирующий режим. В ходе диагностики устройство выводит не только текущее значение, но и фиксирует максимальный, минимальный, средний показатели. Среди достоинств исполнения можно выделить современный дизайн, яркий цвет корпуса, эргономичность. Mini-USB интерфейс станет еще одним преимуществом АМ-3123 для тех, кто предпочитает подробные обработки полученной информации.

Высокопроизводительный портативный RLC-метр АМ-3123 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро удобно.

Области применения:

  • выборочный контроль качества на производственной линии;
  • тестирование компонентов в ремонтных мастерских и сервисных службах;
  • сортировка и отбор компонентов по параметрам;
  • входной контроль при приёмке партии (особенно в полевых условиях);
  • лабораторные исследования параметров при разработке и тестировании.

Основные преимущества:

  • базовая погрешность 0,25%;
  • разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь;
  • высокая скорость измерений (до 4 изм/с);
  • возможность процентного отображения и режим многоступенчатого компаратора;
  • 5-ти проводная технология;
  • сканирующий режим определения типа тестируемого компонента;
  • фиксированный выходной импеданс 100 Ом;
  • фиксация текущего, минимального, максимального и среднего значения;
  • яркий, современный дизайн;
  • ультра-малое энергопотребление (25 мА);
  • mini-USB интерфейс для быстрого подключения к ПК и обработки данных.
  1. Прибор - 1 шт.
  2. Щупы Кельвина (5-ти проводные) - 1 шт.
  3. Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.
  4. Батарея 9 В типа "Крона" - 1 шт.
  5. Сетевой адаптер - 1 шт.
  6. Кабель mini-USB для подключения к ПК -  1шт.
  7. Программное обеспечение AM-312x-SW.

Дополнительная комплектация:

  1. Пинцет-адаптер для SMD компонентов АСА-3123 - 1 шт.
  2. Пинцет-адаптер для SMD компонентов АСА-3125 - 1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

ФУНКЦИИ

Измеряемые параметры

Первичные: L / C / R / Z
Вторичные: В / Q / Θ / ESR

Диапазоны измерений

Сопротивление: 0,3999 Ом; ...; 10,000 МОм
Индуктивность: 39,99 мкГн; ...; 1000,0 Гн
Ёмкость: 39,99 пФ; ...; 20,000 мФ
Добротность/Тангенс угла потерь: 0,0001...9999

Эквивалентные схемы замещения

Последовательная и параллельная

Режимы измерения

Автоматический и ручной

Выбор диапазона

Автоматический

Тестовые входы

5-ти проводная схема (щупы или пинцет Кельвина)
3-х проводная схема (для коротких выводов с зажимом "крокодил")

Скорость измерений

Быстрая: 4 изм./с
Медленная: 1,5 изм/с

Калибровка

Короткозамкнутая, Открытая

Режим допусков

1% / 5% / 10% / 20%

Защита входов

0,1 А / 250 В

Интерфейс

Mini-USB (виртуальный последовательный порт)

ТЕСТОВЫЙ СИГНАЛ

Тестовая частота

100 Гц, 120 Гц, 1 кГц, 10 кГц

Тестовое напряжение

0,6 В (с.к.з.)

Выходной импеданс

100 Ом

ДИСПЛЕЙ

Тип дисплея

ЖКИ, 2 параметра,

Подсветка

при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек
при питании от адаптера: непрерывная подсветка до ручного отключения

Показания

первичные параметры: 40 000 отсчётов
вторичные параметры: разрешение - 0,0001

Базовая погрешность

0,25%

ПИТАНИЕ

Тип батарей

алкалиновые, 9 В типа "Крона"

Сетевой адаптер

вход: 220 В (1±10%) / 50 Гц
выход: 12-15 В (пост.)

Рабочий ток

макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)

Потребляемый ток в выкл. сост.

2 мкА

Время работы батарей

16 часов

Автоотключение питания

5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.

Индикатор разряда батарей

<6,8 В

ОБЩИЕ ХАРАКТЕРИСТИКИ

Стандарт безопасности

IEC 61010-1:2001; IEC 61326-2-1:2005

Рабочие условия

0...40°С, влажность <90%

Габаритные размеры

190х90х41 мм

Масса

350 г

Габариты в упаковочной таре

197х56х231, вес 0,9 кг.

 Соответствие между основными и дополнительными параметрами, отображаемыми на дисплее в приборе Актаком АМ-3123

Основной параметр (нижняя строка дисплея)

Дополнительный параметр (верхняя строка дисплея)

Ёмкость (C)

Рассеяние (D)

Индуктивность (L)

Добротность (Q)

Сопротивление (R)

Фазовый угол (θ)

Внесен в Государственный реестр СИ РФ под № 55171-13
