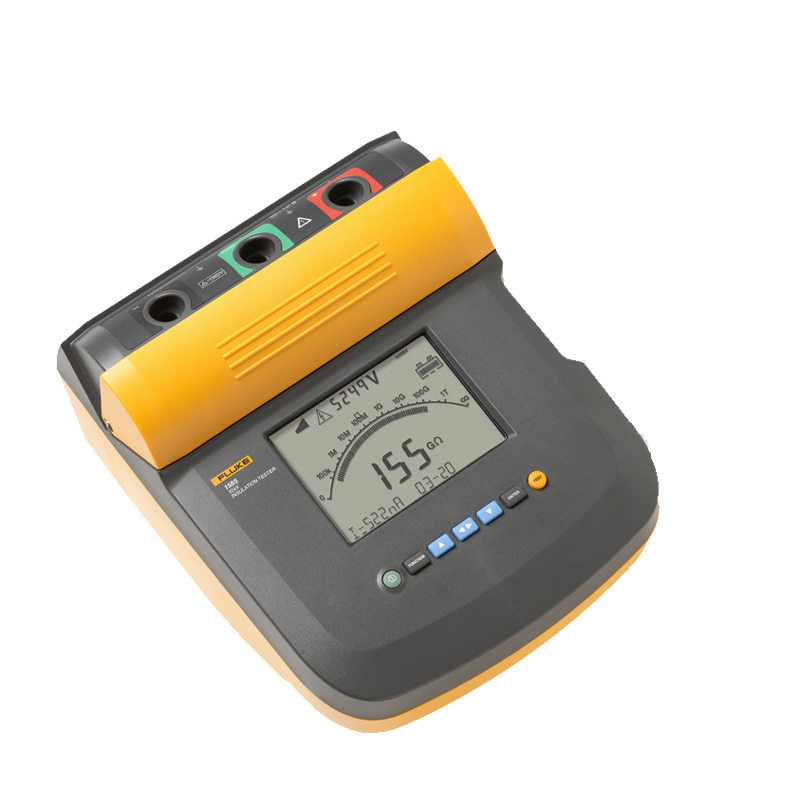

Мегаомметр Fluke 1555
Профессиональный инструмент для выполнения диагностики Fluke 1555 отличается тем, что проводит оперативные испытания качества изоляции, обеспечивая специалиста точными результатами. Инструмент универсален и помогает как в решении простых задач, например, выполнении простых точечных замеров, так и более сложных – проведении полноценного тестирования стойкости изоляции или прозвонки цепи. Кроме этого, прибор может проводить такие тесты, как определение сопротивления, коэффициента поляризации, токов емкостного характера, утечки и многое другое. Широкие возможности прибора делают его универсальным инструментом, способным оперативно справиться со всем спектром задач.
Fluke 1555 осуществляет работу в шести режимах. При этом устройство гарантирует максимальную безопасность для пользователя. Присутствует функция сигнализации, которая срабатывает при регистрации пробоя. Само исполнение устройства рассчитано на продолжительную эксплуатацию в самых сложных условиях. Корпус пылеустойчив, влагоустойчив, изготовлен из прочного материала. У модели имеется большой жидкокристаллический индикатор, на который выводятся полученные данные, а в дальнейшем они могут быть сохранены во встроенную память, рассчитанную на 99 ячеек. Информация, полученная в ходе диагностики, транслируется на ПК пользователя.
В базовый вариант Fluke 1555 входят тестовые провода, зарядное устройство, элементы питания. При необходимости пользователь может приобрести дополнительные аксессуары исходя из стоящих перед ним задач. В целом данный прибор представляет собой классическую разработку Fluke, которая обладает всем необходимым для полноценной работы – стильным исполнением, многофункциональностью, прочностью, возможностью эффективно справляться с поставленными задачами.
Новый измеритель сопротивления изоляции Fluke 1555 предлагает пользователю цифровое тестирование изоляции до 10 кВ для проверки широкого спектра оборудования, включая двигатели, генераторы, распределительные панели и кабели. С помощью измерителя сопротивления изоляции пользователь сможет проводить полное тестирование согласно IEEE 43-2000, получая лучшие значения в классе, 3 года гарантии и рейтинг категории безопасности CAT IV 600. Сохранение результатов измерений и интерфейс связи с ПК, делают Fluke 1555 идеальным прибором для проведения периодической и предупреждающей диагностики, для определения потенциальных проблем с оборудованием до их появления или на начальной стадии.
Области применения измерителя Fluke 1555:
- Кабельные линии

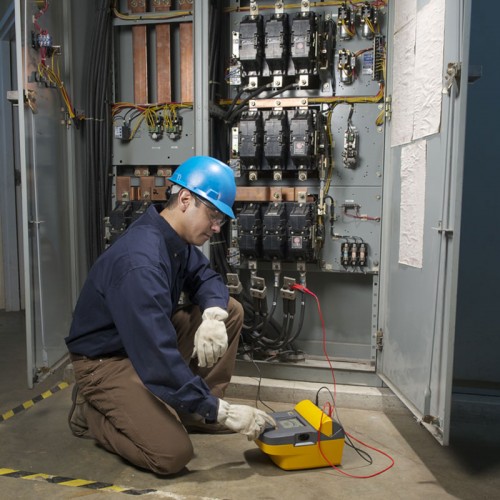

- Распределительные панели
- Трансформаторы подстанций
- Высоковольтные шины
- Двигатели
- Линейные трансформаторы
- Блоки конденсаторов
- Генераторы
Тесты, проводимые измерителем Fluke 1555:
- Сопротивление изоляции/утечка тока
- Пошаговое напряжение
- Разряд диэлектрика
- Коэффициент поглощения диэлектрика
- Показатель поляризации
- Ступенчатое изменение шага
Преимущества измерителя Fluke 1555:
- Тестовое напряжение до 10 кВ предоставляет решение для любой области применения
- Повышенная защита, категории CAT III 1000V, CAT IV 600V
- Сохранение данных, программа для ПК и интерфейсный кабель - позволяет включить прибор в программы для предварительной диагностики

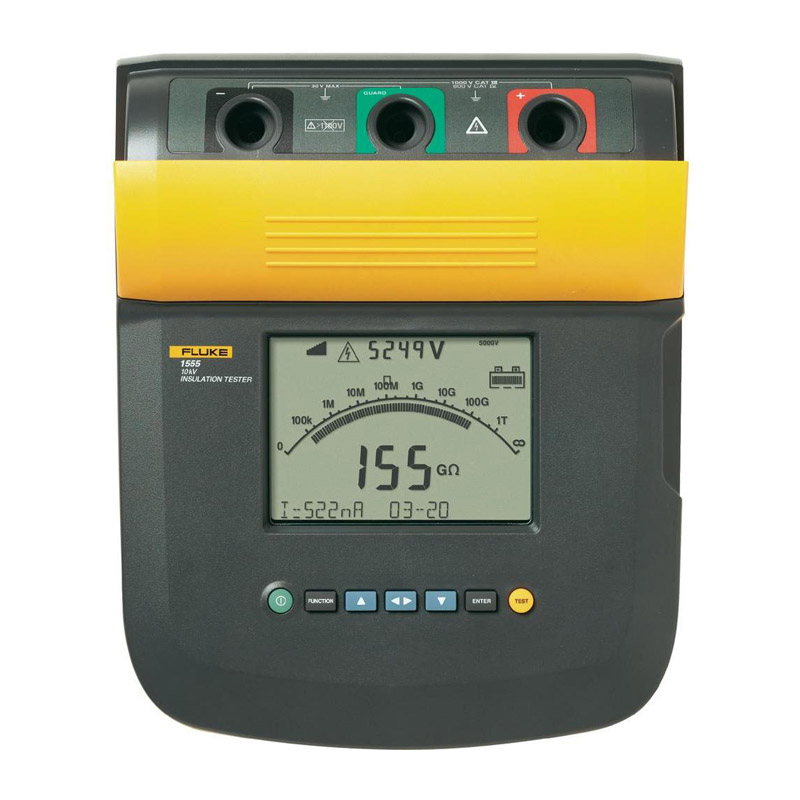

- Большой, легко читаемый экран
- Новые прочные измерительные зажимы будут находиться там, где вы их закрепили
- Соответствие последним требованиям тестирования вращающихся машин в соответствии с IEEE 43-2000
- Программное обеспечение Fluke View Forms в стандартном комплекте поставки
- Уровень тестового напряжения задается пользователем
Основные функции измерителя Fluke 1555:
- Идеально подходит для проверки широкого спектра высоковольтного оборудования, включая распределительные шкафы, двигатели, генераторы и кабели. Проводите проверку до 10 кВ, полный диапазон напряжений указан в IEEE 43-2000
- Выбор напряжения тестирования с шагом 50 В от 250 до 1000 В и с шагом 100 В после значения 1000 В
- Измерения можно сохранить в 99 ячейках памяти, каждой ячейке можно присвоить уникальное имя
- Связь с ПК для создания программ предварительной и периодической диагностики
- Автовычесление Показателя Поляризации (PI) и Поглощения в Диэлектрике (DAR), без дополнительных настроек
- Система защиты обеспечивает отсутствие поверхностного эффекта при проверке высокого сопротивления
- Измерение емкости и тока утечки
- Функция Ramp – пошаговое увеличение напряжения тестирования, для проверки на износ
- Категория безопасности CAT III 1000 V, CAT IV 600 V

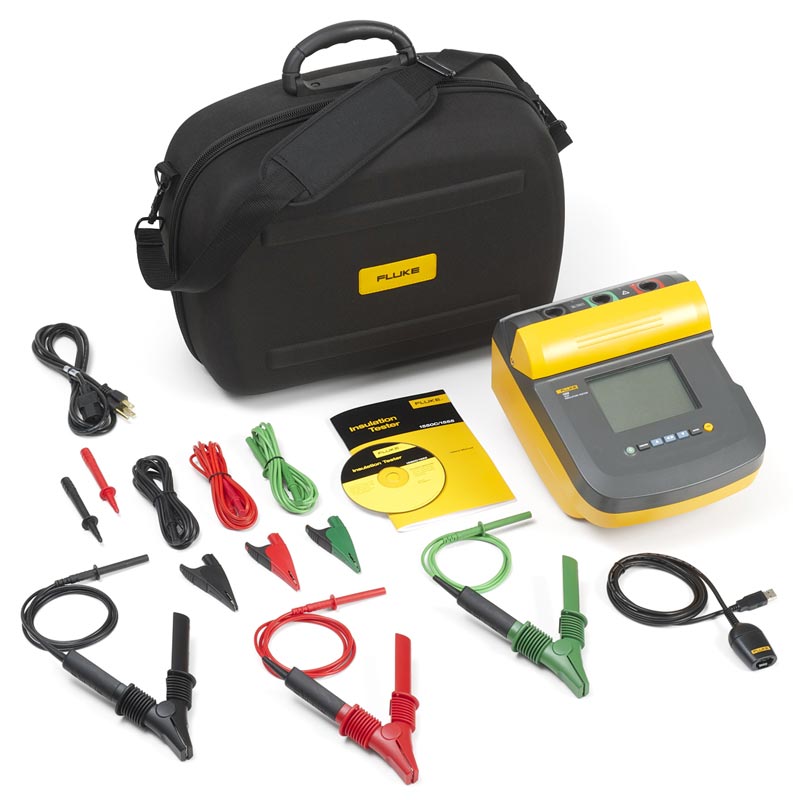

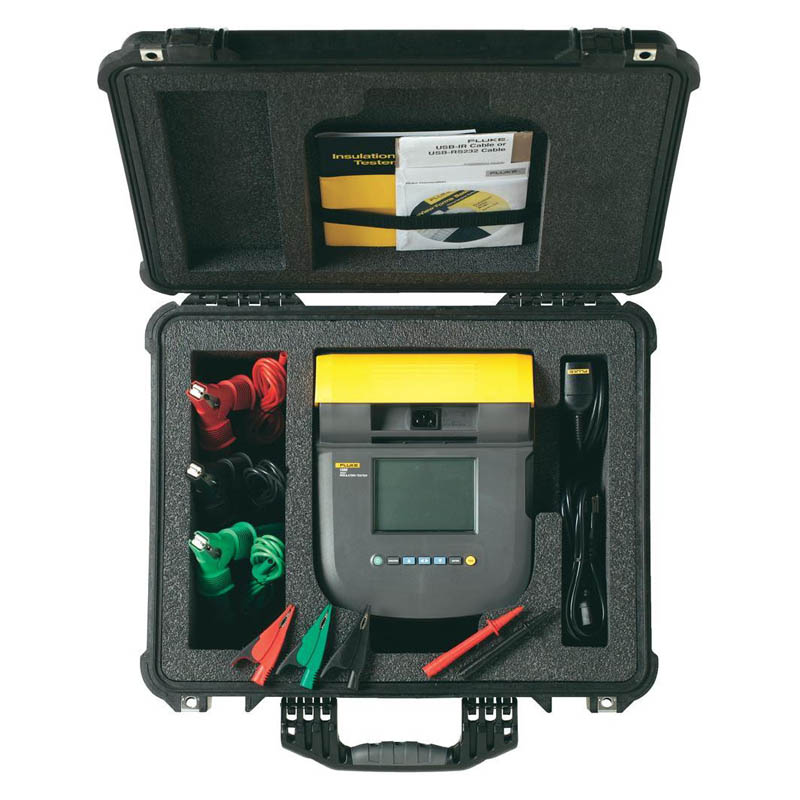

- Прибор;
- 6 батарей типа АА, уже установлены;
- набор силиконовых тестовых проводов TL71;
- держатель щупа;
- два зажима типа "крокодил".
Дополнительные материалы:
- регистрационная карта;
- документ о практике калибровки;
- компакт-диск с руководством для пользователей (на 16 языках);
- ознакомительное руководство;
- поверочный сертификат.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Измерение сопротивления изоляции |
||
Тестовое напряжение (пост.) |
Диапазон |
Точность (± от показаний) |
250 В |
200 кОм до 10 ГОм |
5% |
5 ГОм до 50 ГОм |
20% |
|
500 В |
200 кОм до 10 ГОм |
5% |
10 ГОм до 100 ГОм |
20% |
|
1000 В |
200 кОм до 20 ГОм |
5% |
20 ГОм до 200 ГОм |
20% |
|
2500 В |
200 кОм до 50 ГОм |
5% |
50 ГОм до 500 ГОм |
20% |
|
5000 В |
200 кОм до 100 ГОм |
5% |
100 ГОм до 2 ТОм |
20% |
|
10000 В |
200 кОм до 200ГОм |
5% |
100 ГОм до 2 ТОм |
20% |
Параметры |
Точность (± от показаний) |
Ток короткого замыкания |
От 1 мА до 2 мА |
Диапазон графической шкалы |
От 0 до 1 ТОм |
Точность напряжения тестирования изоляции |
От -0 % до + 10 % при токе нагрузки 1 мА |
Подавление наводок от сети переменного тока |
2 мА максимум |
Скорость зарядки для емкостной нагрузки |
1 мкФ за 5 сек. |
Ток утечки |
Диапазон: от 1 нА до 2 мА |
Точность: ±(5 % + 2 нА) |
|
Измерение емкости |
Диапазон: от 0.01 мкФ до 15.00 мкФ |
Точность: ± (15 % rdg + 0.03 мкФ) |
|
Индикатор наличия напряжения в цепи |
Диапазон: от 30 В до 600 В пост./перемен., 50/60 Гц |
Точность: ± (5 % + 2 В) |
|
Таймер |
От 0 до 99 минут; выставляется с шагом в 1 мин. с посекундным отсчетом. |
Диапазон |
От 0 % до 100 % от выбранного тестового напряжения, либо до наступления пробоя. |
Питание |
|
Тип батареи |
12 Вольт, кислотно-свинцовая заряжаемая |
Питание от сети перемен. тока |
От 85 до 250 В, 50/60 Гц 50 ВА |
Питание от бортовой сети автомобиля (с адаптером) |
От 10 до 15 В (пост.), 30 ВА |
Срок службы батареи |
|
Тестовое напряжение |
Количество измерений |
500 В |
3600 |
1 000 В |
3200 |
2 500 В |
2500 |
5 000 В |
1500 |
Примечание: При повышенных температурах батарея требует более частой зарядки |
|
Прочие характеристики |
|
Диапазон рабочих температур |
От -20 °C до 40 °C |
Температура хранения |
От -20 °C до 65 °C |
Относительная влажность |
80 % при 31 °C, линейно убывает до 50 % при 40 °C |
Диапазон высот |
От 0 до 2000 м над уровнем моря |
Пыле- и водостойкость |
IP-40 |
Защита от удара и вибрации |
MIL-PRF-28800F, Класс II |
Безопасность |
EN 61010-1, категория III, 600 В, |
EN61557, части 1 и 2 |
- Размер: 170 мм x 242 мм x 330 мм
- Вес (с батареей): 3.6 кг
