Купить Осциллограф-мультиметр цифровой 2-х канальный АКИП-4128. Заводские цены

заказать в один клик

Наличие на складе: уточняйте у менеджера

Производство: Россия

ГосРеестр: Россия

Гарантия: 36 месяцев

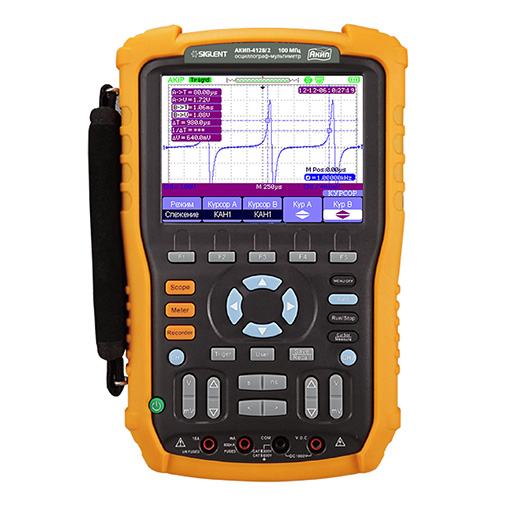

Если вы ищете профессиональный компактный измеритель, то осциллограф АКИП-4128 – это то, что вам нужно. Это не просто осциллограф, это также мультиметр, который поможет провести точные замеры напряжения, тока, сопротивления и т.д. По совместительству это также и регистратор, который может регистрировать данные в течение определенного промежутка времени. Двухканальный осциллограф представленной модели станет хорошим помощником при проведении комплексного анализа. Проводит автоматические и курсорные измерения, имеет полный пакет математических функций (вычитание, сложение, деление, умножение). Кроме этого, для модели свойственно наличие разных режимов, цифровые фильтры, объемная память, внутри которой могут быть сохранены осциллограммы (до 10) и профили текущих настроек (до 20). При работе в режиме мультиметра устройство способно выполнять прозвонку электрических цепей, тест диодов.

АКИП-4128 – это современный инструмент. Для каждого канала предусмотрена своя кнопка, питание полностью автономное, вывод данных происходит на большой и яркий дисплей. Кроме этого, имеется интерфейс USB 2.0, при помощи которого пользователь сможет передать полученные данные на сторонний персональный компьютер. Для полноценной работы с результатами, проведения их всестороннего анализа, предусмотрено специализированное программное обеспечение, которое полностью совместимо с MS Windows XP, Vista. Отметим, что в базовый вариант поставки уже входят пробники осциллографа, адаптер питания, пользовательское руководство, а также CD-диск с программным обеспечением. Весь комплект размещается в стильной сумке.

На профессиональный и современный осциллограф АКИП-4128 предоставляется гарантия производителя сроком три года.

Краткие характеристики, обобщенные для моделей АКИП-4128/1, АКИП-4128/2:

Цифровой осциллограф, мультиметр, TrendPlot, регистратор
Изолированные входы: до 1000 В КАТ. II / 600 В КАТ. III между двумя входами осциллографа (дифференциальное напряжение); 300В КАТ. II / 150В КАТ. III при прямом подключении ко входу осциллографа; до 1000 В КАТ. II / 600 В КАТ. III при использовании делителя; до 600 В КАТ. II / 300 В КАТ. III между входами мультиметра
Осциллограф: 2 канала, полоса пропускания: 60 МГц (АКИП-4128/1), 100 МГц (АКИП-4128/2)
Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц
Максимальная длина памяти 1 МБ/канал (2 МБ при объединении каналов)
Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (ΔU, ΔT, режим «слежение»)
Математика: БПФ, +, -, х, /
Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
Интерполяция: Sin X/х, линейная
Режим X-Y
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ (осциллограф), 1,2 МБ (мультиметр); регистратор - 7 МБ
Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
Интерфейсы: USB 2.0
Поддержка подключения внешних USB-накопителей
ПО: совместимость MS Windows XP, Vista, 7 (32 bit)

Осциллограф АКИП-4128/Х;
пробники осциллографа х1/х10 (2 шт.);
калибратор пробников;
кабель USB;
адаптер питания~220 В;
сумка;
руководство по эксплуатации;
CD-диск.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики осциллографа АКИП-4128/1

Режим осциллографа

Канал вертикального отклонения
Полоса пропускания	0… 60 МГц
Время нарастания	≤ 5,8 нс
Коэф. отклонения (Коткл.)	2 мВ/дел…100 В/дел
Погрешность уст. Коткл.	± 3 %
Постоянное смещение	2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В
Входной импеданс	1 МОм (± 2 %) / 18 пФ (± 3 пФ)
Макс. вх. напряжение	Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III
Связь по входу	Открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	2,5 нс/дел…50 с/дел
Погрешность уст. Кразв.	±0,005 %
Режим работы	Основной, ZOOM окна, самописец (ROL), X-Y
Синхронизация
Ист. синхронизации	Канал 1, Канал 2
Режимы запуска разв.	Автоколебательный, ждущий, однократный
Тип синхронизации	По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
Аналого-цифровое преобразование
Разрядность АЦП	8 бит
Частота дискретизации	500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала)
Интерполяция	Sin (х) /х
Объем памяти	Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов)
Режим сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)
Измерения
По вертикали	Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение вр. задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Курсорные	ΔU, ΔT, Δ1/T (вручную), режим «слежение»

Режим мультиметра

Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряжений	DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)
Разрешение	Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Вх. сопротивление	10 МОм
Погрешность	Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
Постоянные и переменный (СКЗ) ток
Предел измерений	60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)
Разрешение	10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения	± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А)
Сопротивление
Предел измерений	600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение	0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность	± 1 % ± 5 емр
Прозвон цепи
Порог срабатывания	<50 Ом
Индикация	Непрерывный зв. сигнал f=2 кГц
Испытание P-N
Макс. ток теста	1,5 мА
Напряжение теста	0…2 В
Емкость
Предел измерений	40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф
Разрешение	10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность	± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр
TRENDPLOT
Режим просмотра	Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных
Длина памяти	Осциллограф: 800 кБ; Мультиметр: 1,2 МБ
Длительность записи	Осциллограф: > 24 часов; Мультиметр: > 33 часов
Источник сигнала	Канал 1 (2), 1 и 2, мультиметр
Доп. функции	Ручной запуск, курсорные измерения, растяжка (Zoom)
Регистратор
Коэф. развертки (Кразв.)	100 мс/дел…50 с/дел
Длина памяти	Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска
Дополнительные возможности
Интерфейс	USB 2.0 для сохранения данных и дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ, инверсия
Документирование	Запись и воспроизведение до 2500 кадров
Сохранение данных	Запись формы сигнала в стандартах Bmp, CSV
Общие данные
Память	10 осциллограмм / 20 профилей (внутр./внеш USB-flash)
ЖК-дисплей	Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»
Интерфейс	USB 2.0 – 2шт (device, host)
Универсальное питание	~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)
Условия эксплуатации	0 °С…40 °С; отн. влажность не более 75 %
Габаритные размеры	259 × 163 × 53 мм
Масса	1,5 кг (с аккумулятором)

Технические характеристики осциллографа АКИП-4128/2

Режим осциллографа

Канал вертикального отклонения
Полоса пропускания	0… 100 МГц
Время нарастания	≤ 3,5 нс
Коэф. отклонения (Коткл.)	2 мВ/дел…100 В/дел
Погрешность уст. Коткл.	± 3 %
Постоянное смещение	2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В
Входной импеданс	1 МОм (± 2 %) / 18 пФ (± 3 пФ)
Макс. вх. напряжение	Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III
Связь по входу	Открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	2,5 нс/дел…50 с/дел
Погрешность уст. Кразв.	±0,005 %
Режим работы	Основной, ZOOM окна, самописец (ROL), X-Y
Синхронизация
Ист. синхронизации	Канал 1, Канал 2
Режимы запуска разв.	Автоколебательный, ждущий, однократный
Тип синхронизации	По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
Аналого-цифровое преобразование
Разрядность АЦП	8 бит
Частота дискретизации	500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала)
Интерполяция	Sin (х) /х
Объем памяти	Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов)
Режим сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)
Измерения
По вертикали	Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение вр. задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Курсорные	ΔU, ΔT, Δ1/T (вручную), режим «слежение»

Режим мультиметра

Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряжений	DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)
Разрешение	Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Вх. сопротивление	10 МОм
Погрешность	Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
Постоянные и переменный (СКЗ) ток
Предел измерений	60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)
Разрешение	10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения	± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А)
Сопротивление
Предел измерений	600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение	0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность	± 1 % ± 5 емр
Прозвон цепи
Порог срабатывания	<50 Ом
Индикация	Непрерывный зв. сигнал f=2 кГц
Испытание P-N
Макс. ток теста	1,5 мА
Напряжение теста	0…2 В
Емкость
Предел измерений	40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф
Разрешение	10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность	± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр
TRENDPLOT
Режим просмотра	Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных
Длина памяти	Осциллограф: 800 кБ; Мультиметр: 1,2 МБ
Длительность записи	Осциллограф: > 24 часов; Мультиметр: > 33 часов
Источник сигнала	Канал 1 (2), 1 и 2, мультиметр
Доп. функции	Ручной запуск, курсорные измерения, растяжка (Zoom)
Регистратор
Коэф. развертки (Кразв.)	100 мс/дел…50 с/дел
Длина памяти	Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска
Дополнительные возможности
Интерфейс	USB 2.0 для сохранения данных и дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ, инверсия
Документирование	Запись и воспроизведение до 2500 кадров
Сохранение данных	Запись формы сигнала в стандартах Bmp, CSV
Общие данные
Память	10 осциллограмм / 20 профилей (внутр./внеш USB-flash)
ЖК-дисплей	Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»
Интерфейс	USB 2.0 – 2шт (device, host)
Универсальное питание	~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)
Условия эксплуатации	0 °С…40 °С; отн. влажность не более 75 %
Габаритные размеры	259 × 163 × 53 мм
Масса	1,5 кг (с аккумулятором)

Включёны в Госреестр СИ под номером: 55300-13
