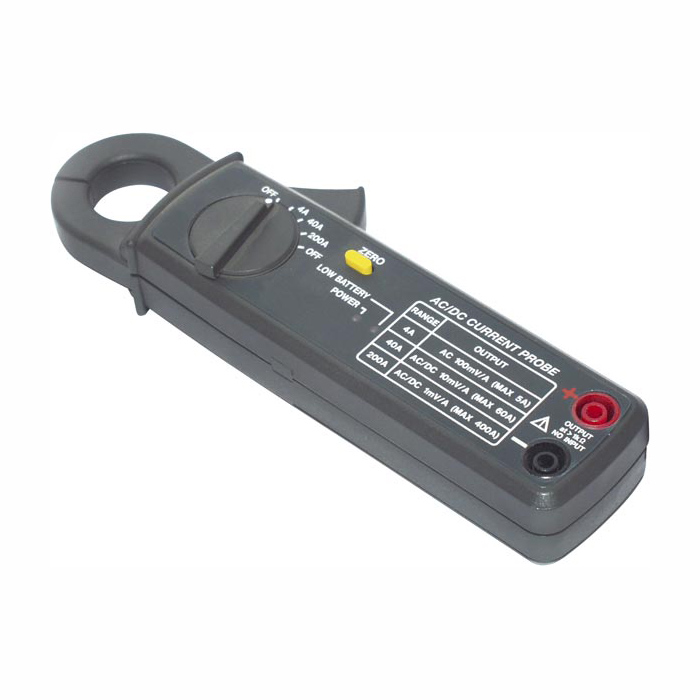

АТА-2504 Токовые клещи-адаптер
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
12 месяцев
Токовые клещи-адаптер, при подключении к мультиметру результаты измерений отображаются на дисплее мультиметра, а подключив токовые клещи-адаптер к осциллографу можно исследовать форму сигнала.
- Прибор;
- измерительные щупы;
- защитный чехол;
- руководство по эксплуатации;
- габаритные размеры в упаковочной таре 120х60х225, вес 0,45 кг.
Дополнительная комплектация:
- измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3;
- зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий);
- зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный);
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема;
- магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых;
- минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364;
- гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату;
- переходник-шунт PTL-2172;
- универсальный набор аксессуаров АСА-2907;
- кейс пластиковый герметичный 37-1;
- каталог "Элементы приборных устройств" (измерительные кабели, щупы, насадки и т.п.)
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Постоянный ток
|
Диапазон |
Выход |
Погрешность |
Чувствительность |
|
0...4 А* |
100 мВ/А |
±(0,02 Iизм + 0,005 А) |
0,1 мВ/1 мА |
|
0...40 А |
10 мВ/А |
±(0,01 Iизм + 0,02 А) |
0,1 мВ/10 мА |
|
0...150 А |
1 мВ/А |
±(0,01 Iизм + 0,2 А) |
0,1 мВ/100 мА |
|
150...200 А |
1 мВ/А |
±(0,022 Iизм + 0,2 А) |
0,1 мВ/100 мА |
* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ
Переменный ток (при частоте 40 Гц...1 кГц)
|
Диапазон |
Выход |
Погрешность |
Чувствительность |
|
0...4 А |
100 мВ/А |
±(0,02 Iизм + 0,005 А) |
0,1 мВ/1 мА |
|
0...40 А |
10 мВ/А |
±(0,015 Iизм + 0,03 А) |
0,1 мВ/10 мА |
|
0...150 А |
1 мВ/А |
±(0,015 Iизм + 0,3 А) |
0,1 мВ/100 мА |
|
150...200 А |
1 мВ/А |
±(0,022 Iизм + 0,2 А) |
0,1 мВ/100 мА |
- Три диапазона (4 А, 40 А, 200 А) в каждом из режимов измерений (перем./пост. ток)
- Выходной сигнал от 1 до 100 мВ на 1 А (перем./пост. ток)
- Частотный диапазон 40 Гц...1 кГц
- Датчик на эффекте Холла
- Питание 2 батареи по 1,5 В типа АА
- Габаритные размеры 183х61х36 мм
- Масса 190 г
Внесены в Государственный реестр СИ РФ под № 43841-10
