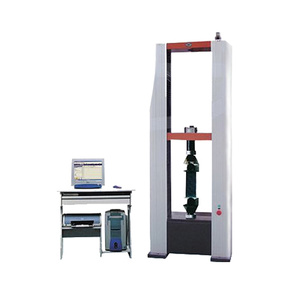

Разрывная машина WDW-5E

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Time Group inc., КИТАЙ
ГосРеестр: Россия
Гарантия: 12 месяцев

Применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Разрывные машины TIME WDW-5E применяются в лабораториях контроля качества, на предприятиях, связанных с производством неметаллических материалов или их применяющих, например, при производстве резино-технических изделий можно использовать подобные испытательные машины, в научно-исследовательских институтах легкой промышленности испытательные установки применяются для тестирования тканей, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Основные преимущества TIME WDW-5E:

  • большая рабочая зона для испытаний на растяжение, сжатие и изгиб;
  • высокая жесткость конструкции силовой рамы для точного перемещения траверсы;
  • высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании;
  • датчик силы установлен на подвижной траверсе;
  • концевые выключатели для защиты оператора и узлов испытательной машины;
  • программная защита от перегруза датчика силы, и кнопка аварийного останова;
  • выносной пульт для ручного управления траверсой при установке образца в зоне испытания.


Возможности программного обеспечения WinWDW:

Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
  • ReH - верхний предел текучести;
  • ReL - нижний предел текучести;
  • Rm - временное сопротивление;
  • Rp - условный предел текучести;
  • - относительное удлинение;
  • Agt - относительное равномерное удлинение;
  • - модуль упругости;
  • Z - относительное сужение.

Наименование

Краткая характеристика

Количество

Примечание

1

AC сервомотор и система

Мощность 0.4 кВт

1 комплект

Panasonic Co. Ltd (Japan)

2

Программное обеспечение и система измерения

WinWDW

1 комплект

TIME Group Inc.

3

Ходовые винты

-

2 шт.

Jining Bote

4

Трансформатор

-

1 шт.

-

5

Датчик нагрузки(тензодатчик)

5 кН

1 шт.

Transcell

6

Экстензометр

YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм

1 шт.

-

7

Фотоэлектрический энкодер

2000 имп/об

1 шт.

Omron

8

Персональный компьютер

P4/256MDDR/80G

1 шт.

Lenovo

9

Принтер

HP 1368(A4, inkjet)

1 шт.

HP

10

Губки для растяжения плоских образцов, мм

0-7 мм
7-14 мм

1 набор

-

11

Губки для растяжения круглых образцов, мм

ф4-9 мм
ф9-14 мм

1 набор

-

12

Компрессионные пластины для сжатия, мм

ф120 мм

1 набор

-

13

Приспособление для изгиба

База 280 мм

Диаметр оправки и опорных роликов ?10 мм

1 набор

-

14

Инструменты для эксплуатации машины

-

1 набор

-

15

Техническая документация

-

1 комплект

-

Максимальная нагрузка

5 кН

Жесткость силовой рамы

80 кН/мм

Точность нагрузки

±1%( ±0,5% по заказу)

Диапазон нагрузки

0,4-100% от Pmax

Диапазон деформации

2-100%

Точность деформации

±1%

Разрешение перемещения

0,001 мм

Точность измерения перемещения

±1%

Диапазон скоростей нагружения

0,005-500 мм/мин

Максимальное перемещение траверсы при растяжении

800 мм

Максимальное перемещение траверсы при сжатии

800 мм

Ширина пространства для испытаний

370 мм

Захваты

Клиновые для плоских и круглых образцов и др.

Габаритные размеры

775х500х1717 мм

Вес силовой рамы

250 кг

Мощность привода

0,4 кВт

Параметры электропитания

220В±10%, 50 Гц, 1 фаза

Система привода

MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-5E внесена в Государственный реестр средств измерений РФ.
