СТИ-2МК Система температурных испытаний для разрывных машин
Система температурных испытаний СТИ-2МК предназначена для проведения испытаний образцов из металлов при повышенных температурах на разрывных машинах типа: ИР 5047-50, ИР 5113-100, ИР 5143-200, ИР 5145-500 (моделей 10,11).
Электропечь имеет три зоны нагрева и снабжена низковольтными нагревателями напряжением не более 25 В. Регулирование температуры производится раздельно для каждой зоны. В качестве регуляторов температуры используются микропроцессорные регуляторы серии «МЕТАКОН», которые обеспечивают связь с ПК по RS-485. Система оснащена термоэлектрическими кабельными преобразователями типа ХА (хромель-алюмель) или НН (нихросил-нисил) с изолированными рабочим спаем.

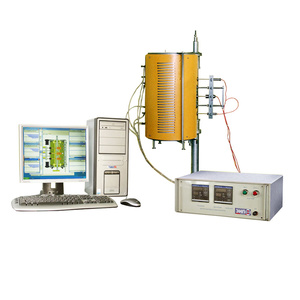

Состав изделия: электропечь, пульт управления, устройство для установки электропечи.
По дополнительному договору поставляются:
- комплекты захватов для конкретного номера образца: ЗРТ-1000 захваты для цилиндрических образцов по ГОСТ 9651 и ЗПТ-1000 захваты для плоских образцов по ГОСТ 9651;
- персональный компьютер (при отсутствии в составе машины);
- лицензионное программное обеспечение, которое обеспечивает: управление работой регуляторов, сбор и отображение контролируемых параметров на экране ПК, архивирование контролируемых параметров в виде отчетов, печать архивированных и текущих значений, и т.д.
Программа позволяет создавать программно-аппаратную систему сбора данных и управления – рабочее место оператора.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Диапазон рабочих температур, °С |
от +300 до +1000 |
Номинальное значение температуры применения, °С |
+900 |
Предельные отклонения от установленной температуры испытания в точках измерения по длине расчетной части образца не превышают, °С: |
|
при температуре от +300°C до +600°C |
±5 |
при температуре от +600°C до +1000°C |
±7 |
Продолжительность нагрева образца, не более, ч: |
|
до температуры +600°C |
1,5 |
до температуры +1000°C |
2,5 |
Внутренний диаметр электропечи, мм, не менее |
70 |
Максимальная мощность, кВт (питание) |
4(3N,380В; 50 Гц) |
Габаритные размеры не более, мм |
|
пульта управления (длина х ширина х высота) |
600x600x760 |
электропечи (наружный диаметр х высота) |
350x500 |
устройства для крепления электропечи (длина х ширина х высота) |
200x300x1500 |
Масса, кг, не более |
|
электропечи / пульта управления |
35 / 110 |
устройства для крепления электропечи |
11 |
Испытываемые образцы – в соответствии с ГОСТ 9651.
