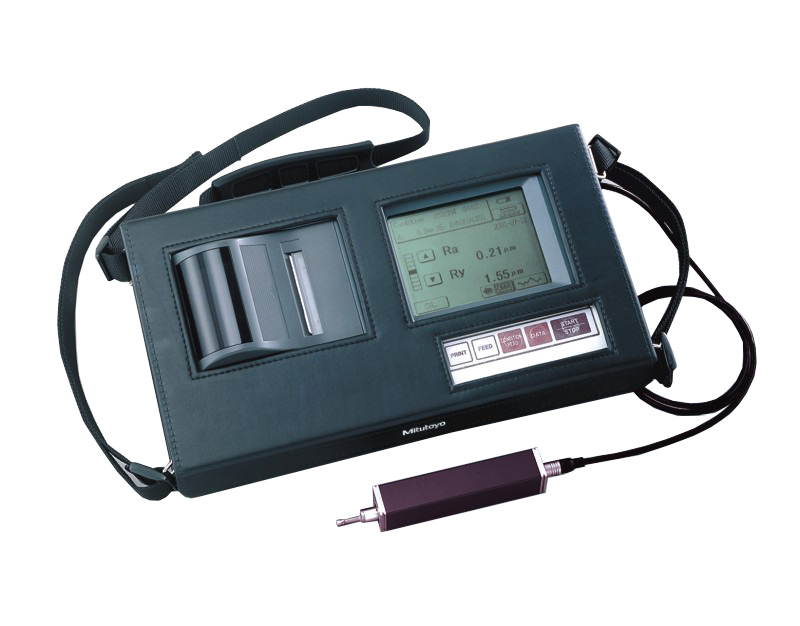

Профилометр Surftest SJ-301 MITUTOYO
Наличие на складе:
уточняйте у менеджера
Производство:
MitutoyoCorp., Япония
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары
Предлагаем вниманию заказчиков профессиональный профилометр Surftest SJ-301. Это доступная по цене модель, с высокой точностью измеряющая степень шероховатости поверхности. В сравнении с предыдущими аналогами, в этом приборе больше развит функционал, увеличены возможности, повышено удобство эксплуатации. Современный индикаторный блок, представляющий собой важный элемент конструкции, оснащен сенсорным экраном, посредством которого можно оперативно и просто управлять процессом измерений, задавать и менять параметры. На нем отображается профилограмма – график, построенный прибором на основе полученных результатов. Графическое представление отличается повышенной наглядностью, поэтому пользуется особой популярностью среди специалистов. Профилограмму в дальнейшем можно с легкостью обработать и проанализировать. Кроме этого, имеется возможность распечатки. Полученный протокол анализируется в удобное для пользователя время и в удобном месте.
SJ-301 – это модель с усовершенствованным математическим аппаратом. Прибор дополнительно комплектуется картой памяти, рассчитанной на хранение большого количества данных. Это очень удобно, особенно при работе в полевых и цеховых условиях, когда у оператора ограничено время. При необходимости разработчик предлагает доукомплектовать модель недостающими аксессуарами на выбор заказчика. Это могут быть различные щупы, адаптеры, магнитная стойка и т.д.
Профилометр подключается к ПК пользователя для передачи данных посредством RS-232C интерфейса. Отметим, что для полноценной работы с полученными результатами на компьютере должно быть предварительно установлено специализированное ПО. Главной областью применения являются цеха, производственные предприятия, а также лаборатории.
Портативный профилометр Surftest SJ-301- следующая модель в ряду профилометров Surftest компании Mitutoyo Corp. По сравнению с моделью профилометра SJ-201 увеличились функциональные возможности и удобство работы с профилометром. Блок индикации оборудуется жидкокристаллическим сенсорным дисплеем, который позволяет не только удобно и быстро управлять прибором, но и отображать профилограмму, с возможностью ее обработки и анализа. Кроме этого, в блок индикации встроен термопринтер, с помощью которого можно распечатать профилограмму, чтобы приложить к протоколу измерения.
Улучшен математический аппарат: контролируется 36 параметров против 25 профилометра SJ-201, 5 значений отсечки шага, 5 длин трассы и многое другое. Профилометр Surftest SJ-301 дополнительно может комплектоваться картой памяти, что позволяет сохранить больше результатов измерений. Это несомненно функционально, особенно в полевых и цеховых условиях, при выборочном контроле. Сохранилась возможность комплектации профилометра дополнительными принадлежностями, расширяющими функциональность прибора и удобство работы с ним: насадки для измерения плоских и цилиндрических деталей, различные щупы, адаптеры для установки измерительного блока на штангенрейсмас (высотомер) и магнитную стойку и т.д.
Профилометр Surftest SJ-301 может быть подключен к персональному компьютеру через интерфейс RS-232C (СОМ-порт). Для этого на персональном компьютере должно быть установлено программное обеспечение Surfpak SJ для обработки и анализа профиля иили MeasurLink Real-Time Plus для статистической обработки данных. Предназначен для использования в цеховых и лабораторных условиях.
Дополнительные принадлежности к профилометру Surftest SJ-301 MITUTOYO:
- щуп с измерительным усилием 4мН (радиус иглы 5 мкм);
- щуп для мягких материалов (радиус иглы 10 мкм);
- щуп для небольших отверстий (Ø4,5 мм);
- щуп для небольших отверстий (Ø2,8 мм);
- щуп для проточек;
- салазки для регулировки по высоте;
- насадка для измерения плоских деталей;
- насадка для измерения цилиндрических деталей;
- адаптер для вертикальной установки измерительного блока;
- адаптер для магнитного штатива;
- адаптер для высотомера;
- удлиняющий стержень (50 мм);
- соединительный кабель (1 м);
- соединительный кабель (RS 232C);
- устройство для измерения внутренних поверхностей цилиндрических деталей;
- устройство для измерения цилиндрических деталей;
- специальное универсальное фиксирующее устройство;
- специальное устройство для измерения внутренних поверхностей труб;
- SPC кабель (1 м);
- SPC кабель (2 м);
- устройство ввода;
- программное обеспечение Surfpak SJ;
- программное обеспечение MeasurLink Real-Time Plus.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Модель |
178-952-3D |
|
диапазон измерения |
ось z: 350 мкм |
|
Измерительный блок |
|
|
скорость перемещения |
измер.: 0,25 мм/сек; 0,5 мм/сек |
|
соединительный кабель |
1 м |
|
масса |
190 г. |
|
Стандартный пробник (№ 178-395) |
|
|
метод измерения |
индукционный |
|
диапазон измерения |
350 мкм |
|
игла |
алмазная |
|
радиус иглы |
2 мкм |
|
радиус насадки |
40 мм |
|
измерительное усилие |
0,75 мН |
|
масса |
18 г. |
|
Основной блок |
|
|
профиль |
первичный профиль (P), профиль шероховатости (R), |
|
параметры |
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr, Rpk, Rvk,δc, Rk, Mr1, Mr2, Lo, Ppi, R, AR, Rx, A1, A2 |
|
стандарт шероховатости |
DIN, ISO, ANSI, JIS |
|
длина измерения (L) |
0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм; по выбору оператора |
|
отсечка шага |
λc: 0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм |
|
число измерений |
x1, x3, x5, хL |
|
фильтр |
2RС-75%, 2RС-75% (фазовая коррекция), Гаусс-50% |
|
диапазон дисплея |
Ra, Rq: 0,01 мкм~100 мкм |
|
экран/увеличение |
Вертикальное: 10x, 20x, 50x, 100x, 200x, 500x, 1000x, 2000x, 5000x, 10000x, 20000x, 50000x, 100000x, АВТО |
|
принтер |
печать на термочувствительной бумаге (ширина 48 мм) |
|
статистика |
Max/Min, средняя величина, стандартное отклонение, кривая распределения частоты |
|
оценка допуска |
выше/ниже допуска для трех параметров |
|
выключение |
автоматическое через 5 мин |
|
калибровка |
автоматическая калибровка по образцу шероховатости |
|
питание |
встроенные аккумуляторы, адаптер (7,5 V 1,5 W) |
|
работа от аккумуляторов |
15 часов (600 измерений без печати) |
|
вывод данных |
RS 232 C, DIGIMATIC |
|
масса |
1200 гр. |
Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Профилометр Surftest SJ-301 MITUTOYO внесен в Государственный реестр РФ.
