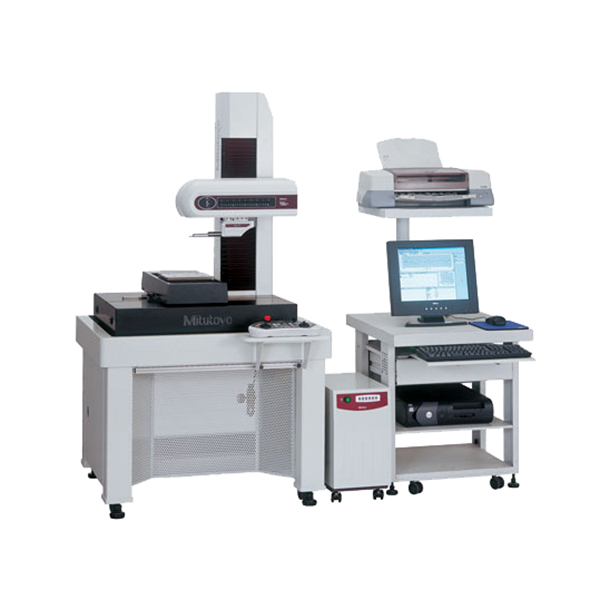

Профилометр-контурограф Formtracer Extreme SV-C3000CNC и SV-C4000CNC Mitutoyo

по запросу
Наличие на складе: уточняйте у менеджера
Производство: MitutoyoCorp., Япония
ГосРеестр:
Гарантия: 12 месяцев

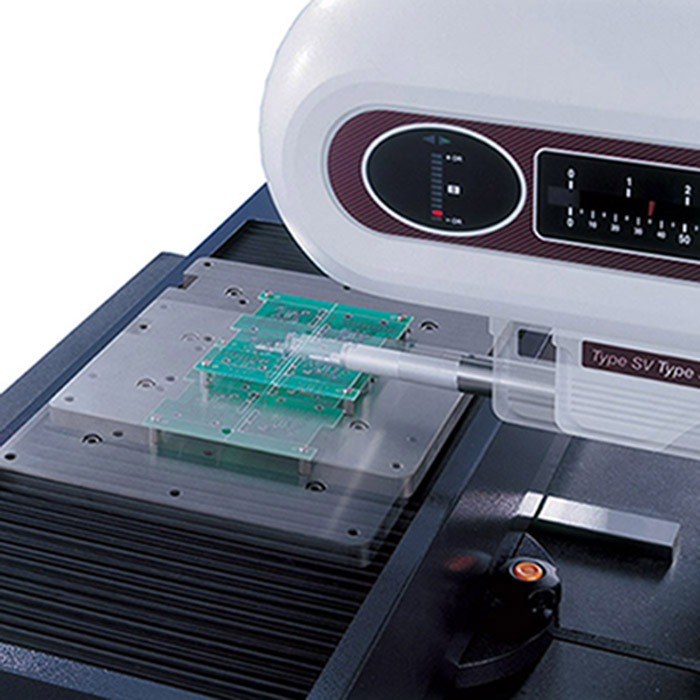

Это высокоточные полностью автоматические устройства для измерения геометрии контура и ше­роховатости поверхности.

Профилометры-контурографы Formtracer Extreme SV-C3000CNC/SV-C4000CNC обладают следующи­ми преимуществами:

  • объединяют в себе мощность двух специализированных устройств с ЧПУ;
  • каждая ось имеет скорость перемещения 200 мм/с;

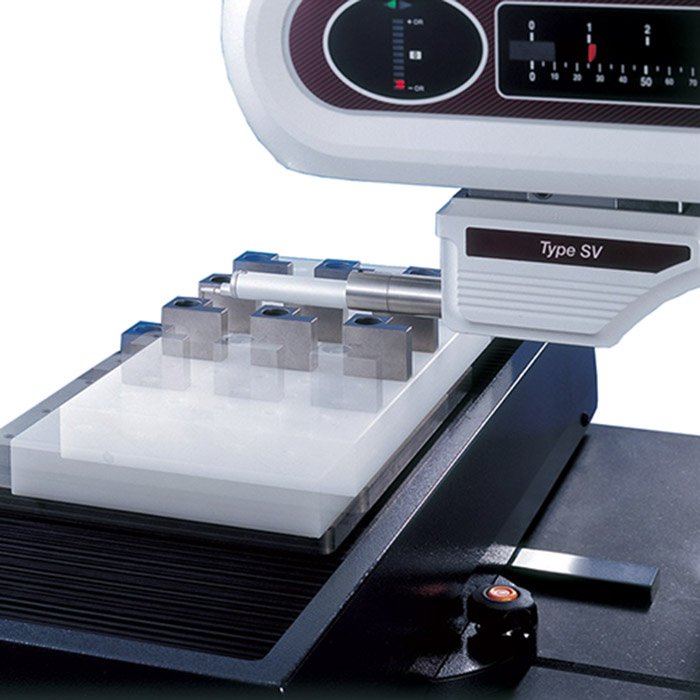

  • идеально подходят для решения многопрофильных или серийных измерительных задач;
  • легко измерять горизонтальные и наклонные поверхности благодаря поворотному блоку;

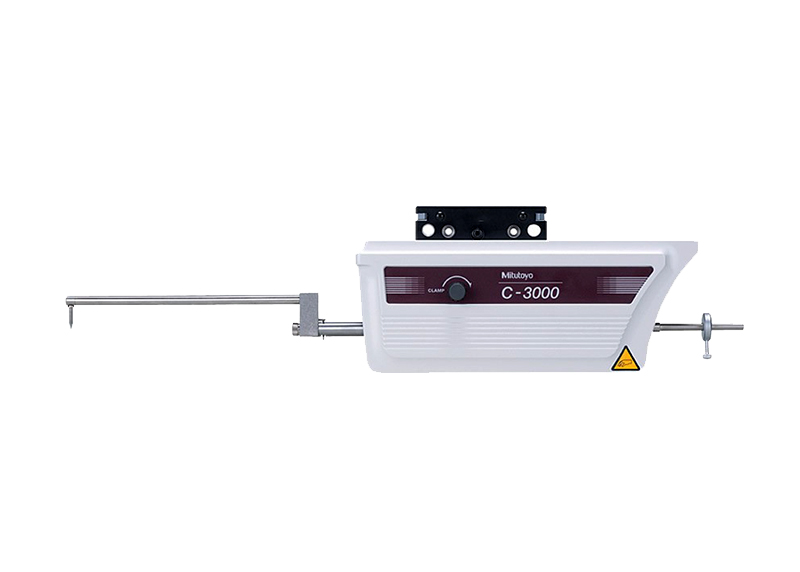

  • привод SV-C4000CNC оборудован детектором Laser Hologage, что обеспечивает непревзойден­ную точность измерения и разрешение оси Z1;
  • детектор включает в себя устройство предохранения от столкновений, которое автоматически блокирует машину при столкновении с деталью или оснасткой;
  • поставляется с простым в обращении пультом управления.


Спецификация

Ход траверсы

Z2 = 300 мм / 500 мм

Диапазон измерения

X = 200 мм



Y = 200 мм Контур:

Z1 = 50 мм Шероховатость :

Z1 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным щупом)

Скорость измерения

0,02 - 2 мм/с

Скорость привода

Режим ЧПУ: макс. 200 мм/с Джойстик: 0 - 60 мм/с

Погрешность

X = (1+0,02L) мкм [ L : длина перемещения (мм) ] SV-C3000CNC :

Z1 = (2+I4HI/100) мкм SV-C4000CNC :

Z1 = (0,8+I0,5HI/25) мкм [ H : изм. высота от горизонтального положения (мм) ]

Диапазон наклона

от +45° (ПРЧС) до -10° (ПЧС)

Измерительное усилие

модели 0,75 мН / 4 мН

Программное обеспечение

FORMTRACEPAK



Дополнительные принадлежности

Виброизолирующий стенд

 Механизм

Мембранная пневматическая пружина

Частота собственных колебаний, Гц

2,5 - 3,5

Нивелирование

Автоматическое управление с механическими вентилями .

Макс. допускаемая нагрузка

Размеры (ДхШхВ) Давление воздуха

350 кг .

1000 x 895 x 715 мм - 390 кПа -

Дополнительные технические характеристики

Программное обеспечение

FORMTRACEPAK

Модели

Модель

SV-C3000CNC-S

SV-C3000CNC-S.

SV-C3000CNC-H

SV-C3000CNC-H.

Вертикальное перемещение по оси Z2 [мм]

300

300

500

500

Моторизованный стол (ось Y)



Установлен



Установлен

Наклонный блок (ось а)

Установлен

Установлен

Установлен

Установлен



Модель

SV-C4000CNC-S

SV-C4000CNC-S.

SV-C4000CNC-H

SV-C4000CNC-H.

Вертикальное перемещение по оси Z2 [мм]

300

300

500

500

Моторизованный стол (ось Y)



Установлен



Установлен

Наклонный блок (ось а)

Установлен

Установлен

Установлен

Установлен
