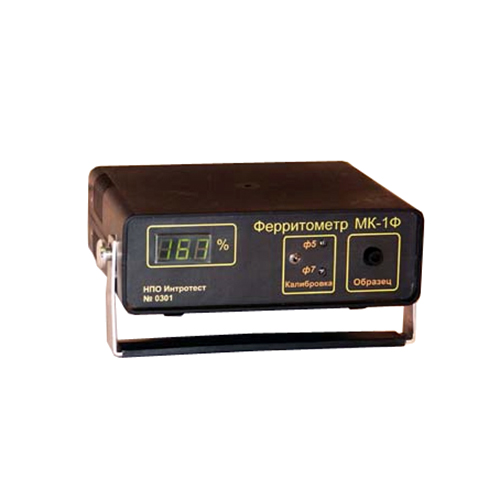

Ферритометр объемный МК-1Ф

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 18 месяцев

Снят с производства.

Предназначен для измерения объемного содержания ферритной фазы в образцах сварных швов и изделий из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов по ГОСТ.

Область применения: машиностроение, металлургическая промышленность и др.

  • Ферритометр с электромагнитным преобразователем в одном корпусе;
  • пеналы для образцов 5 мм и 7 мм;
  • контрольный образец предприятия;
  • руководство по эксплуатации;
  • свидетельство Госстандарта РФ о поверке ферритометра.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



  • Ферритометр выполняет измерение объемным методом образцов диаметром 5 мм и 7 мм.
  • Диапазон измерения содержания ферритной фазы от 0 до 16 %.
  • Допускаемая основная приведенная погрешность ферритометра не более 3% от максимального значения.
  • Дополнительная погрешность ферритометра, вызванная влиянием температуры, не более ±0,1 % в диапазоне от плюс 5 до плюс 45 оС.
  • Объем встроенной памяти приблизительно 5000 измерений.
  • Размер образцов для объемных измерений Ø7х60 и Ø 5х60 мм.
  • Габаритные размеры ферритометра не более:

                             электронного блока - 189х104.5х33.2/59 мм;
                             электромагнитного преобразователя объемного типа - 50х50х120 мм.

  • Масса ферритометра не более 0.4 кг.
  • Нормальные условия применения ферритометра - по ГОСТ 22261.
  • Питание ферритометра осуществляется от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 4.5-6 В или от аккумуляторов 3В.
  • Мощность, потребляемая ферритометром от сети, - не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА.
  • Время установления рабочего режима ферритометра - не более 1 мин.
  • Продолжительность непрерывной безотказной работы ферритометра - не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.
  • Электрическая прочность и сопротивление изоляции цепей сетевого питания между корпусом ферритометра и изолированными от корпуса по постоянному току электрическими цепями в нормальных условиях применения - по ГОСТ 22261.
  • Тепло-, холодо- и влагопрочность ферритометра - по ГОСТ 22261.
  • Прочность при транспортировании ферритометра в транспортной таре - по ГОСТ 22261.
  • Средняя наработка на отказ для ферритометра - 25 000 ч.
  • Средний срок службы до списания для ферритометра - не менее 12 лет.
  • Требования безопасности ферритометра - по ГОСТ 22261.

Принцип работы ферритометра МК-1Ф

Принцип работы ферритометра МК-1Ф заключается в намагничивании образца импульсным полем и регистрации параметров измерительного сигнала с преобразованием их в выходное напряжение, пропорциональное намагниченности насыщения материала. Намагниченность насыщения материала зависит только от содержания феррита и не зависит от формы, дисперсности феррита и других структурных неоднородностей. Поэтому ферритометр обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.

Ферритометр очень прост в эксплуатации. Контроллируемый цилиндрический образец в пенале вносят в электромагнитный преобразователь, автоматически включается намагничивание участка изделия и производится процесс измерения. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе. Результат сохраняется на индикаторе до следующего измерения.

Ферритометр обеспечивает свои характеристики в пределах нормы сразу же после включения и допускает непрерывную работу в течение 8 часов и более.

Поверка ферритометра МК-1Ф проводится согласно ГОСТ 8.518-84 в организациях, аккредитованных на право поверки, не реже 1 раза в год.
