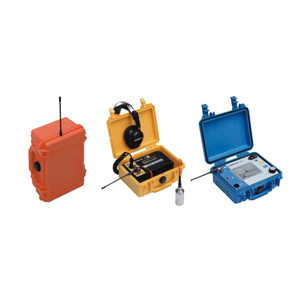

Коррелятор Correlux P1

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Seba KMT, Германия
ГосРеестр:
Гарантия: 12 месяцев

Для определения мест утечек активно используется коррелятор Correlux P1. В основе его работы принцип, который используют все устройства подобного типа. Как известно, главным методом обнаружения утечки остается распознание шума, который возникает при вытекании жидкости под напором из поврежденной коммуникации. Этот шум распространяется в обе стороны от места течи и может улавливаться специальными датчиками, которые устанавливаются на трубопроводе или другой коммуникации. Эти датчики посылают специальные сигналы, которые принимает впоследствии коррелятор. Отличительной особенностью данной модели является возможность сравнения сигналов по времени задержки и скорости распространения в трубе. На основе полученных данных и проведенного анализа прибор определяет место расположения течи.

Correlux P1 предоставляет пользователю подробные графики, которые легко читаются в любых условиях. Модель обладает внутренней памятью для сохранения результатов измерения. Имеется специализированное программное обеспечение для распечатки полученной информации и ее дальнейшего архивирования. Для его обновления предусмотрен интерфейс RS232. При всех преимуществах устройство предельно просто в управлении – для этой цели служит всего лишь одна кнопка. Прочный и компактный корпус отличается развитой эргономикой и привлекательным дизайном. Дополнительно устройство имеет большой дисплей с повышенной яркостью и возможностью простого считывания при любом освещении.

В настоящий момент коррелятор Correlux P1 не может быть заказан, так как снят с производства. Однако опытные специалисты компании World-NDT с радостью подберут для вас аналог по привлекательной стоимости, нисколько не уступающий по своим характеристикам представленной модели.

Снят с производства. Аналог Correlux C-3

Коррелятор Correlux P1 служит для определения мест утечек в водопроводах с питьевой водой. Вытекающая под напором в месте утечки вода создает шум, который распространяется по трубе в обе стороны от места утечки. Этот шум принимается двумя датчиками, установленными на трубопроводе (напр. на крышке колодца, гидранте), и сигналы с датчиков пересылаются затем по радиоканалу на коррелятор.

Correlux P1 сравнивает оба сигнала (корреляция) и по времени задержки сигнала относительно места установки датчика и скорости распространения сигнала в трубе и определяет точное местоположение утечки.

Коррелятор Correlux P1 обладает следующими особенностями:

  • одновременное представление графиков корреляции и спектра корреляции (FFT-анализ). Возможна быстрая подстройка фильтра без смены меню;
  • автоматическая и ручная установка фильтра 0 ... 4000 Гц;
  • автокорреляция для обнаружения мест утечек на отводах водопроводов;
  • измерения на смешенных участках (возможны до 6 различных участков труб);
  • измерение скорости при неизвестных данных о трубе;
  • оптимизированное представление графика корреляции для надежного определения утечки. Непрерывные измерения и сообщения;
  • активный аьезокерамический приемник, оптимальный также для трубопроводов из пластмассовых труб;
  • внутренняя память для результатов измерения и программное обеспечение для ПК для распечатки и архивирования;
  • обновление программного обеспечения через интерфейс RS232.

Система для практического применения:

  • простое обслуживание и управление одной кнопкой;
  • прочный и компактный корпус;
  • большой контрастный 1/4 VGA дисплей с оптимальной возможностью считывания при любом освещении;
  • 500 мВт мощность излучения для передачи на большие расстояния даже при отсутствии прямой видимости;
  • передатчик с разъемом для наушников для непосредственного прослушивания шума утечки. Графическое и числовое отображение уровня шума для быстрого предварительного определения места утечки;
  • подзарядка всей системы при закрытом чемодане через зарядное устройство или через автомобильный адаптер. Возможна прямая подзарядка или работа через гнездо для наушников;
  • оптимизированные подключения для антенны и датчика - нет необходимости в отсоединении при транспортировке;
  • многочисленные принадлежности.





P1 Basic

P 1 Standard

P1 Pro

Оборудование

DK P1 Коррелятор

TR A передатчик + датчик

TR B передатчик + датчик

опционально

Наушники

Наземный микрофон

опционально

опционально

Чемодан для переноски

опционально

Зарядное устройство

Гидрофон

опционально

опционально

опционально

Автомобильный адаптер для зарядки

Программное обеспечение

Функция прослушивания



опционально

Память кривых



Программное обеспечение для ПК



Внимание! Производитель оставляет за собой право изменить комплект поставки.

Коррелятор DK P-1

Процессор

RISC-процессор для пользовательского интерфейса
DSP-процессор для обработки сигналов

Дисплей

320 x 240 Picel, 1/4-VGA монохром

Задание данных

поворотный регулятор с функцией ввода

Емкость памяти

10 кривых (с комментариями)

Питание

встроенный аккумулятор NiMH;
внешнее 12 В DC (автомобильный прикуриватель);
от сети

Время работы / Время зарядки

>12час /<3час

Интерфейс

RS232 (обновление, передача данных, печать через программное обеспечение ПК)

Подключения

датчик-/гидрофон прямое подключение, антенна, наушники/ зарядка, контакты для зарядки в чемодане

Класс защиты

IP 67

Рабочая температура

-20°C до +50°C

Размеры

270 x 130 x 240 мм

Вес

3,3 кг

Передатчик TR A/TR B



Дисплей

ЖК, 2 x 16 знакомест

Показания

зарядка батареи, уровень шума, статус прибора

Радиочастота

433 мГц

Мощность излучения

<500 мВт

Время работы / Зарядки

>15час /<3час

Питание

встроенный аккумулятор NiMH;
внешние 12 В DC (автомобильный адаптер) или 230 В AC

Разъемы

подключение датчика и гидрофона, антенна, наушники/ зарядка

Класс защиты

IP 67 в рабочем состоянии

Рабочая температура

-20°C до +50°C

Размеры

230 x 110 x 190 мм

Вес

2,3 кг

Датчики для PAM CORR



Датчики PAM CORR

пьезодатчики с активным усилителем

Проводник подключения

гибкий силиконовый проводник

Адаптер

магнитный адаптер

Рабочая температура

-20°C до +50°C

Размеры

90 x 78 мм

Вес

0,4 кг
