Регистратор шума Sebalog

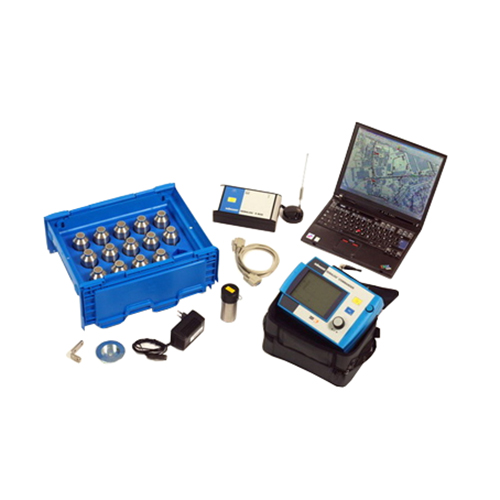

Уникальная система регистратора шума Sebalog в основном предназначается для наблюдения и осуществления контроля за трубопроводами и отдельными участками трубопроводов. Принцип действия очень прост и в то же время эффективен. Регистратор помещается на корпус подконтрольного объекта и отправляет при помощи радиопередатчика все данные об измерениях текущего уровня шума. Приемником может послужить одновременно и ноутбук, оснащенный модулем E-Box, и специальный приемник «Commander», который входит в стандартный комплект поставки измерительного комплекса. Затем сохраненные результаты измерений уже могут быть переданы на персональный компьютер для дальнейшего анализа и обработки.
Sebalog кроме уровня шума также регистрирует множество других важных характеристик и параметров. Так, например, приемник сохраняет данные: текущий статус и состояние утечки, уровень шума и частоту. Дополнительно устройство передает такие параметры, как серийный номер и обозначение регистратора.
Устройство регистрации имеет небольшие размеры — всего 110x47 мм вместе с антенной. При этом питание осуществляется от встроенной батареи, что обеспечивает полную автономность передатчика. Срок службы батареи достигает 10 лет. Сам же датчик Sebalog способен работать при температурах в диапазоне от -20 до +50 градусов Цельсия. Рабочая частота составляет 868 мГц. Габариты блока «Commander» также относительно небольшие. Длина — 260 мм, ширина — 176 мм и высота составляет порядка 70 мм. Commander оснащен дисплеем с разрешением 320x240 пикселей, на котором отображаются все текущие данные, поступающие с передатчика. Кроме того, у устройства имеется встроенный аккумулятор, время непрерывной работы которого составляет порядка 20 часов, а время перезарядки аккумулятора около 3 часов.
Уникальная система Sebalog® предназначена для акустического контроля определенных участков трубопроводов. Принципом ее работы является считывание по радиосвязи уровня и частот шумов утечки, будь-то временное, либо постоянное размещение регистраторов на трубопроводе. Sebalog® может применяться на всех видах трубопроводов. Благодаря оценке уровня и частоты сигнала утечки, достоверность данных достигается и на трубопроводах из полимерных материалов.
Регистратор шума Sebalog, работающий в автоматическом режиме, применяется для краткосрочной или постоянной установки на гидрант или задвижку подземного водопровода. Регистраторы шума спроектированы для постоянного применения, питаются от батарей и не требуют обслуживания. Вся информация об утечке посылается по радио на приемный прибор "Commander" или ноутбук, оснащенный E-Box. Кроме статуса утечки, вероятности утечки, уровня шума и частоты при патрулировании принимаются все важные данные, такие как состояние батарей, серийный номер, обозначение регистратора шума, и т.д.
Все данные, сохраненные в Commander, могут быть перенесены в ПК. Там все данные можно каталогизировать, дополнить комментариями и привязать к плану водопроводной сети. Цветное изображение, зависящее от статуса, обеспечивает оптимальное представление о состоянии трубопровода. С помощью E-Box возможно считывание и программирование регистратора непосредственно из ПК.
Регистратор шума Sebalog обладает следующими особенностями:
- отличные результаты, как на обычных, так и на полимерных трубопроводах;
- высокая надежность за счет обработки данных уровня и частоты шума утечки;
- эргономичное управление в полевых условиях;
- считывание данных и программирование осуществляется по двухканальной радиосвязи;
- компактная конструкция за счет интегрированной антенны;
- автоматическая радиосинхронизация времени;
- обеспечение для обработки результатов и сохранения в ЗУ.
Технические характеристики Sebalog
Размеры |
110 x 47 мм с антенной |
Питание |
встроенная батарея |
Срок службы батареи |
< 10 лет |
Датчик |
Пьезодатчик с активным усилителем |
Радиочастота |
868 мГц |
Класс защиты |
IP 68 |
Рабочая температура |
-20 до +50 |
Commander
Дисплей |
320x240 Pixel, ?-VGA |
Ввод данных |
Поворотный регулятор с функцией подтверждения |
Питание |
внутренний аккумулятор NiMH; внешнее 12 В DC (автомобильный адаптер) или 230 В AC |
Время работы / зарядки |
>20час / < 3 час |
Интерфейс |
RS232 |
Класс защиты |
IP 54 |
Рабочая температура |
-20°C до +50°C |
Размеры |
260 x 176 70 мм |
Вес |
1850 г |
E- Box
Размеры |
20 x 10 x 4,5 мм |
