Расходомер Portaflow 330

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Micronics Ltd, Англия
ГосРеестр: Россия
Гарантия: 12 месяцев

            Данная модель предназначена для решения проблем, связанных с необходимостью точного количественного измерения расхода различного рода жидкостей. Достижение предполагаемой цели этим прибором  стало возможно благодаря использованию современных средств обработки информации, основанных на самых последних, так называемых, передовых технологиях. Нельзя не сказать о портативности модели, так как это делает устройство удобным в использовании и составляет его преимущество по сравнению со стационарными моделями.

            Расходомер Portaflow 330 имеет целый ряд важных особенностей. Одна из них заключается в том, что в основные функции прибора входит контроль за скоростями потоков в жидкостях. Измерения выводятся на дисплей прибора, но необходимо отметить, что при этом устройство отображает мгновенную скорость. Пользователем может проводиться множество замеров, которые обязательно сохраняются в память прибора и в последующем могут выводиться как на ПК, так и на принтер. Программное обеспечение прекрасно совместимо с OC Microsoft Windows. Корпус данной модели выполнен таким образом, что эксплуатация прибора может проводиться даже в самых сложных условиях, диапазон температур, пригодных для работы очень велик. На фоне этого особенно удивительным является тот факт, что погрешность проводимых измерений мала.

            Используют расходомер Portaflow 330 для измерения расхода различных жидкостей, в том числе деминерализированной, охлаждающей и питьевой воды, специальных масел, различного рода растворов, например химических, продуктов переработки нефти, дизтоплива и прочее.

            В целом данные модели находят очень широкое применение и по своим характеристикам вполне соответствуют требованиям технических специалистов разных сфер.

Прибор Portaflow 330 - ультразвуковой расходомер, в основе работы которого лежит измерение времени распространения ультразвукового сигнала.

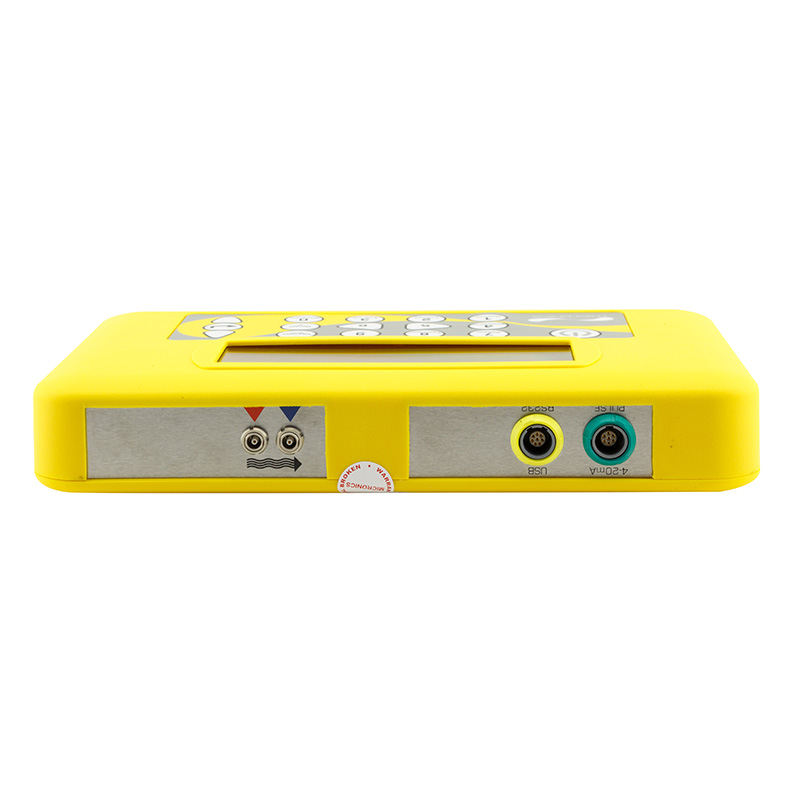

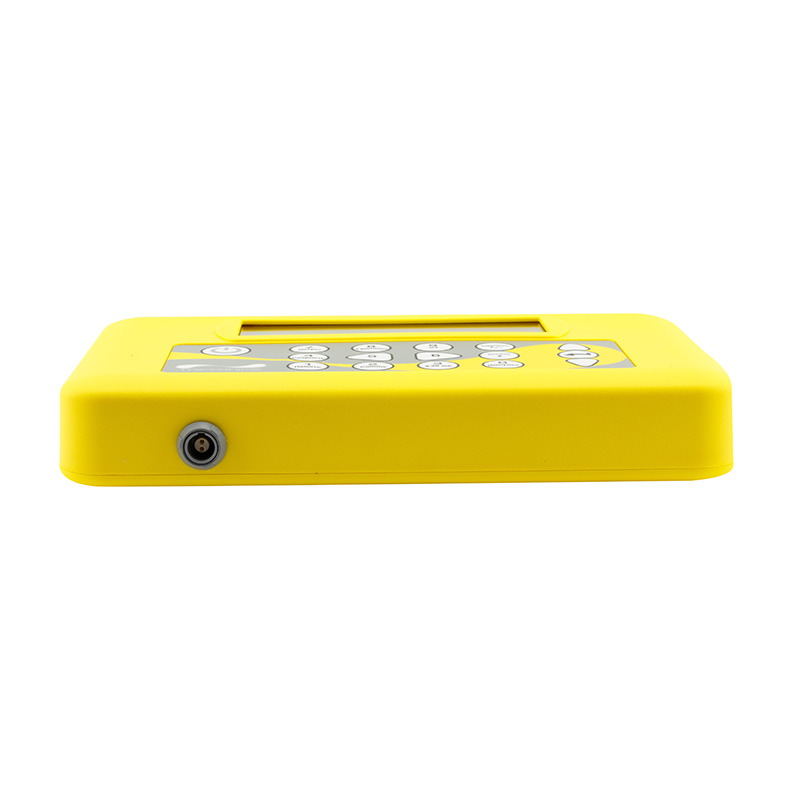

Электроника расходомера Portaflow 330 помещена в специально сконструированный корпус с графическим дисплеем, панелью управления и выходными разъемами для подключения других устройств. Настройка прибора Portaflow 330 выполняется путем выбора опций, отображаемых на дисплее на любом доступном для пользователя языке. Использование встроенной аккумуляторной батареи обеспечивает работу прибора в течение 20 часов. Непрерывность в работе расходомера можно добиться при использовании блока питания.

Для расходомеров Portaflow могут быть использованы разные наборы датчиков, в зависимости от модели прибора и области его применения. Расходомер PF330 снабжен дополнительными высокотемпературными датчиками. К каждому расходомеру Portaflow 330 прилагаются хомуты для правильного крепления и надежной работы датчика на трубах любого сечения. Встроенный в расходомер PF330 накопитель данных позволяет записывать в память прибора результаты измерений с интервалами от 5 секунд до 1 часа. Хранящиеся данные могут быть отображены на дисплее прибора в текстовом или графическом формате. Также можно передать эти данные на ПК через порты USB или RS232 или распечатать посредством опции принтера Bluetooth при наличии такового.

 Внутренний диаметр труб, измеряемый расходомерами Portaflow 330:

  • расходомер Portaflow 330 A c сенсорами для труб от 13 до 115 мм, температура -20 до + 135 ˚С;
  • расходомер Portaflow 330 В c сенсорами для труб от 50 до 2000 мм, температура -20 до + 135 ˚С;
  • расходомер Portaflow 330 D c сенсорами для труб от 1500 до 5000 мм, температура -20 до + 200 ˚С.

 Применение расходомеров Portaflow рекомендовано для питьевой, охлаждающей и деминерализированной воды; гидравлического масла и химикалий; дизельного топлива, топливной нефти и нефтепродуктов.

  • Portaflow 330 с графическим подсвечиваемым дисплеем;

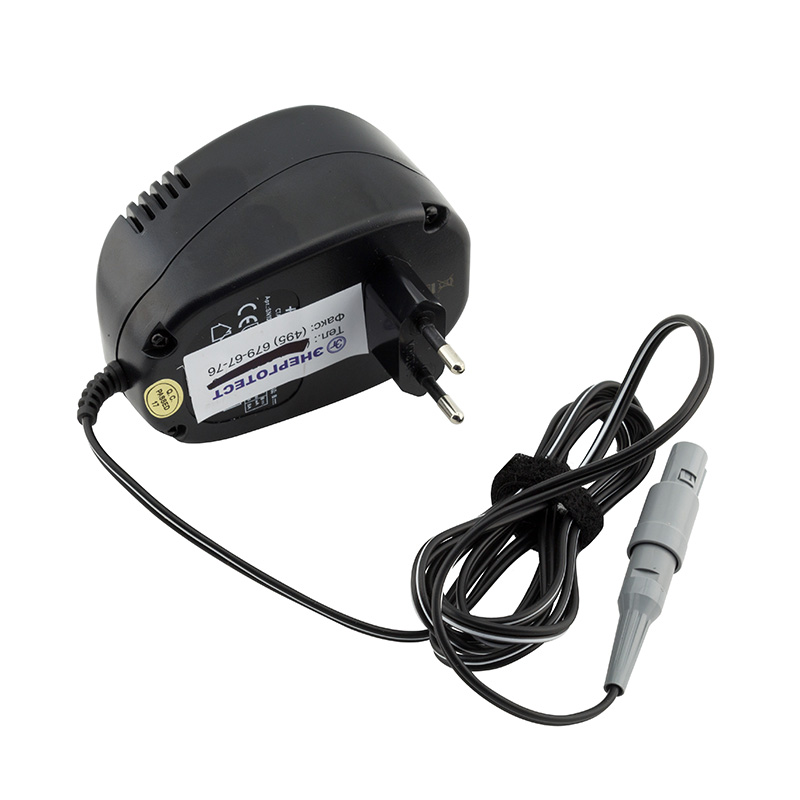

  • БП с сетевыми адаптерами 110/240В АС стандарта Великобритании, США и Европы;

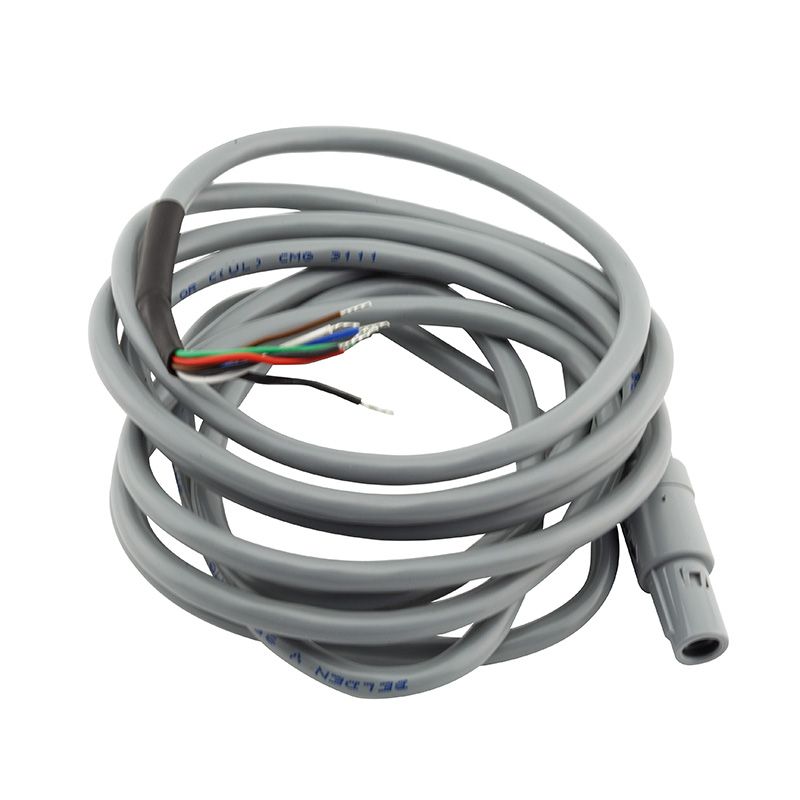

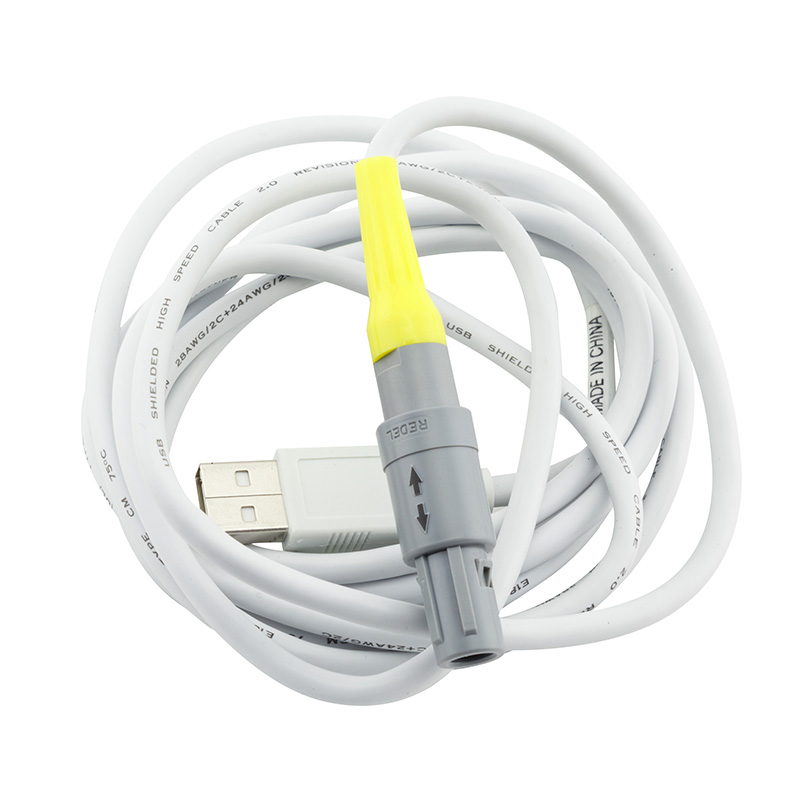

  • шина подключения к аналоговому/импульсному выходу, USB и RS 232-C;

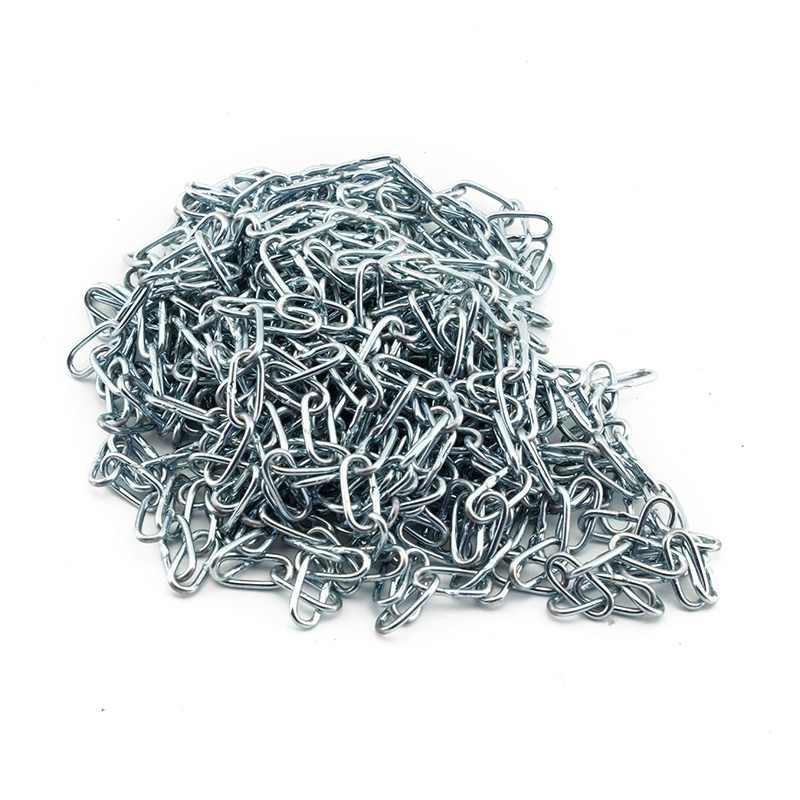

  • металлическая цепь 3,3 м - 2 шт;

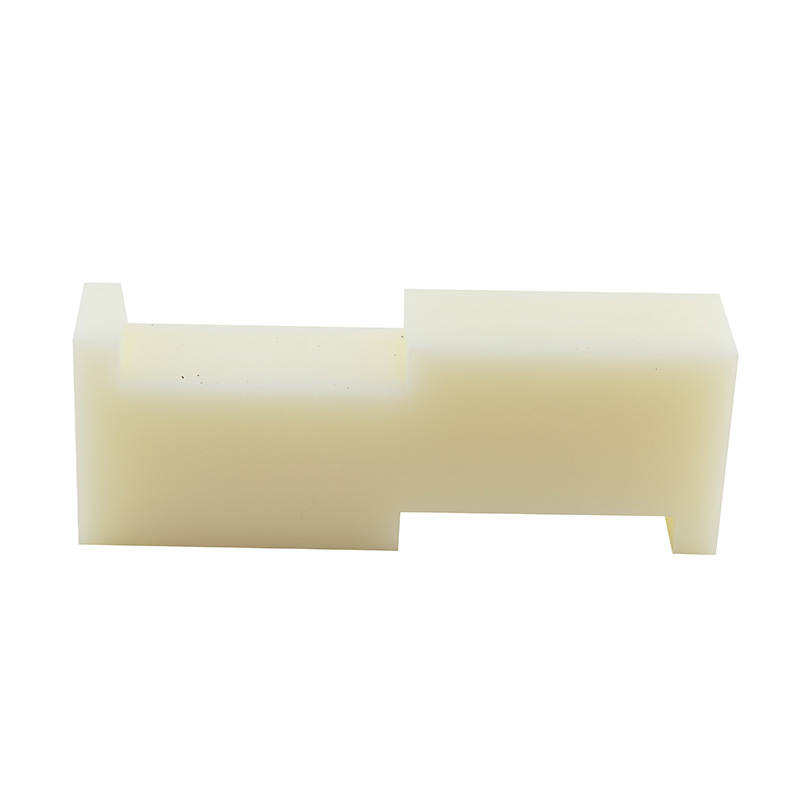

  • блок испытаний;

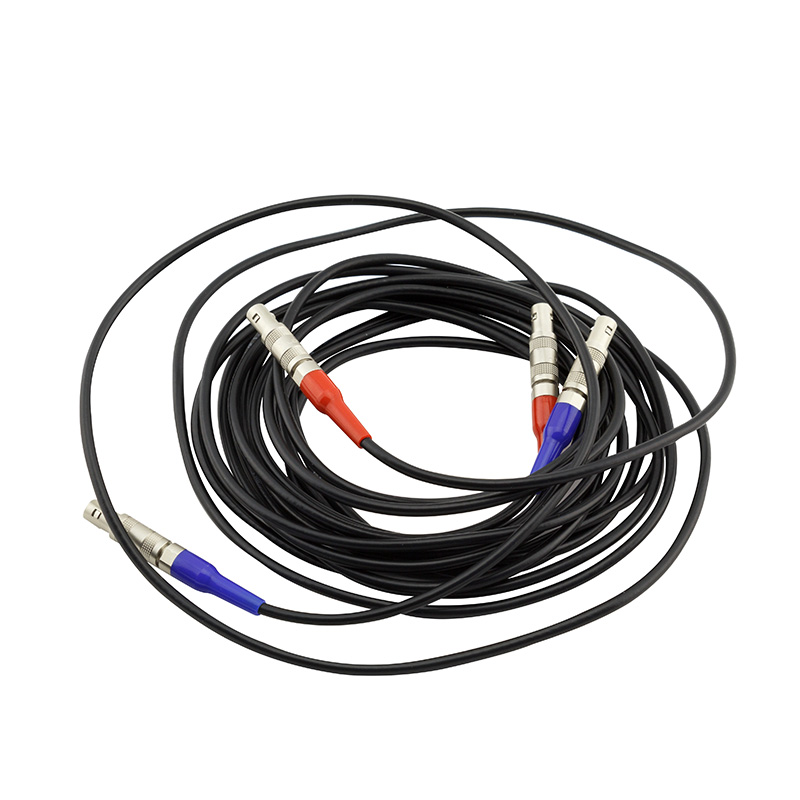

  • кабели подключения датчика (2 шт.) - 2 м;
  • комплект датчиков 'A' (2 шт.);
  • комплект датчиков 'B' (2 шт.);

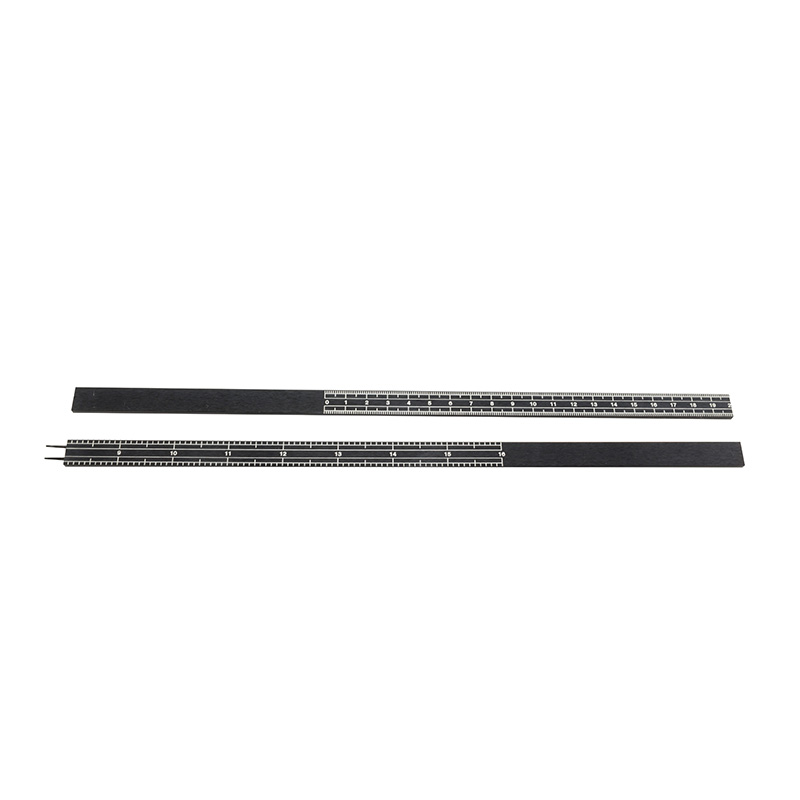

  • комплект линеек под датчики ‘A' или ‘B' (2 шт.);
  • руководство (CD-диск);

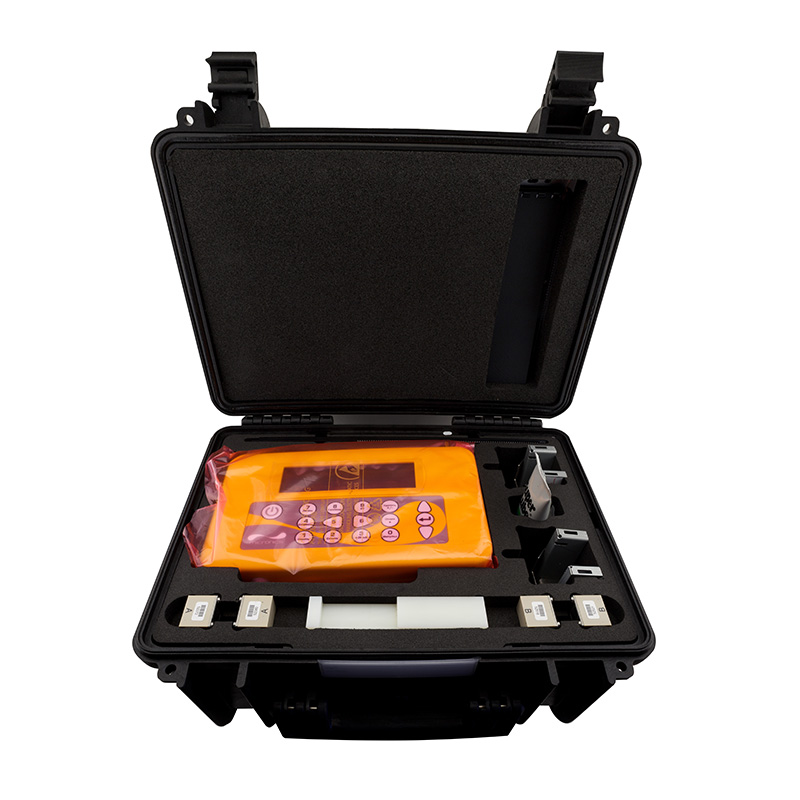

  • износостойкий транспортировочный кейс IP 67;
  • свидетельство поверочное.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Разрешение по времени

50 пикосекунд, непрерывная индикация уровня сигнала на дисплее

Диапазон скоростей потока

Минимальная скорость 0,1 м/с, максимальная 20 м/с в обоих направлениях

Динамический диапазон измеряемой величины

100:1

Точность

От ±0,5% до ±2% от показания для расхода >0,2 м/с и внутреннего диаметра трубы >75 мм.

5±3% от показания для расхода >0,2 м/с и внутреннего диаметра трубы 13-7 мм ±6% от показания для расхода < 0,2 м/с

Повторяемость

±0,5% от измеренной величины или ±0,02 м/с, выбирается, что больше

Поправка на число Рейнольдса

Скорость потока корректируется с учетом числа Рейнольдса по всему диапазону скоростей

Время отклика

<500 мс в зависимости от диаметра трубы

Выбираемые единицы измерения расхода

СКОРОСТЬ: m/sec (м/с), ft/sec (фут/с).

ОБЪЕМНЫЙ РАСХОД: l/s (л/с), l/min (л/мин), l/h (л/час), gal/min (галлон/мин), gal/h (галлон/час), USgals/min (галлон США/мин), USgals/h (галлон США/час), Barrel/day (баррель/день), m³/s (куб.м/с), m³/min, Barrel/h (баррель/час), m³/h (куб.м/час)

Выбираемые единицы измерения объема

l (литр) , gal (галлон), USgals (галлон США), Barrel (баррель), m3 (куб.м)

Суммарный объем

12-разрядная индикация в прямом и обратном направлении

Допустимые типы жидкостей

Состояние жидкости

Чистые жидкости или масла с менее, чем 3% объемным содержанием частиц

Измеряемые жидкости

Речная вода, морская вода, питьевая вода, диминерализированная вода, водно-гликолевые смеси, рабочие жидкости для гальванических систем, дизельное топливо

Допустимые материалы трубы

Любые звукопроводящие материалы, такие, как: углеродистая сталь

Допустимые размеры трубы

PF220A – 13-115 мм

PF220B – 50-1000 мм

Толщина стенки трубы

1…75 мм

Покрытие трубы

Резина, стекло, бетон, эпоксидная смола, сталь

Толщина покрытия трубы

0…10 мм

Диапазон температур стенки трубы

Температура работы датчика – от -20 до +135°С

Рабочая температура опциональных высокотемпературных датчиков составляет 20°C...+200°C

Характеристики стандартных датчиков

Диапазон температур: -20°C…+135°C. «A-ST» (стандартные) для труб внеш. диаметром 13 мм…115 мм (2 МГц).

«B-ST» (стандартные) для труб внеш. диаметром 50 мм…2000 мм (1 МГц).

«D»* для труб внеш.диаметром 1500 мм…5000 мм. * Диапазон температур - 20°C ...+80°C (0,5 МГц)

Характеристики высокотемпературных датчиков

Диапазон температур: -20°C…+200­.

«A-HT» (высокотемпературные) для труб внеш. диаметром 13 мм…115 мм (2 МГц).

«B-HT» (высокотемпературные) для труб внеш. диаметром  50 мм…2000 мм (1 МГц).

Память прибора

98 000 записей

Число точек замера

20 точек

Язык интерфейса

Английский, французский, немецкий, итальянский, испанский язык, португальский, русский, норвежский, голландский

Аналоговый выход

4–20 мА, 0–20 мА, 0–16 мА.

Разрешение

0,1 % от полной шкалы.

Токи срабатывания аварийной сигнализации

Любой в пределах 0–26 мА

Изоляция

1500 В, оптическая

Максимальная нагрузка

620 Ом

Импульсный ТТЛ-выход

Допустимое количество: один оптоизолированный цифровой выход с открытым коллектором

Частота повторения импульсов

До 500 импульсов в секунду (в зависимости от ширины импульса)

Ширина импульса

500 мс для 1 импульса/сек

5 мс для 100 импульсов/сек

Аттестационные сведения

UL, CUL, TUV, CB & CE

Футляр для переноски прибора

Износостойкий, класс защиты IP67

Материал корпуса

Изготовлен из ABS-пластика, класс защиты IP54

Габаритные размеры прибора

264×168×50 мм

Вес прибора с батареей

1,1 кг

Дисплей

240×64 pix, ч/б, с яркой подсветкой

Диапазон рабочих температур

От -20 до +50°С

Температура хранения прибора

От -20 до +65°С

Расходомер жидкости Portaflow 330 сертифицирован и включен в Государственный реестр средств измерений РФ под №15083-06.
