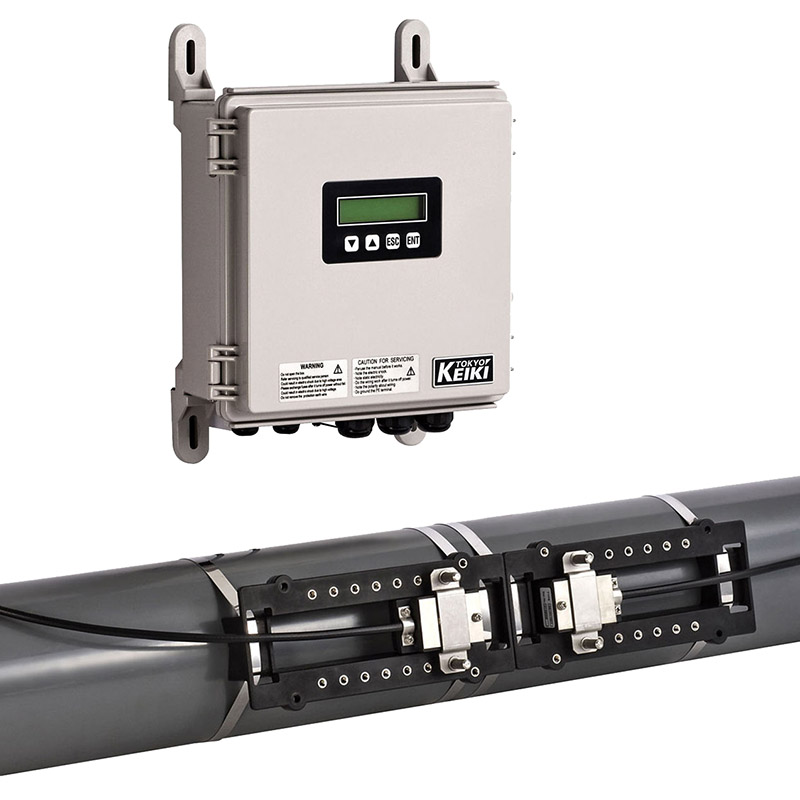

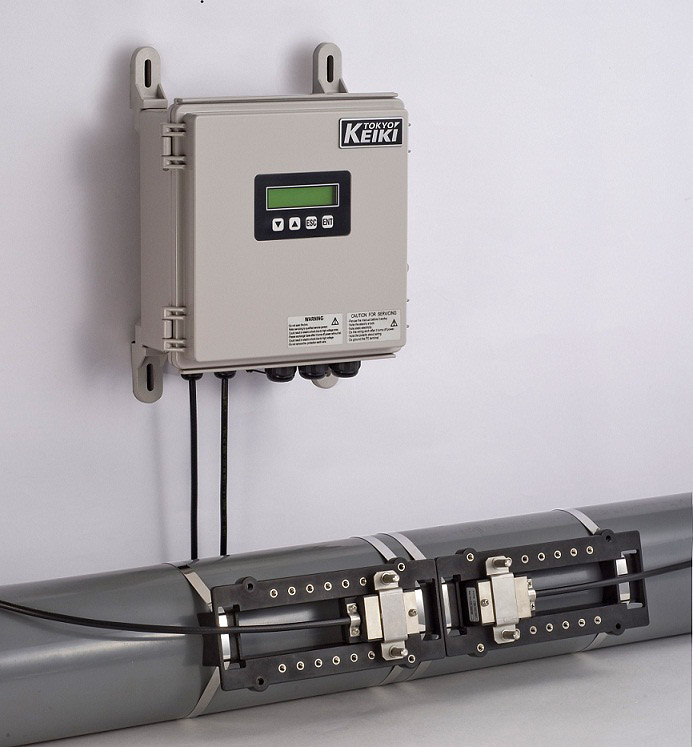

Стационарный расходомер жидкости UFW-100
Расходомер жидкости TOKYO KEIKI UFW-100 – стационарный прибор, позволяющий вести запись данных расхода жидкости в течение месяца. Оснащен объемной памятью на 64000 ячеек, что позволяет вести запись более месяца с интервалом 1 мин., и различными выходами: аналоговым, релейным, а также интерфейсами USB и RS485 (опция).
Отличительные особенности:
- большая встроенная память;
- мониторинг отраженного сигнала;
- аналоговый вход 4-20мА (опция);
- высокая степень защиты корпуса IP 65 (IP 65/IP67 для преобразователей);
- обнаружение и предупреждение о помехах.
Функции: измерение скорости потока от -30 до 30 м/с.
Базовая комплектация Tokyo Keiki UFW-100:
- измерительно-электронный блок расходомера Tokyo Keiki UFW-100 (при заказе необходимо указывать тип питания (DC, АС) и параметры диаметра труб (от 25 до 6000 мм));
- комплект из двух преобразователей с кабелем;

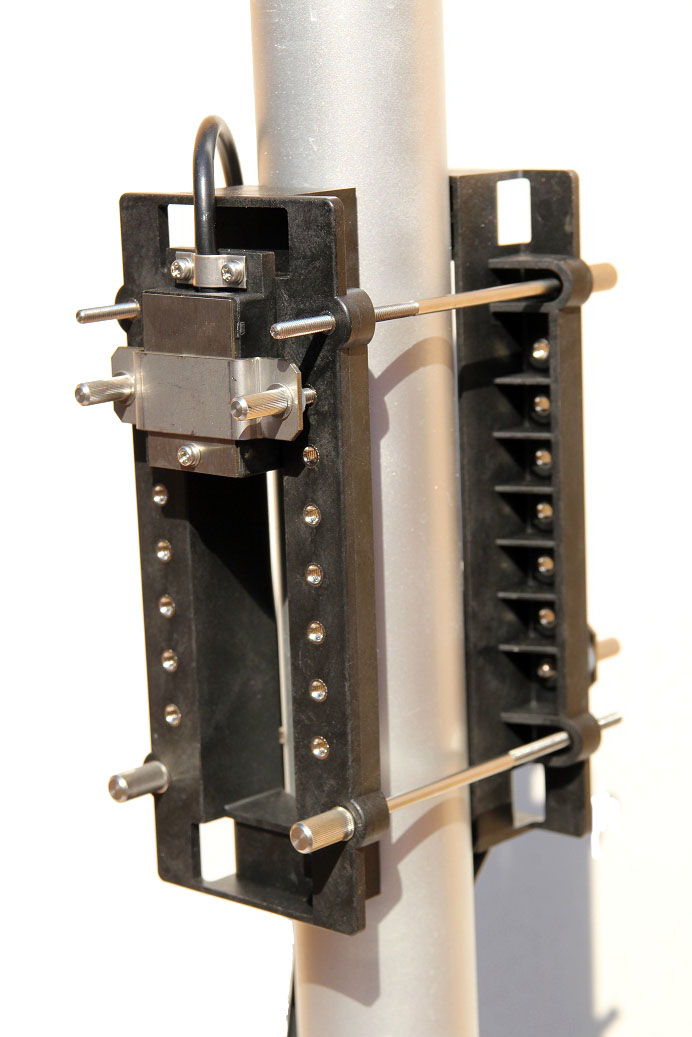

- устройство для крепления преобразователей.
Дополнительные аксессуары для Tokyo Keiki UFW-100:
- аналоговый выход на базе платы AIN-10;
- выход типа RS485 для Tokyo Keiki UFW-100;
- комплект из двух крышек для защиты преобразователей;
- комплект, позволяющий присоединить Tokyo Keiki UFW-100 к трубе;
- комплект из двух дополнительных (запасных) преобразователей;
- дополнительный преобразователь, оснащенный корпусом со степенью защиты IP67 и кабелем длиной 30 метров;
- запасной комплект «Стандартный» для монтажа;
- запасной комплект «Нестандартный» для монтажа;
- комплект из двух кабелей коаксиальных по одному метру каждый.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Рабочие характеристики диапазона измерения прибором Tokyo Keiki UFW-100 |
От −30 до 30 м/с |
Уровень погрешности при измерении потока в трубах с диаметром от 25 до 40мм |
±2,5% (скорость менее 1м/с ±0,025 м/с) |
Уровень погрешности при измерении потока в трубах с диаметром от 50 до 90мм |
±2% (скорость менее 1м/с ±0,02 м/с) |
Уровень погрешности при измерении потока в трубах с диаметром от 100 до 250 мм |
±1,5% (скорость менее 1м/с ±0,015м/с) |
Уровень погрешности при измерении потока в трубах с диаметром от 300 до 600 мм |
±1% (скорость менее 1м/с ±0,01м/с) |
Диапазон рабочих температур преобразователей |
От – 20 до 60 градусов по Цельсию |
Характеристика и типы выходов |
Релейный - 48В DC 0,4 А плюс опционально – еще один выход, от 4 до 20мА. Оба необходимы для сигнализации и управления счетчиком-сумматором;а также выходы цифрового типа |
Тип и характеристики питания |
24В DC, либо сеть 50Гц/220В |
Диапазон рабочих условий |
От -10 до 50 ºС |
Внешние габариты прибора |
210х210х100 мм |
Внесен в Государственный реестр СИ РФ под № 57999-14.
.
