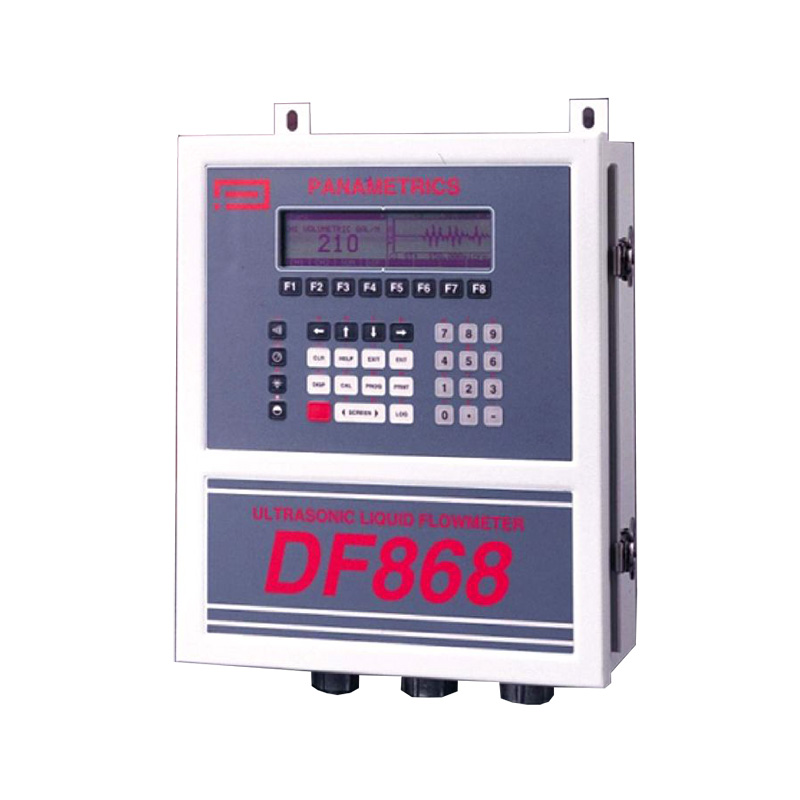

Ультразвуковой расходомер DF868
Ультразвуковой расходомер DF868 относится к портативным измерителям, обладающим множеством преимуществ. Остановимся подробнее на наиболее важных из них. Прибор работает на основе импульсно-временного метода. Также он обладает современными методами кодирования и детектирования, что в совокупности позволяет добиваться высокоточных измерений расхода разных типов жидкостей. Сразу отметим, что модель применима для контроля как чистых, так и загрязненных жидких сред. Еще одно свойство данного расходомера, выгодно выделяющее его среди аналогов – это многофункциональность. С его помощью специалист сможет определить энергию теплового потока, используя специализированное программное обеспечение. Обратим внимание на внешнее исполнение устройства. Оно оснащено двойным ЖК-дисплеем, каждый из которых может быть отдельно запрограммирован пользователем. На них выводится не только цифровая, но и графическая информация. Кроме всего прочего, при желании специалист сможет использовать накладные преобразователи. Их применение значительно расширит возможности инструмента, позволит измерить искомую величину в трубах, изготовленных из разных материалов. Для крепления преобразователей подойдут разные монтажные средства, включая цепи, болты, магниты, ленты.
DF868 представляет собой надежное и удобное устройство, оснащенное мембранной клавиатурой. Полученные результаты сохраняются во встроенную память, рассчитанную на хранение большого количества полученных данных. Особенно хочется отметить, что для этой модели, как и для большинства современных расходомеров, характерен полностью неразрушающий контроль. Вам не придется перекрывать поток, опорожнять трубопроводы или совершать другие действия, нарушающие ход производственного процесса.
Отметим, что DF868 внесен в Государственный реестр средств измерений РФ.
Ультразвуковые расходомеры реализуют времяимпульсный метод измерения расхода. Работают как с накладными, так и с врезными датчиками. Поставляются в одноканальном и двухканальном исполнении.
Встроенный микропроцессор обеспечивает реализацию оригинальных технологий кодирования и корреляционного детектирования сигналов. Уникальная технология автоматической следящей коррекции окна приема (АСКОП) фирмы «GE Panametrics» обеспечивает высокую точность измерения расхода даже в тех случаях, когда свойства жидкости изменяются в процессе измерения или неизвестны.
Все расходомеры имеют сертификат об утверждении типа средств измерений, свидетельство о взрывозащищенности электрооборудования и разрешение Госгортехнадзора, свидетельство о первичной поверке (межповерочный интервал 4 года), методику поверки, руководство по эксплуатации на русском языке. Оригинальное программное обеспечение позволяет осуществлять связь с персональным компьютером.
Отличительные особенности:
- два независимых программно конфигурируемых графических ЖК дисплея с разрешением 64×128 пикселей, позволяющих отображать информацию в графическом или численном формате;
- 39-ти клавишная мембранная клавиатура;
- цифровой порт RS232 или RS485, MODBUS (дополнительно);
- платы аналоговых входов и выходов 4–20 мА;
- плата для подключения термометров сопротивления по 3-х проводной схеме (дополнительно);
- импульсные или частотные выходы на суммирование (дополнительно);
- платы реле сигнализации (дополнительно);
- встроенная память, позволяющая сохранять до 43000 точек данных о параметрах потока и до 10 файлов с параметрами объектов;
- возможность определения энергии теплового потока (дополнительно).
- Размеры труб: наружный диаметр от 12,7 до 5000 мм;
- толщина стенки трубы: до 76,2 мм;
- материалы: все металлы и большинство пластмасс;
- относительная погрешность (%) внутренний диаметр трубы > 150 мм:
-Скорость > 0,3 м/с: ±1% обычная, до ±0,5% с калибровкой (см. примечание);
-Скорость ≤0,3 м/с: ±0,01 м/с (см. примечание);
- внутренний диаметр трубы ≤ ≤≤ ≤150 мм:
-Скорость > 0,3 м/с: ±2% обычная (см. примечание);
-Скорость ≤0,3 м/с: ±0,05 м/с (см. примечание);
*Примечание: Приведенные характеристики справедливы для полностью развитого профиля потока. Точность измерения зависит от размеров трубы.
- пределы измерения: от -12,2 до 12,2 м/с;
- динамический диапазон: 400:1;
- воспроизводительность:
-для стационарных ультразвуковых преобразователей: ±0,1% от полной шкалы;
-для накладных ультразвуковых преобразователей: от ±0,1 до 0,3% от полной шкалы.
*Примечание: Приведенные характеристики справедливы для полностью развитого профиля потока. Точность в обоих режимах зависит от размеров трубы. Погрешность измерения энергии определяется точностью измерения параметров потока и температуры.
Характеристики электрических устройств использование NEMA-4X:
- материал корпуса - сталь или алюминий с лакокрасочным покрытием, нержавеющая сталь, стеклопластик, 290 мм х362 мм х130 мм;
- число каналов:
• стандартное исполнение: один канал;
• дополнительно: два канала (для 2-х труб или 2 хода ультразвукового луча в одной трубе);
- дисплей: графический дисплей на жидких кристаллах 256 (ширина) х 64 (высота) пикселей;
- клавиатура: 39-ти клавишная сенсорная мембранная клавиатура;
- пиатние напряжение/мощность:
-110-120 В переменного тока, 50/60 Гц, 20 Ватт максимум;
-220-240 В переменного тока, 50/60 Гц, 20 Ватт максимум;
-12-48 В постоянного тока, 20 Ватт максимум;
- температура эксплуатации и хранения рабочая темпиратура: от -20 до +55 °С;
- температура хранения: от -55 до +75 °С;
- стандартные выходы: 2 изолированных 0/4-20 мА токовых выхода, 550 Ом максимальная нагрузка;
- дополнительные выходы: 6 внутренних слотов для дополнительных плат входов/выходов.
Характеристики дополнительных устройств, дополнительные платы аналоговые выходы
• 4 изолированных, токовых выхода 0/4-20 мА, 1000 Ом максимум
Аналоговые выходы
• 2 изолированных, токовых входа 4-20 мА, Rвх = 118 Ом
• Или один токовый вход 4-20 мА, а другой вход для подключения термометров сопротивления (ТС)
Входы для термометров сопротивления
Два с трехпроводной схемой подключения, диапазон измерения от -100 до +350 °С, 100 Ом
Сигнализация
• 3 реле Form C обычного исполнения; 120 В переменного тока максимум, 28 В постоянного тока максимум, 5 А максимум; мощность: для постоянного тока 30 Ватт максимум, для переменного тока 60 Ватт; или
• 3 реле Form C герметичного исполнения; 120 В переменного тока максимум, 28 В постоянного тока максимум, 2 А максимум; мощность: для постоянного тока 56Ватт максимум, для переменного тока 60 Ватт.
Выходы на суммирование/частотные выходы
• 4 импульсных выхода; с оптической развязкой, твердотельный полевой транзистор с RDS (ON)=1/5 Ом максимум при токе 4 А максимум и напряжении переменного тока 150 В максимум; 1 Ватт максимум. Частота в пределах от 0 до 10 кГц
Цифровой выходы
• 1 порт RS232
• 1 порт RS485
• Modbus® RTU
• Modbus TCP
• OPC сервер
• Ethernet порт
Программирование установочных данных
• Управляемый при помощи меню интерфейс, использующий клавиатуру и программируемые функциональные клавиши
• Функции контекстной помощи, включающие таблицы с данными о трубах
• При необходимости сохранение до 10 файлов с параметрами объектов
Запись данных
Емкость памяти позволяет занести в журнал до 43.000 точек с данными о параметрах потока. Клавиатура позволяет вводить единицы измерения, частоту обновления данных, время проведения измерений, дату начала и окончания журнала
Функция дисплея
• Графический дисплей позволяет отображать параметры потока в численном или графической формате
• Записанные в память данные также могут выводиться в численном или
графическом формате
Характеристики преобразователей, наклонные преобразователи, материал
• Нержавеющая сталь и/или пластик (в зависимости от применения)
Установка
• Монтажные приспособления с фиксацией положения при помощи лент, цепей, магнитов или сварки
Диапазон температур
Стандартный:
• От -40 до +150 °С
Дополнительно:
• От -190 до +300 °С
Исполнение
Взрывобезопасное:
• Class I, Groups C&D, Div 1
• INEX certified EЕx d II C T6
Защищенное от атмосферных воздействий:
• NEMA-4, IP65
Стационарные преобразователи материал
Стандартный:
• 316 нержавеющая сталь
Дополнительно:
• Гастеллой, монель, титан, пластмассы и т.п.
Технологические соединения
Стандартное:
• 1” NPTM, 3/8” NPTM
Дополнительно:
• 1/4”, 1/2”, 3/4” NPTM; запрессовка; сварка; фланцевое соединение и т.п.
Максимальное давление
• 20 МПа
Диапазон температур
Стандартный:
• От -40 до +100 °С
Дополнительно:
• От -190 до +600 °С
Исполнение (дополнительно)
Взрывобезопасное:
• Class I, Groups C&D, Div 1
• INEX certified EЕx d II C T6
Защищенное от атмосферных воздействий:
• NEMA-4, IP65
Кабели преобразователей, длина
Стандартная:
• 3 м, коаксиальная пара
Дополнительно:
• 305 м максимум
Дополнительные функциональные характеристики РС совместимый программный интерфейс
Программное обеспечение Flowmeter Data Manager для связи DF868 с компьютером. 3.5 и 5.25 дюймовые дискеты, кабель для внутренних соединений (пожалуйста, указывайте тип) и инструкция
Измерение энергии (дополнительно)
Два питаемых по цепи температурных датчика или термометров сопротивления, информация от которых используется при вычислении энергии теплового потока
Преобразователи температуры (дополнительно)
Платиновые термометры сопротивления с 3-х проводной схемой подключения, возможна поставка погружных и накладных преобразователей
Диапазон
• От -20 до +260 °С (термометр сопротивления не может использоваться одновременно в предельных точках диапазона)
Абсолютная погрешность
• 0,1 °С для погружных термометров сопротивления (сопряженные пары)
Внесен в Государственный реестр СИ РФ под № 14772-02.
