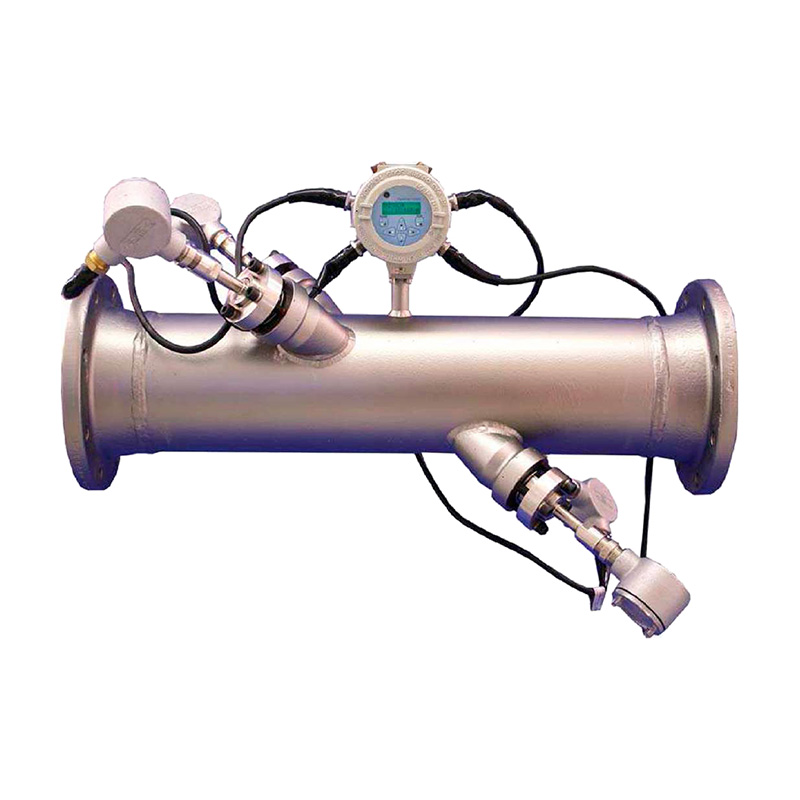

Ультразвуковой расходомер DigitalFlow XGM868
Ультразвуковой расходомер DigitalFlow XGM868 – это полностью укомплектованный ультразвуковой измерительный преобразователь, предназначенный для измерения расхода практически любых газов.
Области применения:
- углеводородные газы;
- вентиляционные газы;
- биогазы;
- автоклавные газы;
- топливные газы;
- отходящие газы;
- газы, образующиеся при сжигании отходов;
- улавливание паров;
- дымовые газы;
- другие газы.
Ультразвуковой расходомер DigitalFlow XGM868 обладает следующими отличительными особенностями:
- экономически эффективный принцип измерения расхода;
- отсутствие движущихся частей;
- отсутствие потерь давления;
- широкий динамический диапазон 1550:1;
- измерения не создают помех движению потока;
- нечувствительность к наличию твёрдых частиц в газе;
- практически не требует технического обслуживания;
- возможность использования при высоких температурах;
- для обеспечения максимальной точности может быть проведено двухлучевое измерение.
Тип измеряемой среды |
Акустически проводящие газы |
Размеры труб |
От 2 до120 дюймовNB (от 50 до3000 мм) и больше |
Материалы труб |
Все металлы. При наличии труб из других материалов, обращайтесь, пожалуйста, в компанию «Пергам- Инжиниринг» для консультации. |
Относительная погрешность изменения скорости потока |
От ±1% до ±2% от показаний (типичная) |
Воспроизводимость |
От ±0,2% до ±0,5% от показаний |
Пределы измерения скорости |
От -46 до 46 м/с |
Динамический диапазон (полный) |
1550:1 |
Выше приведённые характеристики справедливы при следующих условиях: профиль потока полностью развит (прямые участки трубопровода имеют длину 20 диаметров трубы против направления потока и 10 диаметров трубы по потоку, если считать от места установки); скорость потока превышает 1 м/с. |
|
Измеряемые параметры |
Массовый расход; действительный расход; расход, приве- |
Электроника |
|
Измерение расхода |
Корреляционная времяимпульсная технология |
Исполнения корпуса |
Стандартное: алюминиевый корпус с лакокрасочным Дополнительно: корпус из нержавеющей стали |
Размеры (высота x диаметр) и масса |
Стандартное исполнение: размеры208 ммx168 мм, масса4,5 кг |
Число каналов |
Стандартное исполнение: один канал Дополнительно: два канала (для двух труб или для двухлучевого способа измерения на одной трубе) |
Дисплей |
Дополнительно: ЖКД с подсветкой (2 строки по 16 символов), конфигурируемый для последовательного отображения до четырёх измеряемых параметров |
Клавиатура |
Встроенная инфракрасная 6-кнопочная клавиатура |
Питание |
Стандартное: 90-260 В переменного тока Дополнительно: 12-28 В постоянного тока, ±5% |
Потребляемая мощность |
Максимум 20 Вт |
Рабочая температура |
От-40°Cдо60°C |
Температура хранения |
От-55°Cдо75°C |
Стандартные входы / выходы |
Два изолированных токовых выхода от 0/4 до 20 мА, мак- |
Дополнительные входы / выходы |
Два дополнительных изолированных токовых выхода 0/4-20 мА, максимальная нагрузка 1000 Ом Два изолированных токовых входа 4-20 мА с питанием по токовой петле 24 В постоянного тока Два или четыре изолированных входа для подключения термометров сопротивления по трёхпроводной схеме, диапазон измерений от -100°С до 350°С, градуировка Pt 100 Два или четыре импульсных или частотных выхода с оптической развязкой, максимум 3 А, максимум 100 В постоянного тока, максимум 1 Вт, от постоянного тока до максимум 10 кГц Реле сигнализации- Два или четыре реле сигнализации типа «Form C»: 120 В переменного тока, максимум 28 В постоянного тока, максимум 5 А; Постоянный ток - максимум 30 Вт; Переменный ток - максимум 60 ВА |
Все аналоговые и цифровые входы/выходы доступны в определённых комбинациях. Обращайтесь, пожалуйста, в компанию «Пергам-Инжиниринг» за консультацией относительно дополнительных плат. |
|
Цифровые интерфейсы |
Стандартный: RS232 Дополнительно: RS485 (многопользовательский) Дополнительно: протокол Hart® (только для модели XGM868) Дополнительно: протокол Modbus® RS485 или TCP протокол Дополнительно: Foundation Fieldbus® Дополнительно: OPC сервер |
Запись данных |
Стандартное исполнение: нет Дополнительно: память циклического и/или линейного типа, позволяющая сохранять макс. 150000 результатов измерений |
Соответствие нормам ЕС |
Система соответствует требованиям Директивы ЕС по электромагнитной совместимости 89/336/EEC и Директивы ЕС по низкому напряжению 73/23/EEC (Installation Category II, Pollution Degree 2), а ультразвуковые преобразователи соответствуют требованиям Директивы PED 97/23/EC для DN<25 |
Врезные ультразвуковые преобразователи |
|
Рабочая температура |
Стандартная: от-50°Cдо150°C Дополнительно (полный диапазон): от-190°Cдо450°C |
Рабочее давление |
Стандартное: от 1 до 187 бар Дополнительно: 240 бар максимум |
Материалы |
Стандартный: титан Дополнительно: сплав Monel® (монель-металл), сплав Hastelloy® (хастелой) |
Технологические соединения |
Фланцевые фитинги с уплотнениями |
Монтаж |
Измерительная ячейка с фланцевым соединением или холодная врезка |
Категории исполнения |
Стандартное: обычное исполнение Дополнительно: атмосферостойкое, Тип 4X / IP66 Дополнительно: взрывобезопасное Class I, Division 1, Groups B, С, D Дополнительно: искробезопасное II 2 GD EEx d IIC T6 |
Можно заказать ультразвуковые преобразователи и измерительные ячейки для специальных применений. Обращайтесь, пожалуйста, в компанию «Пергам- Инжиниринг». |
|
Кабели ультразвуковых преобразователей |
Стандартные: одна пара коаксиальных кабелей типа RG62 AU, или кабели для конкретного типа ультразвукового преобразователя Дополнительно: кабели длиной до330 м, максимум |
Ультразвуковые преобразователи для высокой температуры и давления |
Доступна система «Bundle Waveguide Technology (BWT), состоящая из ультразвукового преобразователя и вставки (см. технические характеристики системы BWT). |
Внесен в Государственный реестр СИ РФ под №16516-06.
