Ультразвуковой расходомер с накладными датчиками АКРОН-01
Стационарный расходомер АКРОН-01 с накладными излучателями реализует ультразвуковой метод контроля, позволяющий фиксировать объемный расход и интегральный объем звукопроводящих жидкостей. В роли таких жидкостей чаще всего выступает горячая или холодная вода, а также сточные воды, которые протекают по напорным трубопроводам. Важно, что такие трубопроводы должны быть выполнены из звукопроводящих материалов. Рассмотрим более детально принцип работы ультразвукового расходомера АКРОН-01. Важнейшей частью измерительного процесса является определение времени прохождения УЗ-волны по и против течения исследуемой жидкости с последующим определением разницы между этими временами. Определив разницу, можно рассчитать и искомые величины. С этой целью проводится ее пересчет в мгновенное значение расхода, а также интегрирование с целью получения объема.
АКРОН-01 активно используется на промышленных предприятиях, очистных сооружениях, в канализационных сетях. Отметим, что устройство оснащено современным ЖК-дисплеем, на который выводятся все полученные величины. Подчеркнем, что в ходе измерительного процесса на дисплей прибора могут быть выведены и другие значения. Например, скорость потока, время наработки, тип исследуемого вещества, дата и время измерения, содержимое архивов, а также просто информационные сообщения, адресованные оператору. Если обратиться к составу прибора, то главными его элементами являются электронный блок и первичный преобразователь.
Обратите внимание, что на ультразвуковой расходомер АКРОН-01 предоставляется гарантия сроком шесть лет! Это свидетельствует о высоком качестве исполнения устройства и его надежности. Прибор обладает хорошими техническими характеристиками, хорошо зарекомендовал себя на рынке, обеспечивает удобство измерений и демонстрирует высокую точность полученных результатов.
Расходомер АКРОН-01 предназначен для измерения мгновенного расхода и интегрального объема (количества) звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации.
Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.
Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-2, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и магнитного устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на очищенной наружной поверхности.
Расходомер АКРОН-01 имеет графический дисплей для вывода следующей информации:
- текущие значения измеряемых величин:
- объема жидкости, протекающей в прямом и обратном направлении;
- мгновенного значения расхода;
- скорости потока;
- толщины стенки трубопровода;
- времени интегрирования;
- архив данных с задаваемым периодом архивирования (1 с - 3600 с):
- 20 000 результатов измерений значений мгновенного расхода;
- 50 типоразмеров трубопроводов;
- индикация настройки акустического канала при монтаже;
- диагностические сообщения о неисправностях.

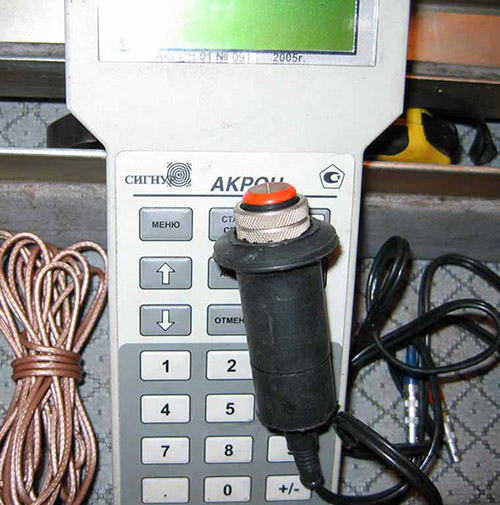

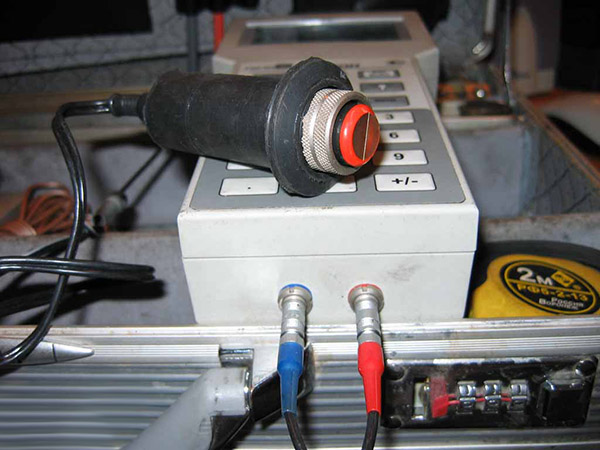

Комплект поставки расходомера ультразвукового Акрон-01 с толщиномером:
- электронный блок БЭ-2;
- соединительный кабель RG316/U;
- узк преобразователи (УИ1 и УИ2);
- датчик для толщиномера;
- магнитные рамки;
- металлические зажимы-цепочки;
- сетевой адаптер;
- ПО на диске;
- руководство;
- гель ультразвуковой;
- рулетка;
- ручка;
- кейс для переноски;
- сертификат поверки.
Дополнительная комплектация базовой версии расходомера Акрон-01:
- интерфейс RS 232 (RS-485);
- блок токового выхода;
- блок релейного выхода;
- блок импульсного выхода.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики Акрон-01
Диаметр условного прохода, мм |
40...2000 |
Пределы диапазонов расхода, м3/ч |
8...40000 |
Погрешность относительная, % - объемный расход - количество |
|
Температура, °С |
|
Электропитание (внутренняя АКБ или БП), B |
9 |
Ресурс непрерывной работы АКБ, ч |
порядка 8 |
Габариты расходомера Акрон-01, мм |
100 х 290 х 420 |
Масса расходомера Акрон-01, кг |
6 |
Верхние пределы расходов и ряд диаметров условного прохода
Диаметр условного прохода, Dу, мм |
Диапазоны измеряемых расходов, Q, м3/ч |
40 |
(0,16 - 8)…(1-50) |
50 |
(0,2 - 10)...(2 - 100) |
65 |
(0,25 - 12,5)...(3,2 - 160) |
80 |
(0,32 - 16)...(5 - 250) |
100 |
(0,4 - 20)...(6,4 - 320) |
125 |
(0,5 - 25)...(8 - 400) |
150 |
(0,64 - 32)...(12 - 600) |
200 |
(0,8 - 40)...(20 - 1000) |
250 |
(1 - 50)...(25 - 1250) |
350 |
(1,2 - 60)...(32 - 1600) |
400 |
(1,6 - 80)...(40 - 2000) |
500 |
(2 - 100)...(64 - 3200) |
650 |
(2,5 - 125)...(80 - 4000) |
800 |
(3,2 - 160)...(160 - 8000) |
1000 |
(4 - 200)...(320 - 16000) |
2000 |
(8 - 400)...(800 - 40000) |
Расходомер АКРОН-01 сертифицирован и внесен в Государственный Реестр СИ РФ под № 20711-00.
